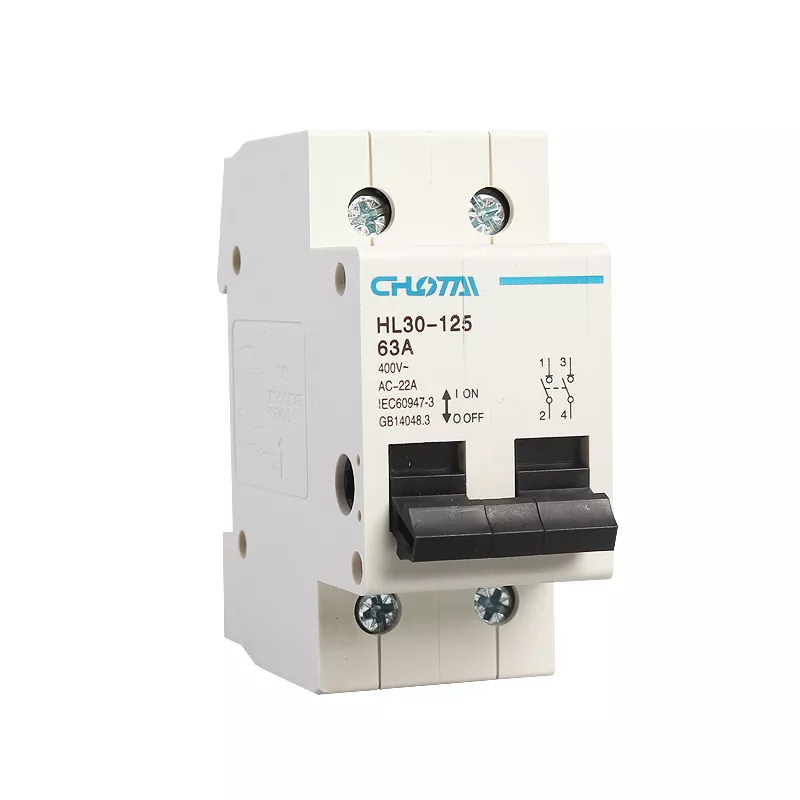

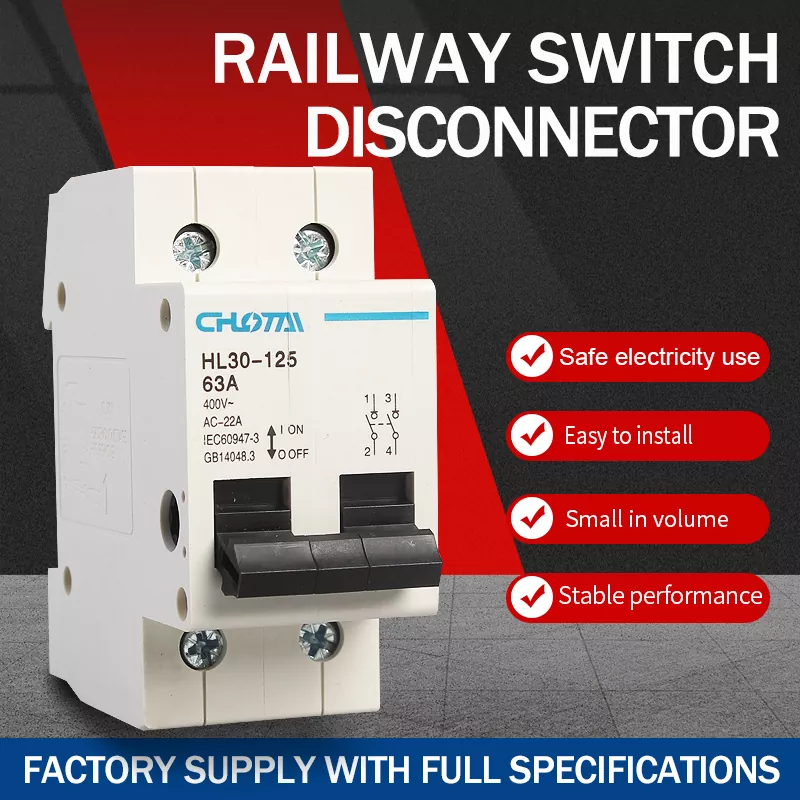

2P-poliger DIN-Schienen-Lasttrennschalter

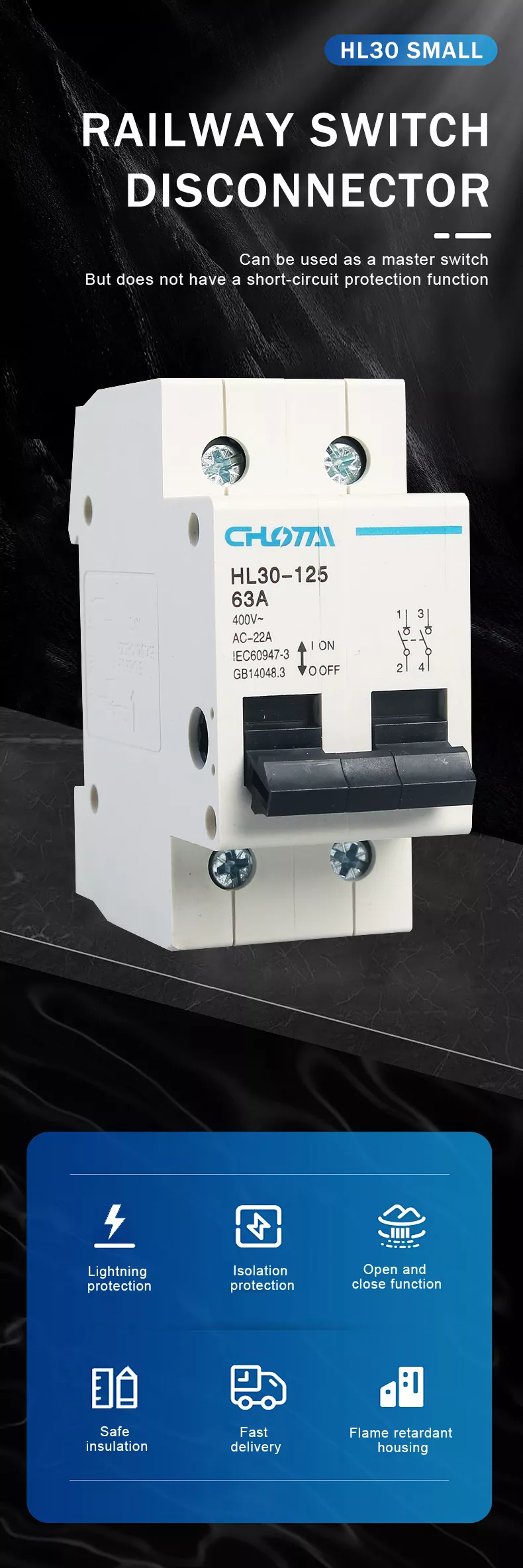

Unser 2P-poliger DIN-Schienen-Lasttrennschalter ist ein Hochleistungs-Stromkreistrenngerät für 230 V/400 V Wechselstrom 50-Hz-Stromversorgungssysteme. Es fungiert als Hauptschalter in Elektrogeräten mit Klemmenkombination und sorgt für eine zuverlässige Stromversorgung Isolationsschutz für Verteilungs- und Steuerkreise, Motorsteuerung, kleine Elektrogeräte und Beleuchtung Systeme. Durch den Einsatz von Präzisionstechnik und flammhemmenden Materialien gewährleistet es stabile Leistung und lange Lebensdauer Leben. Der Trennschalter verfügt nicht über eine Kurzschlussschutzfunktion, der Schwerpunkt liegt auf der sicheren Trennung des Stromkreises und der manuellen Bedienung Ein/Aus-Steuerung. Es wird häufig in privaten, gewerblichen und industriellen Stromverteilungsszenarien eingesetzt zuverlässige Stromkreisisolierung und -steuerung.

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

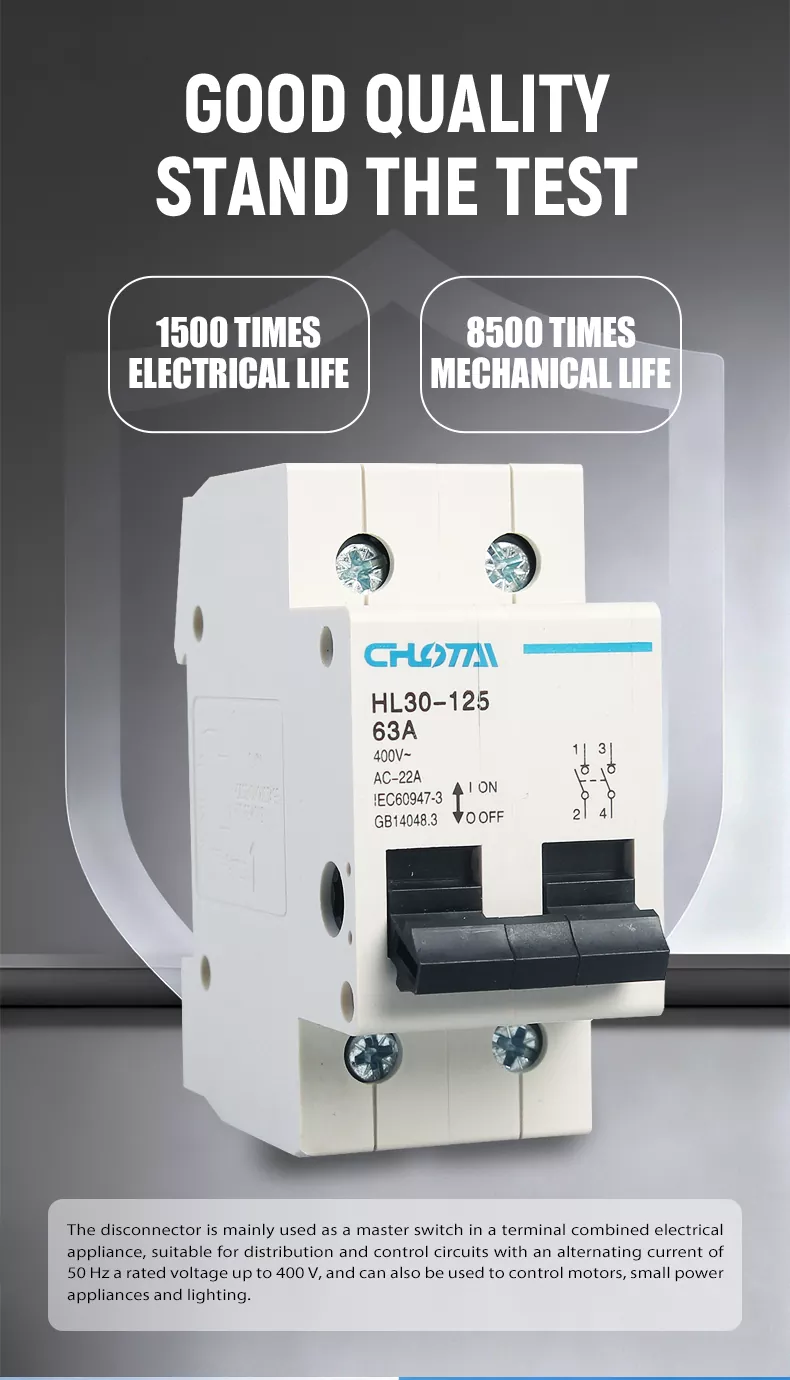

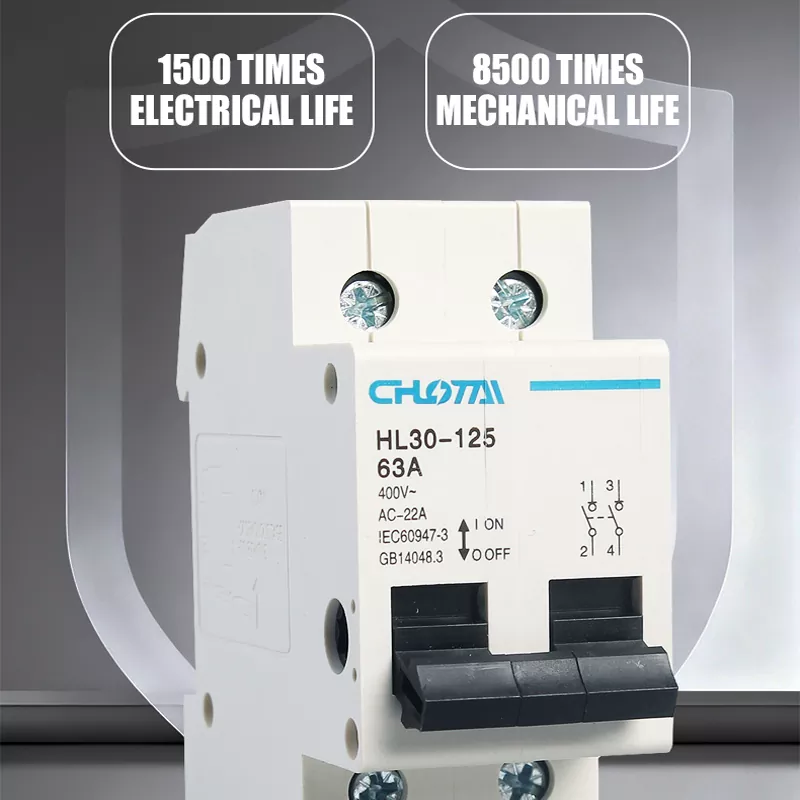

Unser HL30-125 2P-Trennschalter wurde einer vollständigen Qualitätsverbesserung unterzogen. Von innen nach außen präzisionsgefertigt Das Bauteil wird von der Materialauswahl bis zur Endmontage sorgfältig geprüft. Wir verwenden hochwertige Kupferkontakte und fortschrittliches Strukturdesign, um eine zuverlässige Schaltungsisolierung und stabile Leistung zu gewährleisten. Die Schale besteht aus hochfestes duroplastisches PC-Flammschutzmaterial, das hitzebeständig, schlagfest und selbstverlöschend. Jedes Produkt wird einer strengen elektrischen Lebensdauerprüfung (1500 Zyklen) und einer mechanischen Lebensdauerprüfung unterzogen (8500 Zyklen), bevor Sie das Werk verlassen. Es kann in Umgebungen mit extremen Temperaturen über einen langen Zeitraum stabil betrieben werden. mit stärkerer Sicherheitsleistung und längerer Lebensdauer.

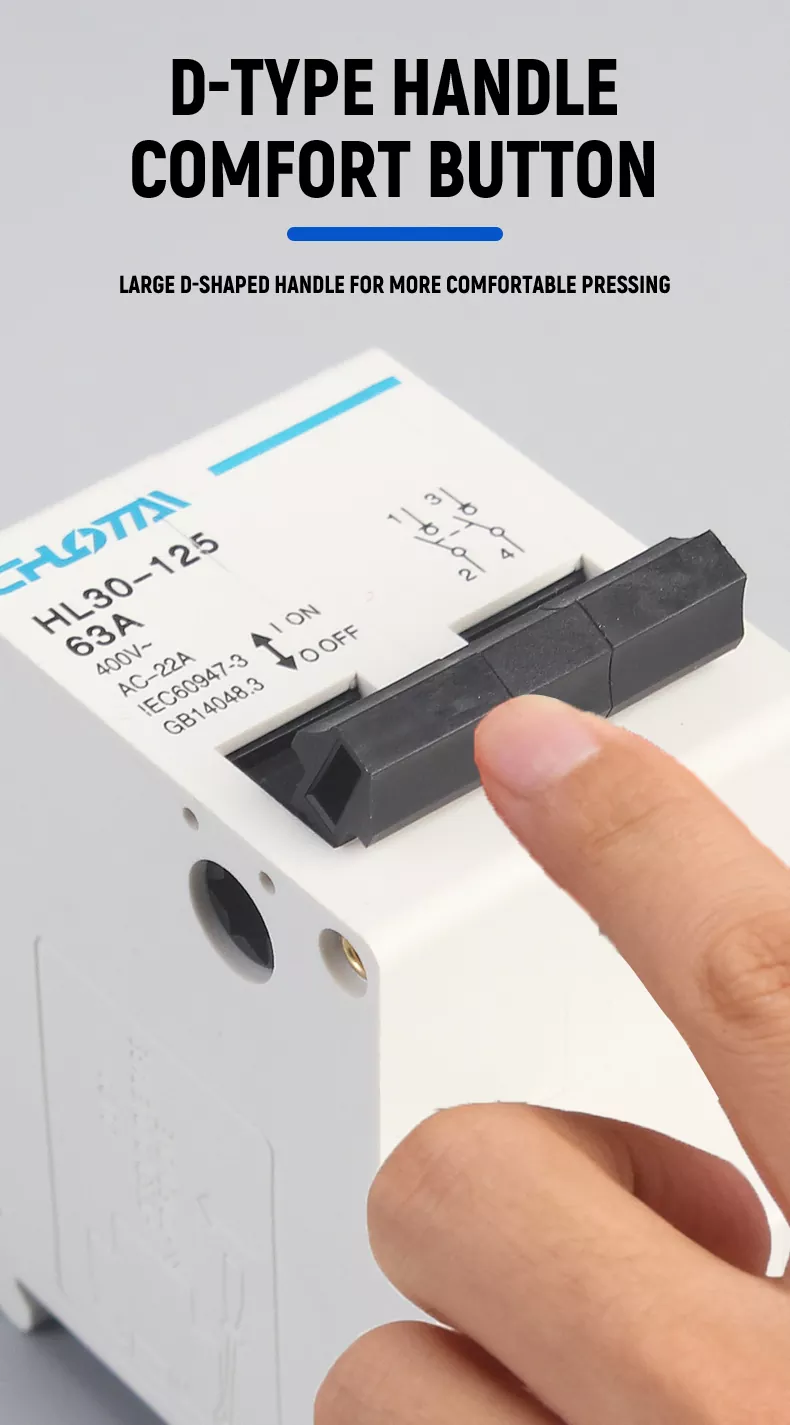

ERGONOMISCHER D-TYP-GRIFF FÜR KOMFORTABLE BEDIENUNG

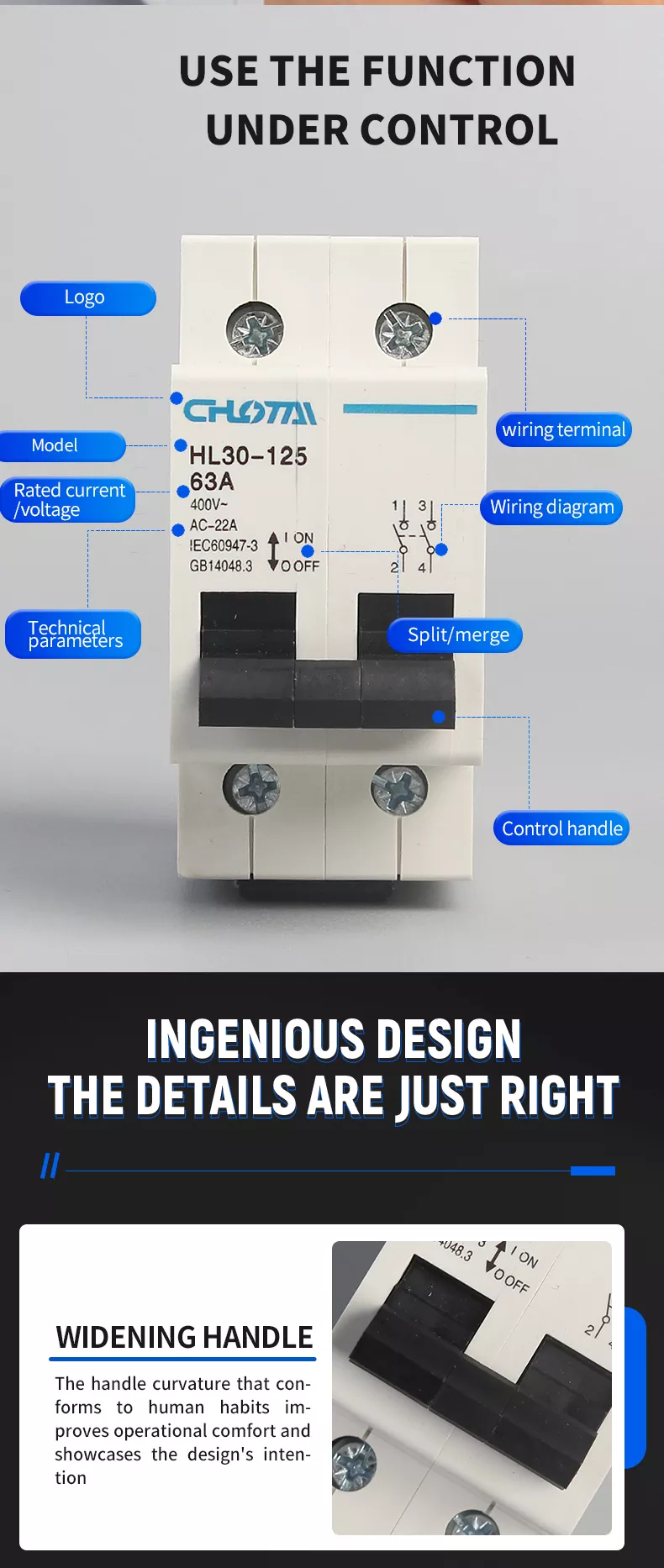

Unser Trennschalter ist mit einem großen, verbreiterten D-förmigen Betätigungsgriff ausgestattet. Das geschwungene Design passt sich der menschlichen Bedienung an Gewohnheiten und sorgt für einen bequemen Griff und einen reibungslosen Schaltvorgang, selbst mit behandschuhten Händen. Es reduziert effektiv Ermüdungserscheinungen bei häufigem Schalten werden vermieden, wodurch die tägliche Stromkreissteuerung einfacher und bequemer wird.

EXTREME TEMPERATURBESTÄNDIGKEIT UND HOHE ANPASSUNGSFÄHIGKEIT

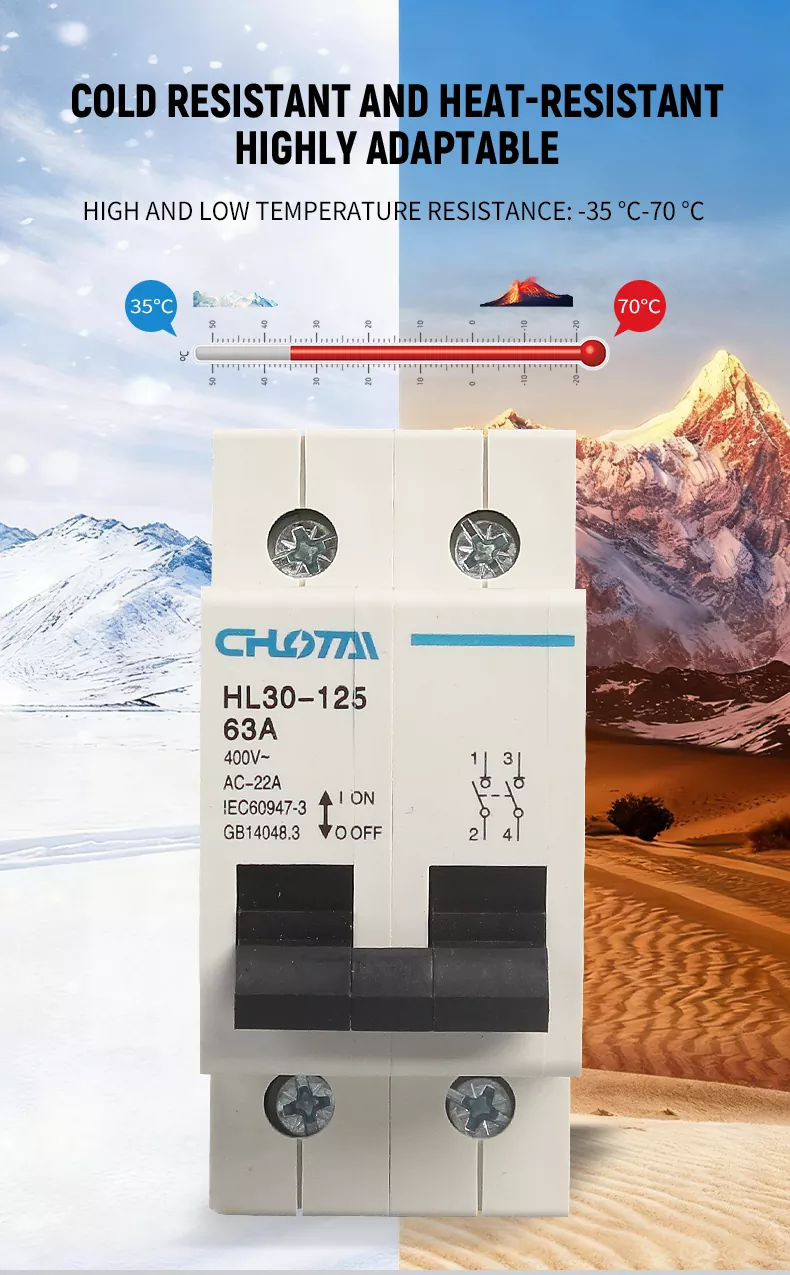

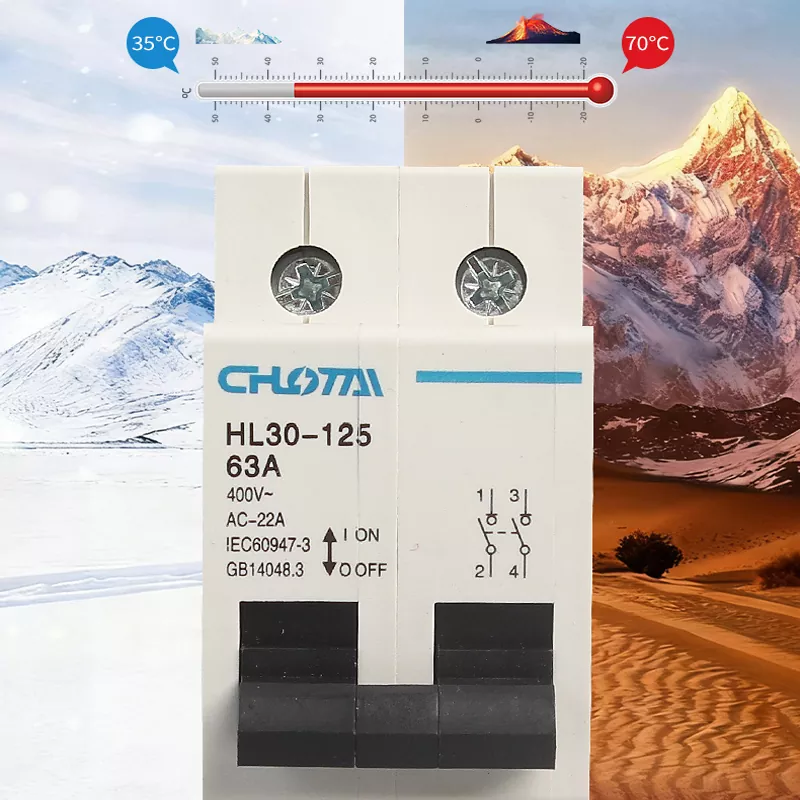

Der HL30-125-Trennschalter wurde für raue Umgebungsbedingungen entwickelt und arbeitet zuverlässig in einem weiten Temperaturbereich-35℃ bis 70℃. Es eignet sich für kalte Bergregionen, heißes Wüstenklima und andere extreme Umgebungen und gewährleistet unterbrechungsfreier Stromkreisisolationsschutz das ganze Jahr über ohne Leistungseinbußen.

UNSERE PRODUKTE VS. ANDERE PRODUKTE

KERNVORTEIL

1. SICHERER ISOLATIONSSCHUTZ: Zuverlässige Stromkreisisolierung, die Leckagegefahren und Blitzkatastrophen wirksam verhindert.

2. FLAMMHEMMENDES MATERIAL: Hochwertige duroplastische PC-Hülle, hitzebeständig, schlagfest und selbstverlöschend.

3. LANGE LEBENSDAUER: 1500 elektrische Lebenszyklen und 8500 mechanische Lebenszyklen, langlebig und zuverlässig.

4. EINFACHE INSTALLATION: Standard-35-mm-DIN-Schienenmontage, schnelle Snap-In-Installation, kompatibel mit allen Verteilerkästen.

5. BENUTZERFREUNDLICHES DESIGN: Ergonomischer D-Griff, übersichtlicher Schaltplan, einfache Bedienung und Wartung.

6. BREITE ANWENDBARKEIT: -35℃~70℃ Betriebstemperatur, geeignet für verschiedene Wohn-, Gewerbe- und Industrieszenarien.

VIER WICHTIGSTE VERKAUFsargumente

• SICHERE ISOLATION: Zuverlässige Stromkreistrennung, wirksamer Schutz elektrischer Geräte und persönlicher Sicherheit während der Wartung.

• PREMIUM-MATERIAL: Flammhemmendes PC-Gehäuse, hochtemperaturbeständig, alterungsbeständig und lange Lebensdauer.

• BENUTZERFREUNDLICHES DESIGN: Ergonomischer D-Griff, große Schnittstellenanschlüsse, einfache Bedienung und Verkabelung.

• BREITE ANWENDBARKEIT: Geeignet für 230-V-/400-V-Wechselstromsysteme, verwendet als Hauptschalter in Klemmenkombinationsgeräten, Verteilerkreisen usw.

Die Schale ist stabil und stoßfest

Die Schale besteht aus hochfestem, duroplastischem PC-Flammschutzmaterial mit einer glatten und gratfreien Oberfläche nach der Feinbearbeitung ein schönes und elegantes Aussehen. Es verfügt über eine ausgezeichnete Stoßfestigkeit und Druckfestigkeit, kann täglichen Kollisionen und mechanischen Vibrationen standhalten und wird nicht verformt oder beschädigt. Die Das Material ist korrosions- und alterungsbeständig und für den langfristigen stabilen Einsatz in verschiedenen komplexen Umgebungen geeignet Betriebstemperaturbereich von bis zu 70℃.

FLAMMHEMMENDES PC-MATERIAL

Die Schale besteht aus hochleistungsfähigem, flammhemmendem PC-Konstruktionskunststoff mit hervorragender Flammhemmung und Isolierung Eigenschaften. Es kann die Verbrennung wirksam hemmen und Brände verhindern, die durch hohe Temperaturen verursacht werden, die durch Fehler entstehen. Dadurch wird die Gesamtsicherheit des Stromsystems besser gewährleistet. Das Material ist außerdem hitzebeständig, schlagfest, und selbstverlöschend, mit langer Lebensdauer.

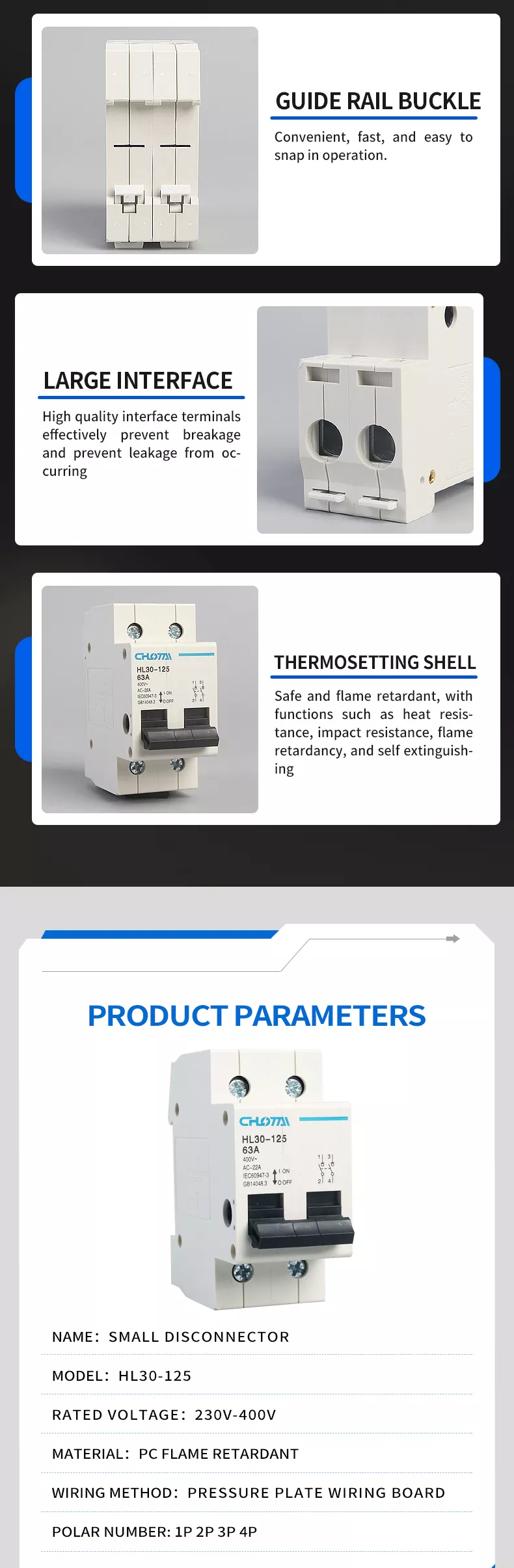

HOCHWERTIGER KLEMMENBLOCK

Durch die Verwendung hochwertiger Druckplatten-Verdrahtungsklemmen wird nicht nur eine starke Leitfähigkeit gewährleistet, sondern auch Verluste reduziert. Die große Kontaktfläche verhindert effektiv Drahtbrüche und Leckagen, mit starker Überlastfestigkeit und Stabilität Leistung. Die einfache Verkabelung ermöglicht eine einfache und schnelle Installation und gewährleistet einen sicheren und zuverlässigen Betrieb der Trennschalter.

KANN MIT DIN-SCHIENE VERWENDET WERDEN

Es kann mit der universellen DIN35-mm-Standardführungsschiene installiert werden und eröffnet so weitere Einsatzszenarien. Die DIN-Schiene Das Montagedesign ist mit verschiedenen Verteilerschränken und elektrischen Geräten kompatibel und ermöglicht eine einfache Installation Demontage, keine komplizierten Werkzeuge erforderlich, geeignet für den schnellen Einsatz in verschiedenen Szenarien.

EINFACHE INSTALLATION UND SICHERE VERKABELUNG

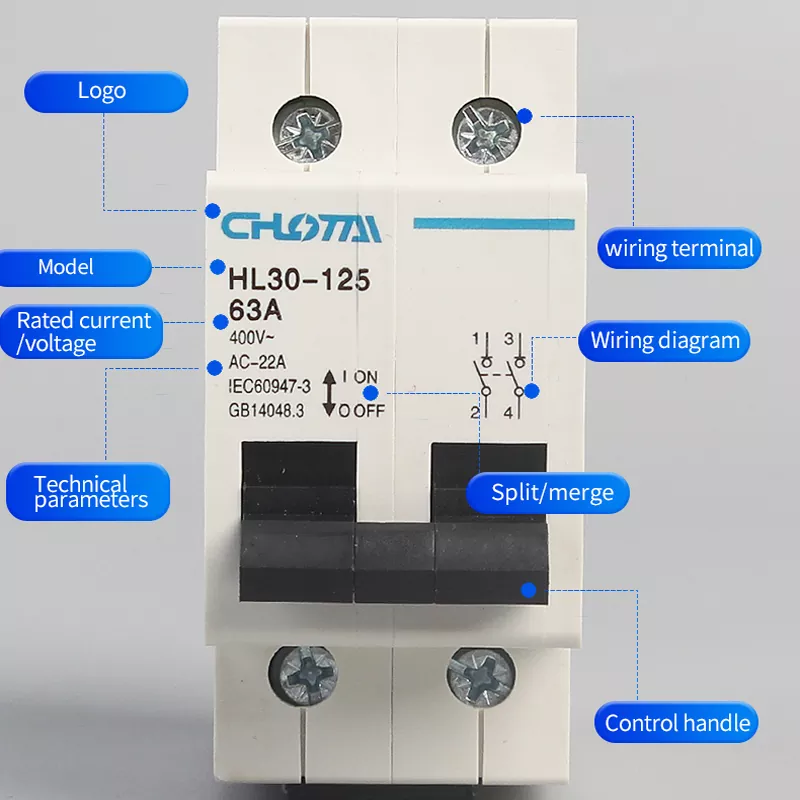

Der Trennschalter ist für DIN35-mm-Standardführungsschienen geeignet und lässt sich leicht installieren und demontieren. Das 2P-Modell ist Entwickelt für einphasige 220-V-/400-V-Systeme, die einen stromführenden Draht und einen Neutralleiter (oder zwei stromführende Drähte) verbinden. Die Der Schaltplan ist klar und intuitiv, mit oberen Anschlüssen für den Stromversorgungseingang und unteren Anschlüssen für die Stromversorgung Steckdose, wodurch eine falsche Verkabelung effektiv vermieden werden kann. Die hochwertigen Kupferklemmen sind fest und zuverlässig, nicht leicht zu lösen Lockert sich bei Langzeitvibrationen und gewährleistet so einen sicheren und stabilen Betrieb.

PRODUKTPARAMETER

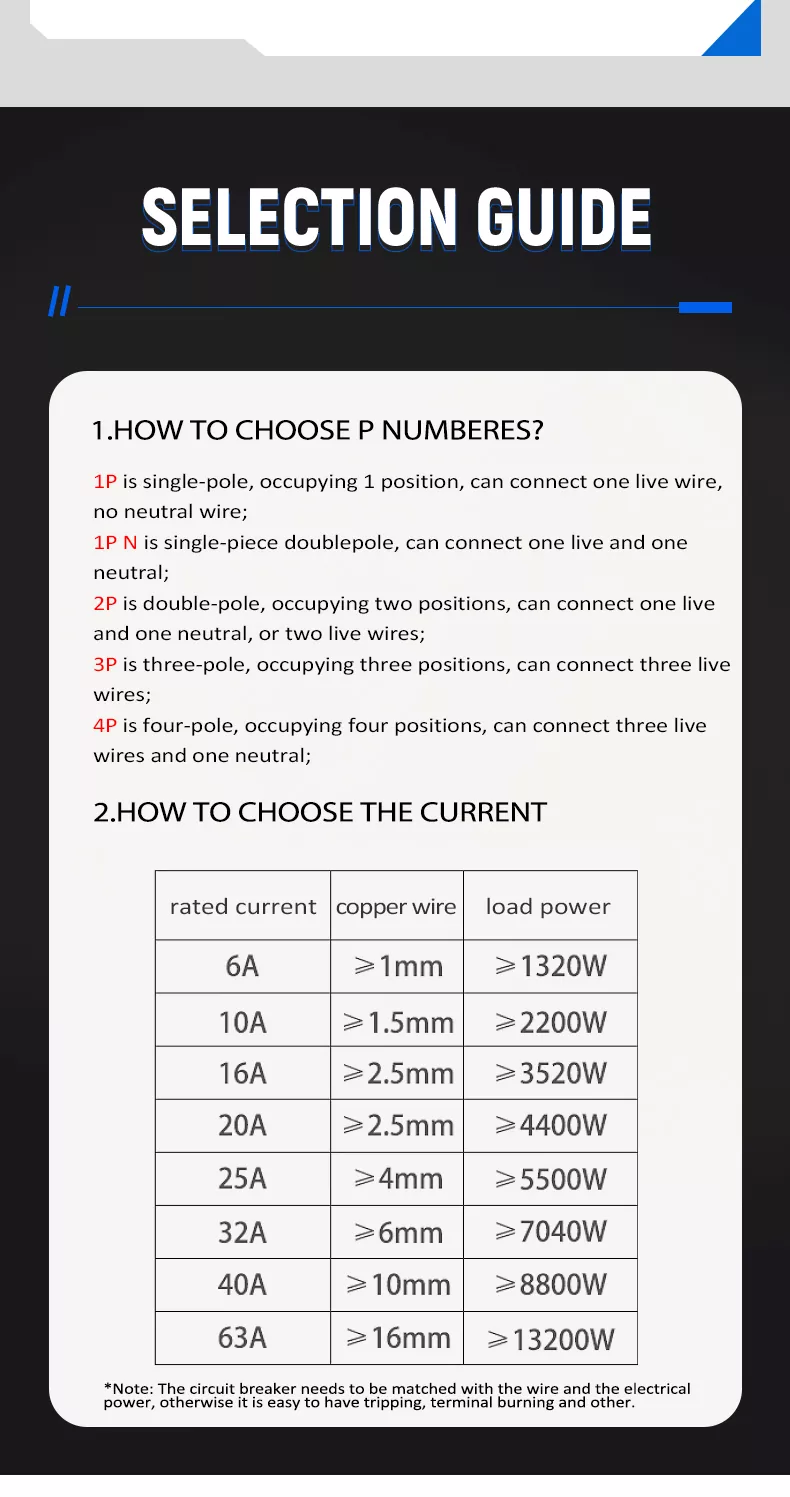

AUSWAHLLEITFADEN

Wie wähle ich P-Nummern aus?

◦ 1P: Einpolig, belegt 1 Position, kann ein stromführendes Kabel anschließen, kein Neutralleiter.

◦ 1P N: Einteiliger Doppelpol, kann einen stromführenden und einen Neutralleiter anschließen.

◦ 2P: Zweipolig, zwei Positionen einnehmend, kann einen stromführenden und einen Neutralleiter oder zwei stromführende Drähte anschließen (dies Produkt).

◦ 3P: Dreipolig, nimmt drei Positionen ein und kann drei stromführende Drähte anschließen.

◦ 4P: Vierpolig, mit vier Positionen, kann drei stromführende Drähte und einen Neutralleiter anschließen.

So wählen Sie den Strom aus

Hinweis: Der Trennschalter muss zum Kabel und zur elektrischen Leistung passen, sonst ist er leicht zu bekommen Auslösen, Durchbrennen der Klemmen und andere Probleme.

SCHALTPLAN

Verbinden Sie die Eingangsklemmen (oben) mit der Stromversorgung (Phase: Rot, Neutral: Blau).

Verbinden Sie die Ausgangsklemmen (unten) mit der Last (Phase: Rot, Neutral: Blau).

Stellen Sie sicher, dass die Verkabelung fest und zuverlässig ist und die stromführenden/Neutralleiter richtig angeschlossen sind.

Schnappen Sie den Trennschalter auf die Standard-35-mm-DIN-Schiene im Verteilerkasten.

Eine klare Klemmenmarkierung und eine standardisierte Verkabelung machen die Installation sicherer und effizienter.

WEIT VERWENDET

Unser 2P-poliger DIN-Schienen-Lasttrennschalter wird häufig verwendet in:

• TERMINAL-KOMBINATIONSGERÄT: Als Hauptschalter für Elektrogeräte mit Klemmenkombination.

• VERTEILER- UND STEUERKREISE: Hauptschalter des Verteilerkastens, Stromkreistrennung und Steuerung.

• MOTORSTEUERUNG: Manuelle Ein-/Aus-Steuerung für kleine Motoren.

• BELEUCHTUNGSSYSTEME: Hauptschalter des Beleuchtungskreises, Isolationsschutz.

• WOHNHAUS: Hauptschalter des Hausverteilers, Stromkreistrennung während der Wartung.

• GEWERBLICHES GEBÄUDE: Kommerzielles Stromverteilungssystem, Stromkreissteuerung und -isolierung.

FAQ

1. WAS IST DIE HAUPTFUNKTION DIESES PRODUKTS?

Er wird hauptsächlich als Hauptschalter in Elektrogeräten mit Klemmenkombination verwendet und sorgt für einen zuverlässigen Stromkreis Isolationsschutz für Verteilungs- und Steuerkreise, Motorsteuerung, kleine Elektrogeräte und Beleuchtung Systeme. Es verfügt nicht über eine Kurzschlussschutzfunktion und konzentriert sich auf eine sichere Stromkreistrennung und manuelles Ein-/Ausschalten Kontrolle.

2.WIE IST DER NENNSTROM UND DIE NENNSPANNUNG?

Dieses 2P-Modell hat einen Nennstrom von 63 A und eine Nennspannung von 230 V–400 V Wechselstrom, geeignet für 50-Hz-Stromnetze.

3.WIE IST DER BETRIEBSTEMPERATURBEREICH?

Das Produkt kann in einem weiten Temperaturbereich von -35℃ bis 70℃ stabil betrieben werden und eignet sich für verschiedene extreme Umgebungen.

4.WIE IST DIE INSTALLATIONSMETHODE?

Es unterstützt die standardmäßige 35-mm-DIN-Schienenmontage mit einfacher Verkabelung und schneller Snap-In-Installation und ist mit allen kompatibel Verteilerkästen.

5.WIE LANGE IST DIE LEBENSDAUER DIESES TRENNSCHALTERS?

Es ist auf 1500 elektrische Lebenszyklen und 8500 mechanische Lebenszyklen getestet und gewährleistet so eine lange Lebensdauer normale Betriebsbedingungen.

6. Welchen Standards entspricht dieses Produkt?

Dieses Produkt entspricht der internationalen Norm IEC60947-3 und der nationalen Norm GB14048.3 und gewährleistet so die Produktqualität und Sicherheit.
