Wie wählt man einen DIN-Schienen-Energiezähler für gewerbliche und industrielle Projekte aus?

Bei der Auswahl eines DIN-Schienen-Energiezählers geht es um mehr als nur die Überprüfung der Nennspannung oder die Auswahl eines Modells, das in einen Verteilerschrank passt. Für gewerbliche Gebäude, Industrieanlagen und Hersteller von Elektrogeräten sollte das richtige Messgerät zum Stromnetz, den Messanforderungen, dem Installationsraum und allen Plänen für die Fernüberwachung passen.

Eton Electric bietet einphasige und dreiphasige schienenmontierte Messgeräte für die Niederspannungs-Stromverteilung und Energiemessung. Die Produktpalette umfasst kompakte Messgeräte für einphasige Stromkreise und dreiphasige Modelle für Anwendungen, die eine umfassendere elektrische Überwachung erfordern. Das Verständnis der Unterschiede zwischen diesen Optionen kann Projektingenieuren, Schalttafelbauern und Elektrogerätehändlern dabei helfen, fundiertere Kaufentscheidungen zu treffen.

Warum DIN-Schienen-Energiezähler in gewerblichen und industriellen Projekten eingesetzt werden

Ein DIN-Schienen-Energiezähler misst den Stromverbrauch und zeigt je nach Modell auch Spannung, Strom, Leistung, Frequenz oder andere elektrische Parameter an. Dank seiner kompakten Montagestruktur kann es in Verteilerkästen, Schalttafeln und Schaltschränken installiert werden, ohne dass die gleichen Schalttafelausschnitte wie bei vielen herkömmlichen Einbaumessgeräten erforderlich sind.

Für gewerbliche und industrielle Anwender bietet diese Bauweise mehrere praktische Vorteile.

Effiziente Nutzung des Schrankraums

In Verteilertafeln, die Leistungsschalter, Schütze, Schutzgeräte und andere elektrische Komponenten enthalten, ist der Platz oft begrenzt. Ein kompakter DIN-Schienenzähler kann in die bestehende Anlage integriert werden, wenn ausreichend Platz auf der Schiene und Platz für die Verkabelung vorhanden ist.

Bequeme Energiemessung auf Schaltkreisebene

In ausgewählten Stromkreisen können separate Zähler installiert werden, um den Stromverbrauch nach Geräten, Produktionsbereichen, Mieteinheiten oder Geschäftsräumen zu verfolgen. Dadurch können Facility Manager erkennen, wo Energie verbraucht wird, und den Verbrauch verschiedener Teile eines Gebäudes oder Betriebs vergleichen.

Vereinfachte Installation und Wartung

Die standardmäßige DIN-Schienenmontage erleichtert die Positionierung des Messgeräts in kompatiblen Verteilergeräten. Der tatsächliche Installationsprozess hängt immer noch von der Anschlussanordnung des Messgeräts, dem Nennstrom, dem Schaltplan und den geltenden elektrischen Vorschriften ab.

Unterstützung für Energieüberwachungssysteme

Einige Modelle verfügen über Kommunikationsschnittstellen zur Übertragung von Messdaten an externe Überwachungsgeräte. Wenn eine Ferndatenerfassung erforderlich ist, sollten Käufer vor der Bestellung die verfügbare Schnittstelle, das Protokoll, die Verkabelungsmethode und die Registerkonfiguration bestätigen.

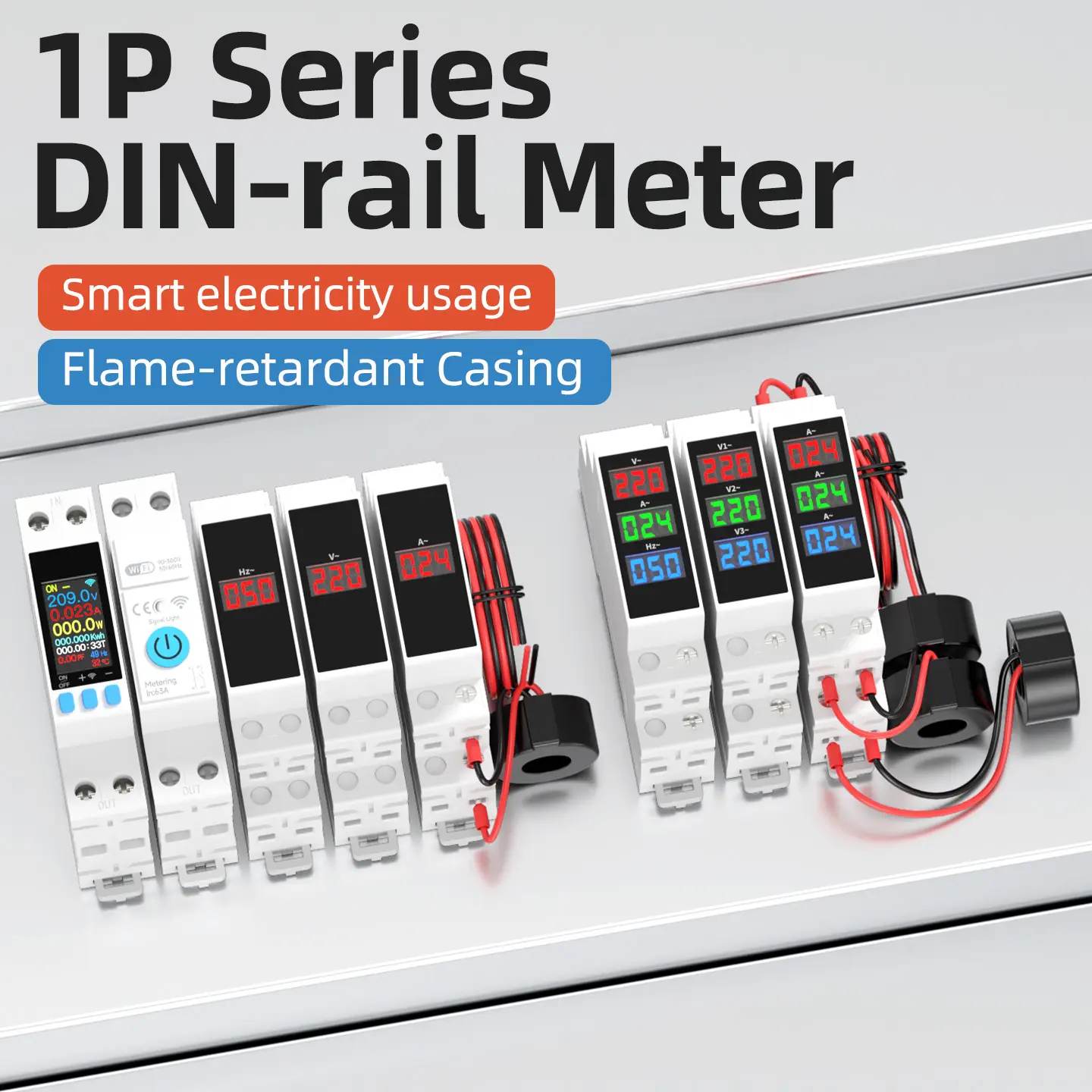

Für Projekte, die eine kompakte Energiemessung erfordern, ist Eton'sSchienenmontiertes MessgerätDas Sortiment bietet einen Ausgangspunkt für den Vergleich geeigneter einphasiger und dreiphasiger Modelle.

Einphasige vs. dreiphasige DIN-Schienen-Energiezähler

Eine der ersten Entscheidungen ist, ob das Messgerät an einem einphasigen oder dreiphasigen Stromnetz eingesetzt werden soll. Die richtige Wahl hängt von der tatsächlichen Versorgungsanordnung und dem zu messenden Stromkreis ab und nicht nur von der Größe des Gebäudes.

Ein einphasiges Messgerät eignet sich häufig zur Überwachung eines einzelnen Geschäfts, einer Wohnung oder eines einphasigen Gerätestromkreises. Beispielsweise kann ein Hausverwalter separate Zähler verwenden, um den Stromverbrauch für verschiedene Mieteinheiten zu erfassen.

Für die Überwachung eines dreiphasigen Verteilerkreises oder von Industrieanlagen ist im Allgemeinen ein Dreiphasenmessgerät besser geeignet. Eine Fabrik kann damit den Energieverbrauch an einer Produktionslinie, einem Werkstattverteiler oder einer anderen ausgewählten Last messen.

Allerdings ist ein Drehstromzähler nicht automatisch für jede Drehstromanlage geeignet. Der Käufer muss bestätigen, ob das System eine Dreileiter- oder Vierleiterkonfiguration verwendet und ob das ausgewählte Modell den Direktanschluss unterstützt oder Stromwandler erfordert.

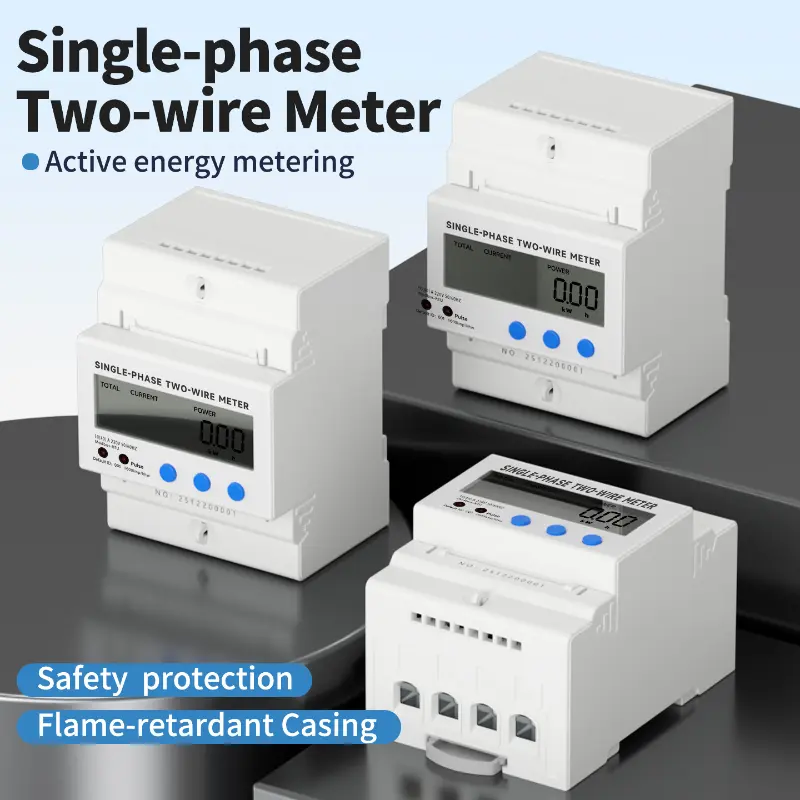

EtonsEinphasiger Stromzähler mit FührungsschieneDer Bereich ist für einphasige Messanwendungen vorgesehen. Für Projekte mit Drehstromkreisen können Käufer die verfügbaren Modelle in der Hauptkategorie der schienenmontierten Geräte prüfen.

5 Schlüsselfaktoren, die Sie vor der Auswahl eines DIN-Schienen-Energiezählers überprüfen sollten

1. Nennspannung und Kompatibilität mit dem elektrischen System

Die Nennspannung des Messgeräts muss mit dem elektrischen System übereinstimmen, in dem es betrieben wird. Käufer sollten die Nennversorgungsspannung, Frequenz, Anzahl der Phasen und Verkabelungskonfiguration überprüfen, bevor sie einzelne Modelle vergleichen.

Bei internationalen Projekten ist dieser Schritt besonders wichtig, da sich die Stromversorgungsspezifikationen und Installationspraktiken zwischen den Märkten unterscheiden.

Wählen Sie ein Messgerät nicht ausschließlich anhand eines Produkttitels oder einer allgemeinen Beschreibung aus. Überprüfen Sie die Nenneingangswerte und den Schaltplan für das genaue Modell, um die Kompatibilität mit der beabsichtigten Installation sicherzustellen.

2. Stromstärke und Verbindungsmethode

Ein weiterer wichtiger Auswahlfaktor ist der benötigte Strombereich. Abhängig vom Messgerätdesign kann der Strom über eine direkte Verbindung oder über einen externen Stromwandler (CT) gemessen werden.

Bei einem direkt angeschlossenen Zähler muss der erwartete Laststrom innerhalb der spezifizierten Betriebsgrenzen des Modells bleiben. Bei einem Zähler mit Transformatoranschluss müssen das Stromwandlerverhältnis und der Sekundärausgang den Eingangsanforderungen des Zählers entsprechen.

Beispielsweise erfordert ein Industrieprojekt zur Überwachung einer Hochstromeinspeisung möglicherweise ein Messgerät mit CT-Anschluss anstelle eines Messgeräts, das für die direkte Strommessung ausgelegt ist.

Geben Sie bei der Angebotsanfrage den erwarteten Betriebsstrom an und klären Sie, ob für die Anwendung ein direkter Anschluss oder eine CT-basierte Messung erforderlich ist. Dadurch kann der Lieferant eine geeignete Konfiguration empfehlen.

3. Messgenauigkeit und erforderliche Parameter

Nicht jedes Projekt erfordert den gleichen Grad an Messdetails.

Für eine einfache Energieüberwachungsanwendung ist möglicherweise in erster Linie der kumulierte Energieverbrauch in Kilowattstunden (kWh) erforderlich. Bei anderen Projekten sind möglicherweise Spannung, Strom, Wirkleistung, Leistungsfaktor oder Frequenz erforderlich, um die Betriebsbedingungen der Schaltung beurteilen zu können.

Die Messgenauigkeit sollte entsprechend den Projektanforderungen und der beabsichtigten Verwendung der Daten ausgewählt werden. Das Sortiment an schienenmontierten Instrumenten von Eton umfasst Modelle mit den angegebenen Genauigkeitsklassen 1,0 oder 0,5, je nach Produkt.

Überprüfen Sie vor der Bestellung die Genauigkeitsklasse des jeweiligen Modells, anstatt davon auszugehen, dass jedes Messgerät in einer Produktfamilie die gleichen Spezifikationen hat.

Überprüfen Sie bei Anwendungen, die Abrechnung, Mieterzuteilung oder formelle Energieberichterstattung betreffen, auch alle geltenden Messvorschriften und Verifizierungsanforderungen im Zielmarkt.

4. Anzeige- und Kommunikationsanforderungen

Die Anzeige bestimmt, wie Benutzer Messwerte vor Ort ablesen, während Kommunikationsfunktionen bestimmen, ob Daten an ein externes Überwachungssystem übertragen werden können.

Für einen eigenständigen Verteilerkasten kann eine gut lesbare lokale Anzeige ausreichend sein. In einem größeren Gewerbegebäude oder einer Industrieanlage kann die Fernüberwachung nützlicher sein, da die Bediener die Messwerte mehrerer Stromkreise an einem zentralen Ort erfassen können.

Einige elektrische Messprodukte von Eton unterstützen RS485-Kommunikation und Modbus-Protokolle. Die Verfügbarkeit hängt vom ausgewählten Produkt und Modell ab. Daher sollten diese Funktionen anhand der entsprechenden technischen Dokumentation bestätigt werden.

Bevor Sie eine Bestellung aufgeben, überprüfen Sie Folgendes:

• Ob eine lokale Anzeige erforderlich ist

• Welche elektrischen Parameter müssen angezeigt werden

• Ob RS485 oder eine andere Kommunikationsschnittstelle benötigt wird

• Ob die Überwachungsplattform das Kommunikationsprotokoll des Messgeräts unterstützt

• Ob Registerpläne und Konfigurationsanweisungen verfügbar sind

Wenn ein Projekt eine Fernüberwachung erfordert, lohnt es sich, die Kommunikationskompatibilität bereits in der Angebotsphase zu bestätigen, anstatt erst nach der Installation eine Nichtübereinstimmung festzustellen.

5. DIN-Schienenabmessungen und Installationsbedingungen

Selbst wenn zwei Zähler dasselbe elektrische System unterstützen, können sich ihre Abmessungen, Anschlusspositionen und Installationsanforderungen unterscheiden.

Überprüfen Sie den erforderlichen DIN-Schienentyp, die Modulbreite, die Schranktiefe, den Verkabelungsabstand, den Betriebstemperaturbereich und die Gehäusebedingungen. Das ausgewählte Messgerät sollte zum geplanten Schaltschranklayout passen, ohne benachbarte Leistungsschalter oder andere Komponenten zu beeinträchtigen.

Bei Projekten mit mehreren Messpunkten kann ein einheitliches Montageformat auch das Panel-Design, die Montage und den zukünftigen Austausch vereinfachen.

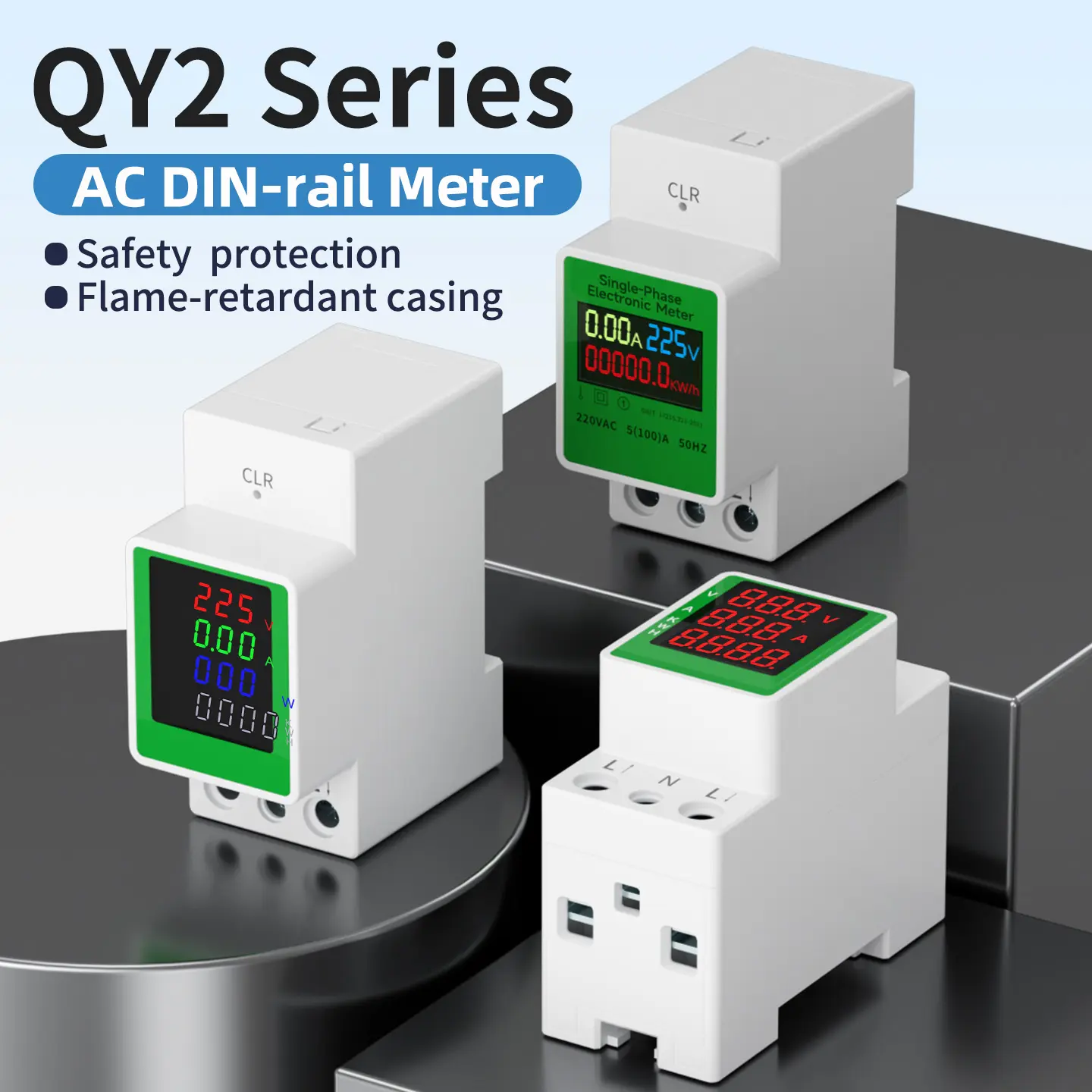

Die schienenmontierten Instrumente von Eton verwenden eine Standard-DIN-Schienen-Installationsstruktur. Käufer sollten dennoch die Abmessungen und Montagedetails des jeweiligen Modells überprüfen, bevor sie ein Panel-Layout festlegen.

Welcher DIN-Schienen-Energiezähler ist für Ihre Anwendung geeignet?

Die folgenden Beispiele veranschaulichen, wie Anwendungsanforderungen die Produktauswahl beeinflussen.

Bei diesen Beispielen handelt es sich eher um Ausgangspunkte als um universelle Spezifikationen. Die endgültige Auswahl sollte auf den elektrischen Zeichnungen, Lasteigenschaften, Messzielen und Installationsanforderungen des Projekts basieren.

Warum sollten Sie Eton Electric für die Beschaffung von DIN-Schienen-Energiezählern in Betracht ziehen?

Für ausländische Händler, Elektroinstallateure und Gerätehersteller ist die Produktauswahl nur ein Teil des Beschaffungsprozesses. Auch einheitliche Spezifikationen, Modellverfügbarkeit, technische Kommunikation und die Koordination von Nachbestellungen sind wichtig.

Eton Electric liefert schienenmontierte Messgeräte für einphasige und dreiphasige Anwendungen. Die Produktinformationen umfassen Modelle für die Energiemessung und eine umfassendere elektrische Überwachung, sodass Kunden verschiedene Konfigurationen innerhalb derselben Produktkategorie vergleichen können.

Für die B2B-Beschaffung bietet Eton mehrere Punkte an, die während des Angebotsprozesses besprochen werden sollten:

• Produktauswahl:Identifizieren Sie geeignete Modelle entsprechend der Versorgungsspannung, dem Strombereich, der Verdrahtungskonfiguration und den Messanforderungen.

• Spezifikationsbestätigung:Überprüfen Sie die technischen Parameter und Installationsdetails des vorgeschlagenen Modells, bevor Sie eine Bestellung aufgeben.

• Massenbeschaffung:Besprechen Sie Mengen, Verpackung, Liefervereinbarungen und Nachbestellungsanforderungen für Großhandels- oder Projektbestellungen.

• OEM/ODM-Anforderungen:Bestätigen Sie, ob modellspezifische Anpassungen, Beschriftungen oder andere gewünschte Vorkehrungen für die beabsichtigte Bestellung verfügbar sind.

• Technische Unterstützung:Klären Sie die Verkabelungs-, Kommunikations- und Integrationsanforderungen, bevor das Produkt in ein größeres elektrisches System integriert wird.

Kunden können Eton's bewertenschienenmontierte MessgeräteUndkomplette Produktpalettegeeignete Optionen zu identifizieren.

Welche Informationen sollten Sie bei der Angebotsanfrage angeben?

Eine detaillierte Anfrage hilft, unnötige Austausche zu reduzieren und erleichtert die Identifizierung eines geeigneten Zählers.

Geben Sie bei der Kontaktaufnahme mit einem Lieferanten die folgenden Informationen an, sofern verfügbar:

1. Anwendung:Gewerbegebäude, Fabrik, Verteilertafel, Mietzähler oder eine andere Verwendung.

2. Stromversorgungssystem:Einphasig oder dreiphasig, Nennspannung, Frequenz und Verdrahtungskonfiguration.

3. Aktuelle Anforderungen:Erwarteter Betriebsstrom und ob ein Direktanschluss oder ein Stromwandler erforderlich ist.

4. Messfunktionen:Nur Energieverbrauch oder zusätzliche Parameter wie Spannung, Strom, Leistung und Frequenz.

5. Kommunikationsanforderungen:Ob Fernüberwachung, RS485 oder Modbus-Kompatibilität erforderlich ist.

6. Installationsvoraussetzungen:DIN-Schienentyp, verfügbarer Platz und Klemmen- oder Verkabelungspräferenzen.

7. Bestelldetails:Geschätzte Menge, Zielmarkt, erforderlicher Lieferplan und etwaige Etikettierungs- oder Anpassungsanforderungen.

Wenn Sie bereits über eine technische Spezifikation, einen Schaltplan oder ein Referenzmodell verfügen, fügen Sie diese Ihrer Anfrage bei. Dies bietet eine zuverlässigere Grundlage für die Produktauswahl als die bloße Abfrage eines Zählers anhand seines Namens.

Um Modellverfügbarkeit, technische Spezifikationen oder Großeinkäufe zu besprechen, besuchen Sie Eton ElectricSeite „Anfrage senden“.und reichen Sie Ihre Projektanforderungen ein.

Die Auswahl des richtigen DIN-Schienen-Energiezählers beginnt mit einem klaren Verständnis des elektrischen Systems und der zu messenden Informationen. Durch die Bestätigung der Versorgungskonfiguration, des Strombereichs, der Genauigkeitsanforderungen, der Kommunikationsfunktionen und der Installationsbedingungen vor der Bestellung können Gewerbe- und Industriekunden Auswahlfehler reduzieren und die Beschaffung effizienter gestalten.
