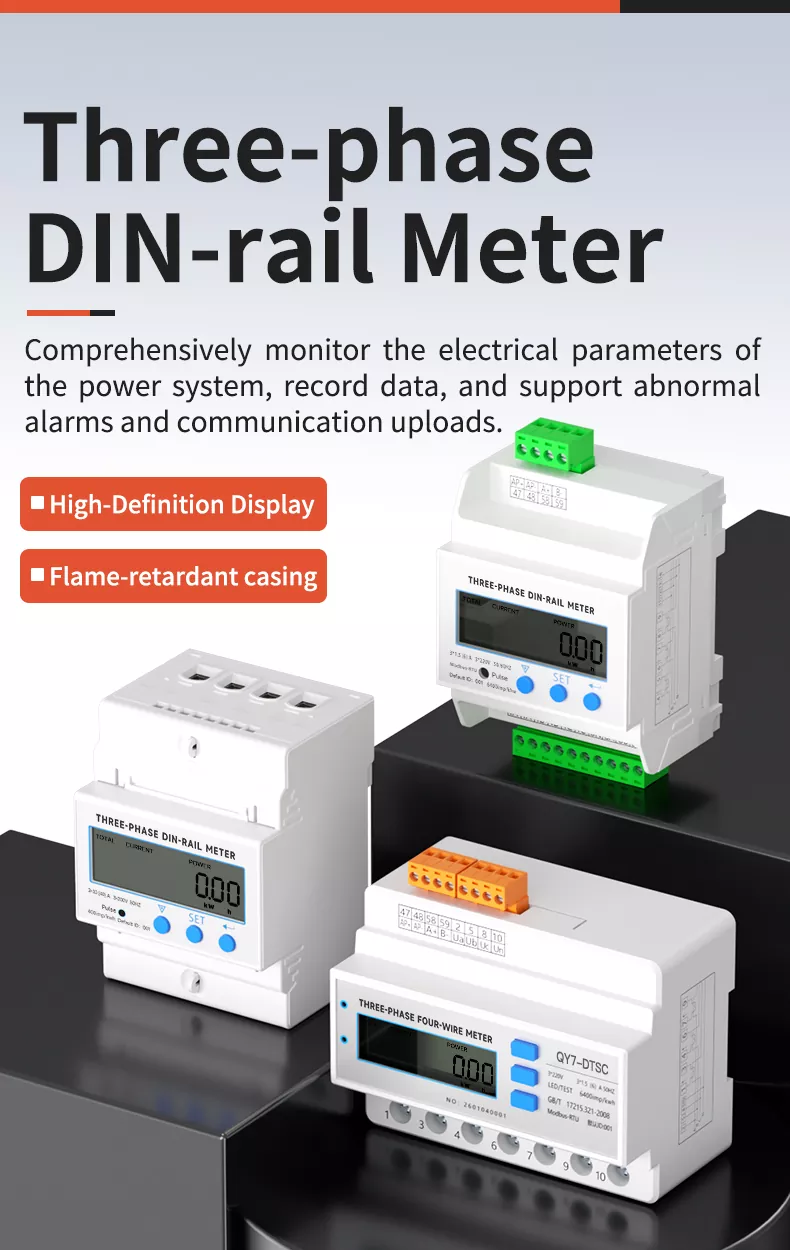

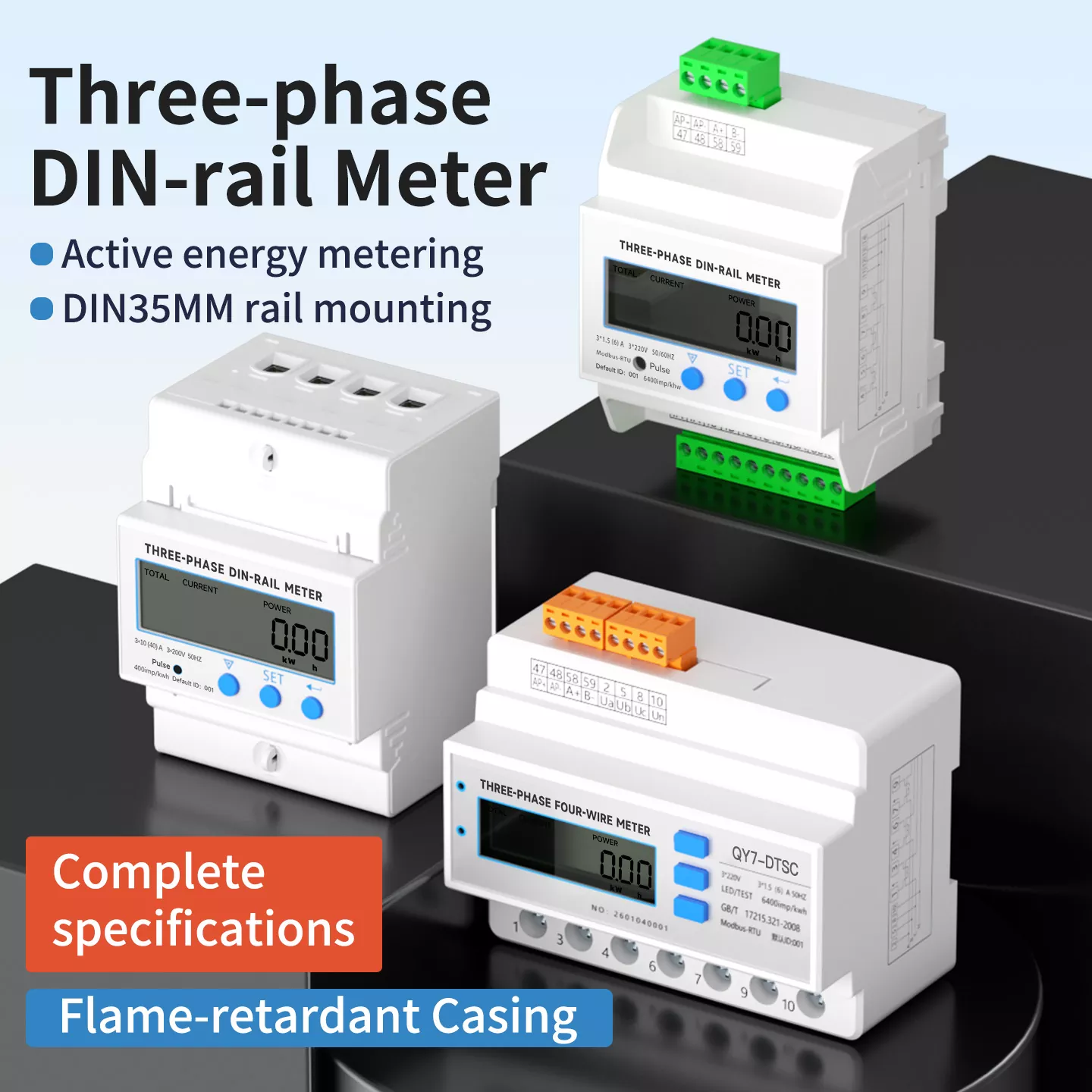

Dreiphasiges 4-poliges DIN-Schienen-Transformator-Multifunktionsmessgerät

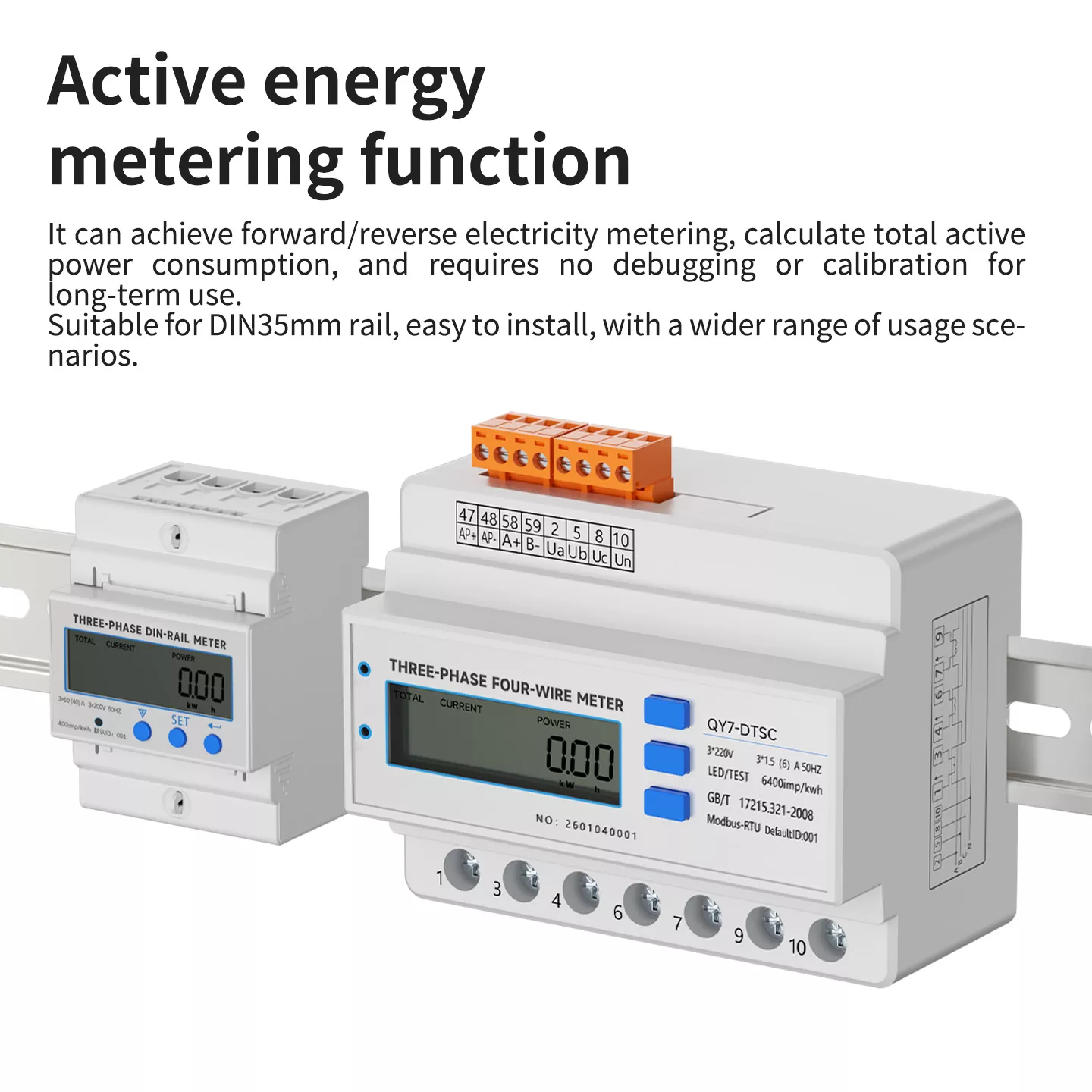

Unser dreiphasiges 4P-DIN-Schienentransformator-Multifunktionsmessgerät ist ein hochpräzises intelligentes Energiemessgerät, das für die umfassende Überwachung der elektrischen Parameter des Stromversorgungssystems entwickelt wurde. Es unterstützt Datenaufzeichnung in Echtzeit, Benachrichtigungen über ungewöhnliche Alarme und Modbus-RTU-Kommunikations-Uploads. Durch den Einsatz integrierter Schaltkreise und SMT-Chiptechnologie wird eine genaue Messung mit einer Genauigkeit von 0,5 Stufen gewährleistet. Das flammhemmende ABS-Gehäuse ist säure- und alkalibeständig, ölbeständig und langlebig. Es wird häufig in der industriellen Automatisierung, Energieverteilung, Energieverwaltung und anderen Szenarien eingesetzt und bietet zuverlässige Datenunterstützung für einen sicheren und effizienten Energiebetrieb.

VORSTELLUNG DES UNTERNEHMENS

Engagiert für die Bereitstellung umfassender Dienstleistungen für die industrielle Automatisierungssteuerung. Erfüllen Sie die Anforderungen aller Aspekte des Energiesystems mit präzisen, zuverlässigen, energiesparenden und umweltfreundlichen intelligenten Stromverteilungsprodukten. Wir befolgen strenge Qualitätskontrollen von der Forschung und Entwicklung bis zur Produktion, um sicherzustellen, dass jedes Produkt internationalen Standards entspricht, und streben danach, ein vertrauenswürdiger Partner für globale Kunden in der Elektromessausrüstungsindustrie zu sein.

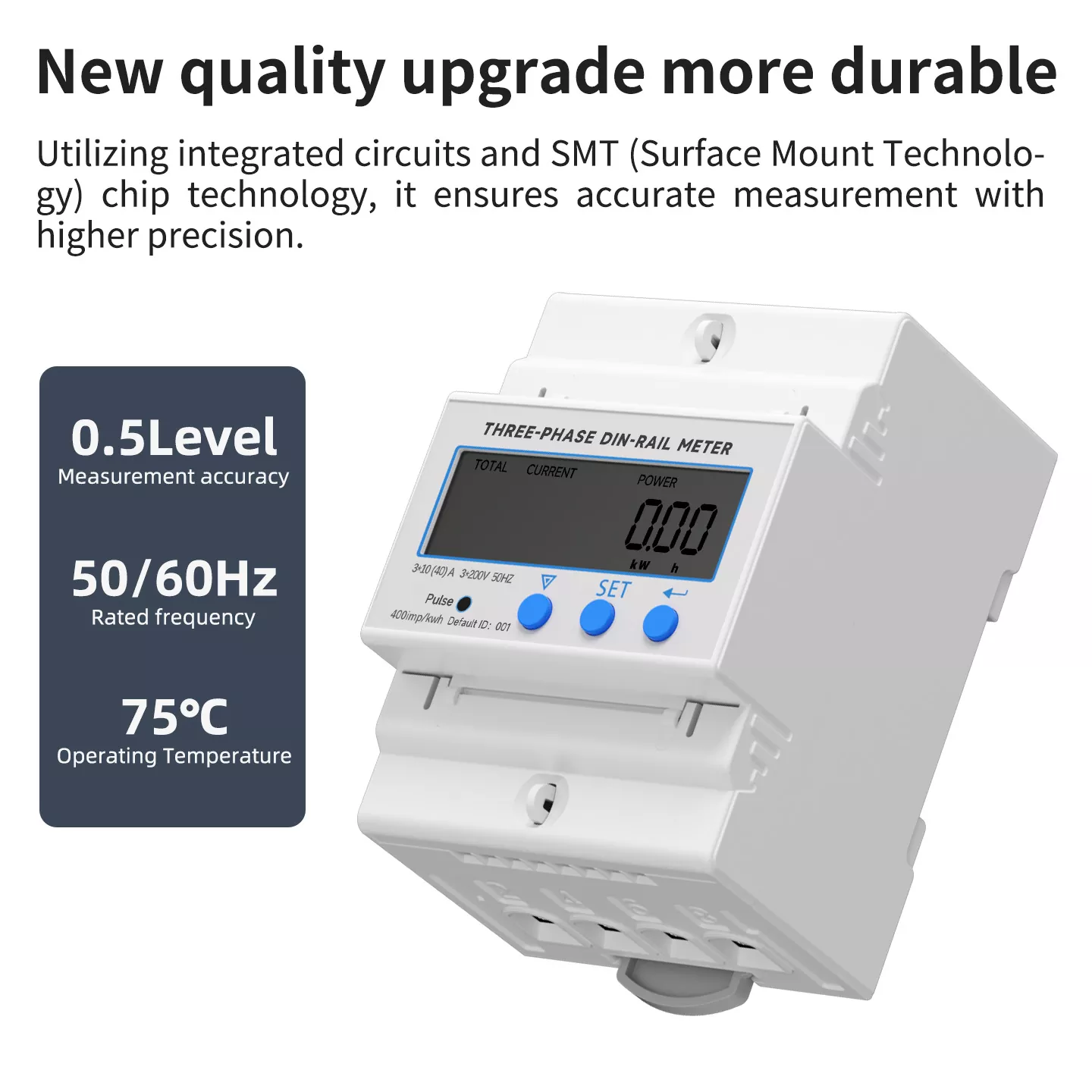

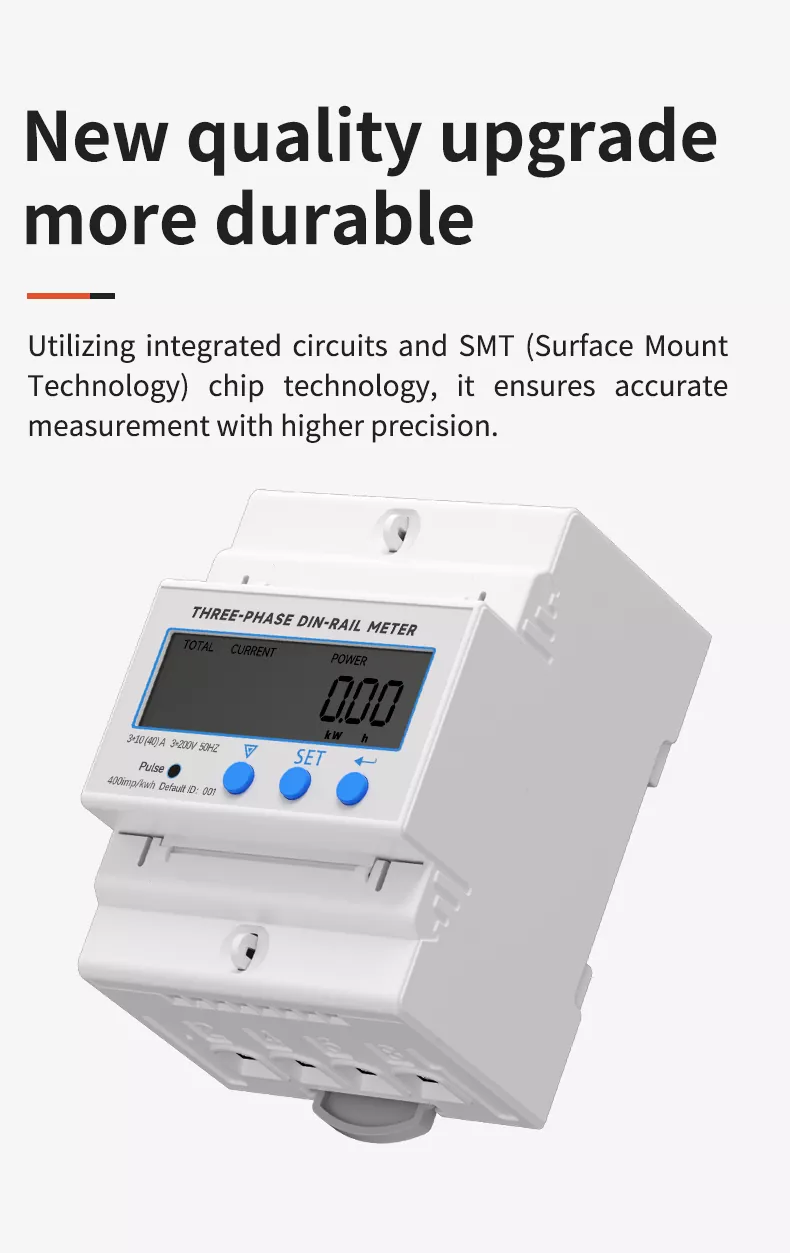

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

Unser dreiphasiger DIN-Schienenzähler wurde einer vollständigen Qualitätsverbesserung unterzogen. Wir nutzen integrierte Schaltkreise und SMT-Chiptechnologie, um eine höhere Messgenauigkeit und Stabilität zu gewährleisten. Die Schale besteht aus hochfestem, flammhemmendem ABS-Material, das säure- und alkalibeständig, ölbeständig, alterungsbeständig und stoßfest ist. Jedes Produkt wird einem strengen Alterungstest, einer Genauigkeitskalibrierung und einem Spannungsfestigkeitstest unterzogen, bevor es das Werk verlässt. Es kann in rauen Industrieumgebungen über einen langen Zeitraum stabil betrieben werden, mit höherer Sicherheitsleistung und längerer Lebensdauer.

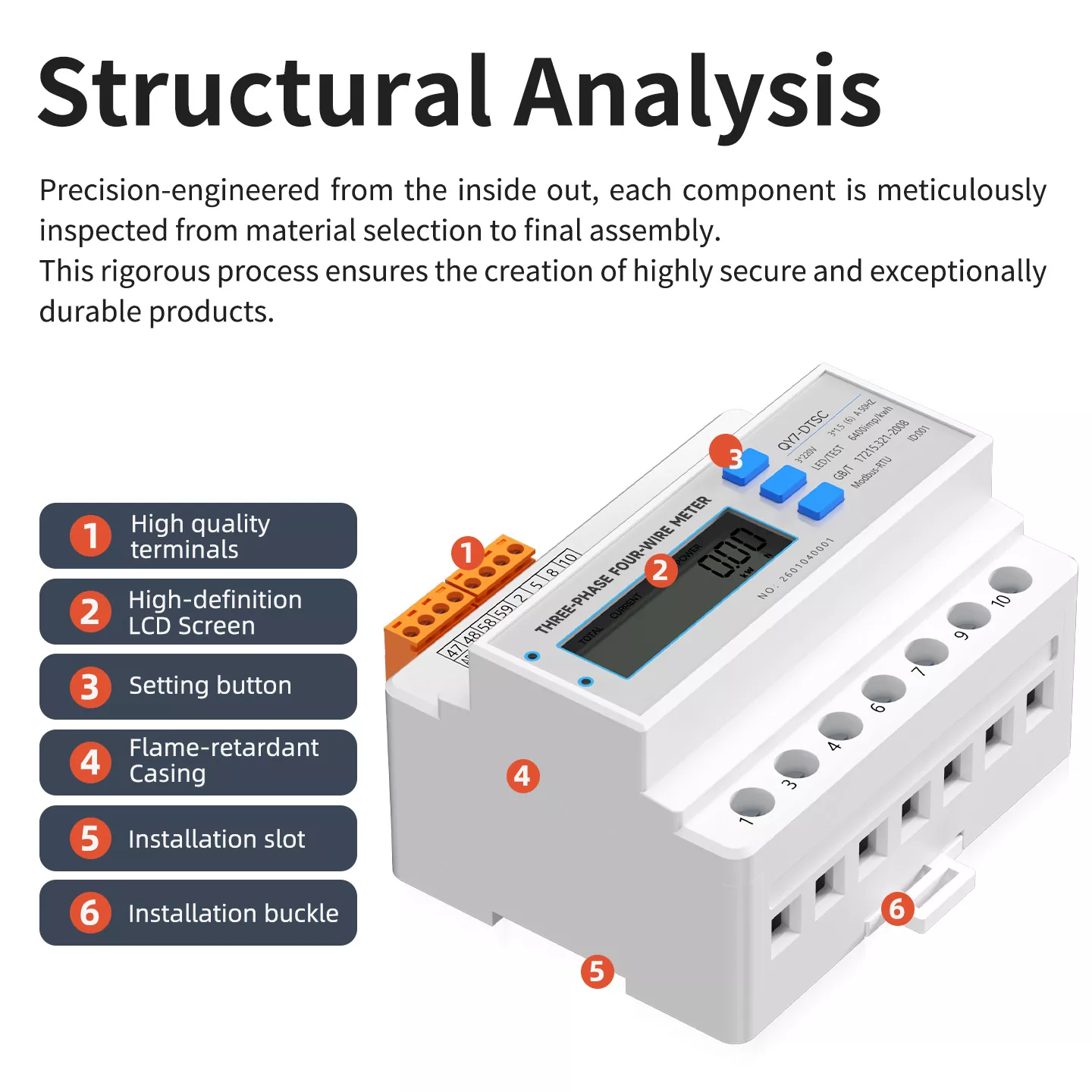

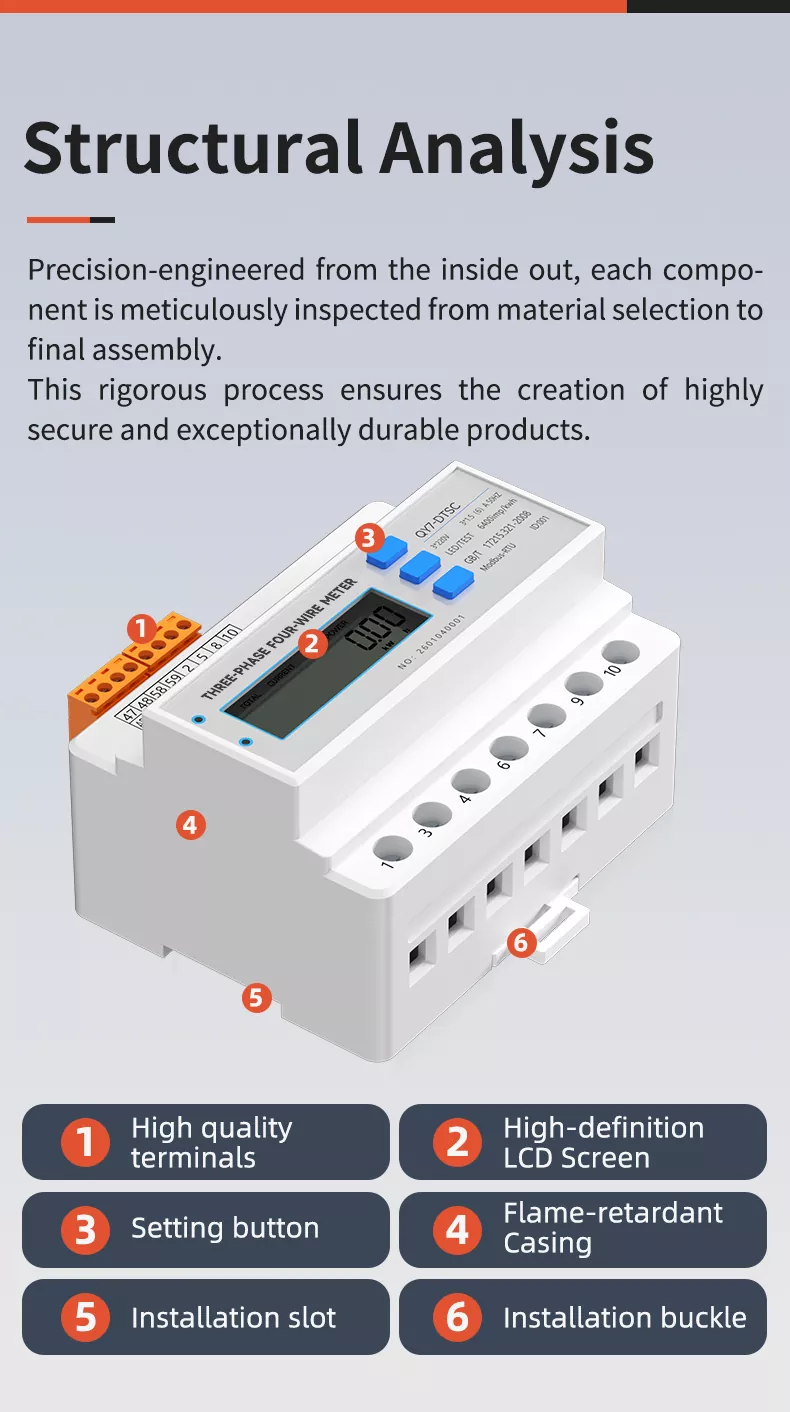

STRUKTURANALYSE

Das Messgerät verfügt über eine kompakte und wissenschaftliche Struktur mit 6 Kernkomponenten:

1. HOCHWERTIGE ANSCHLÜSSE: Hergestellt aus hochleitfähigem Kupfer, das eine schnelle Ausgabe und geringe Verluste gewährleistet, mit starker Überlastfestigkeit.

2. HOCHAUFLÖSENDER LCD-BILDSCHIRM: 178° volles Sichtfeld, große Zeichenanzeige, keine toten Winkel beim Lesen, klare Datendarstellung.

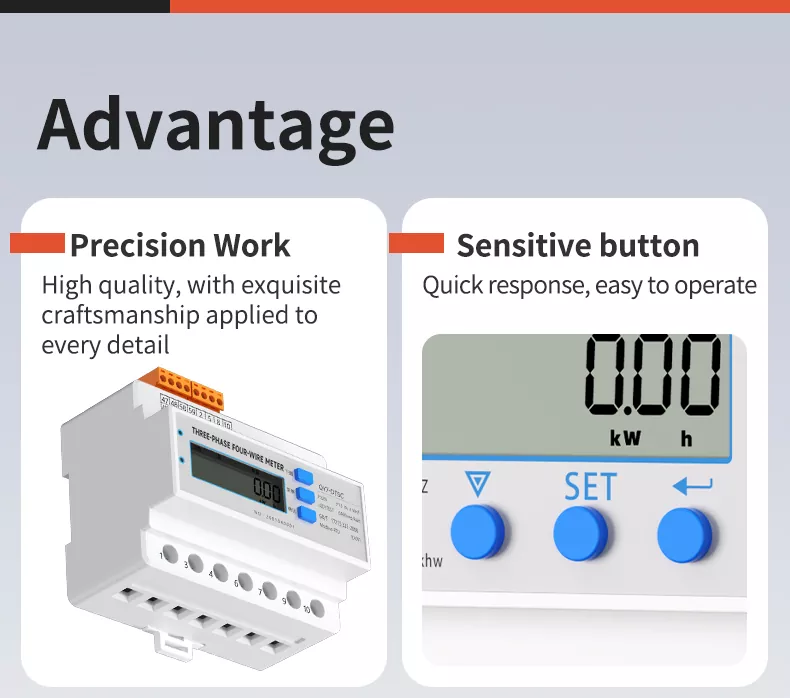

3. EINSTELLTASTEN: Empfindlich und reaktionsschnell, einfach zu bedienen, unterstützt Parametereinstellung und Datenabfrage.

4. FLAMMHEMMENDES GEHÄUSE: Hochfester technischer Kunststoff, alterungsbeständig, korrosionsbeständig und bietet zuverlässigen Sicherheitsschutz.

5. INSTALLATIONSSCHLITZ: Standard-DIN35-mm-Schienendesign, kompatibel mit verschiedenen Verteilerschränken, einfach für eine schnelle Installation.

6. INSTALLATIONSSCHNALLE: Fest und stabil, um sicherzustellen, dass das Messgerät sicher auf der Führungsschiene befestigt ist und sich bei Vibrationen nicht leicht löst.

HOHE PRÄZISIONSMESSUNG UND STABILE LEISTUNG

Unser Messgerät verfügt über fortschrittliche integrierte Schaltkreise und SMT-Chip-Technologie mit einer Messgenauigkeit von 0,5 Stufen, mit denen Spannung, Strom, Leistung, Energie und andere elektrische Parameter genau gemessen werden können. Der Kern mit hoher Permeabilität und die präzise Wickeltechnologie sorgen für einen geringen Leistungsverlust und eine starke Anti-Interferenz-Fähigkeit. Es kann selbst in komplexen elektromagnetischen Umgebungen eine stabile Datenausgabe aufrechterhalten und erfüllt so die Mess- und Messanforderungen in Industriequalität vollständig. Das Gehäuse ist robust und stoßfest, mit feiner Oberflächenbehandlung, glatt und gratfrei und bietet ein schönes und elegantes Aussehen.

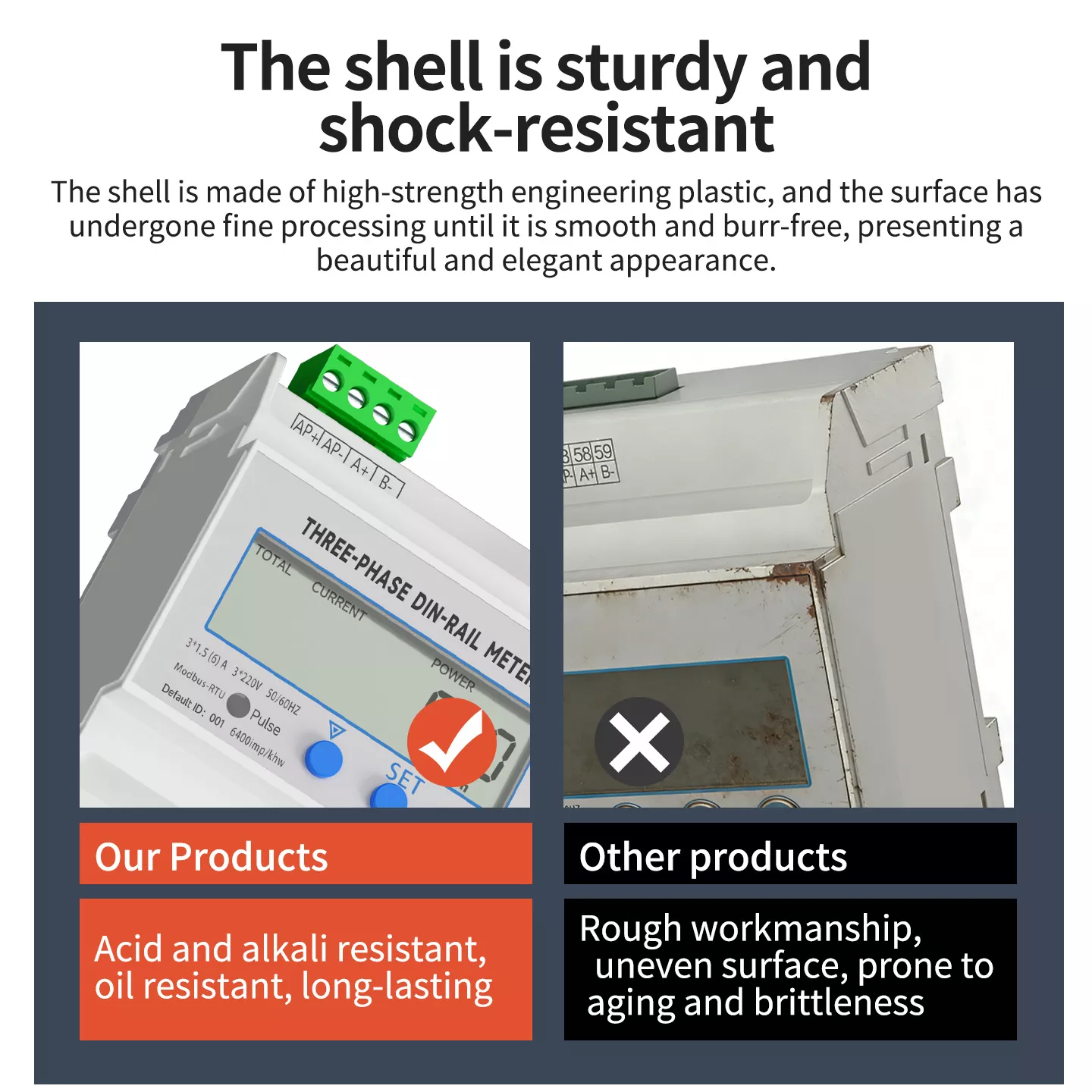

UNSERE PRODUKTE VS. ANDERE PRODUKTE

KERNVORTEIL

HOHE PRÄZISION: 0,5-Füllstand-Messgenauigkeit, die eine genaue Energiemessung und Datenüberwachung gewährleistet.

FLAMMENHEMMENDES GEHÄUSE: Hochfestes ABS-Material, das Brände durch Kurzschlüsse und Überlastungen wirksam verhindert.

EINFACHE INSTALLATION: DIN35-mm-Standardschienenmontage, einfache Verkabelung „von oben rein, unten raus“, schnelle Bereitstellung.

STARKE KOMPATIBILITÄT: Unterstützt sowohl den Direkt- als auch den Transformatoranschluss, kompatibel mit Dreiphasen-Dreileiter- und Vierleitersystemen.

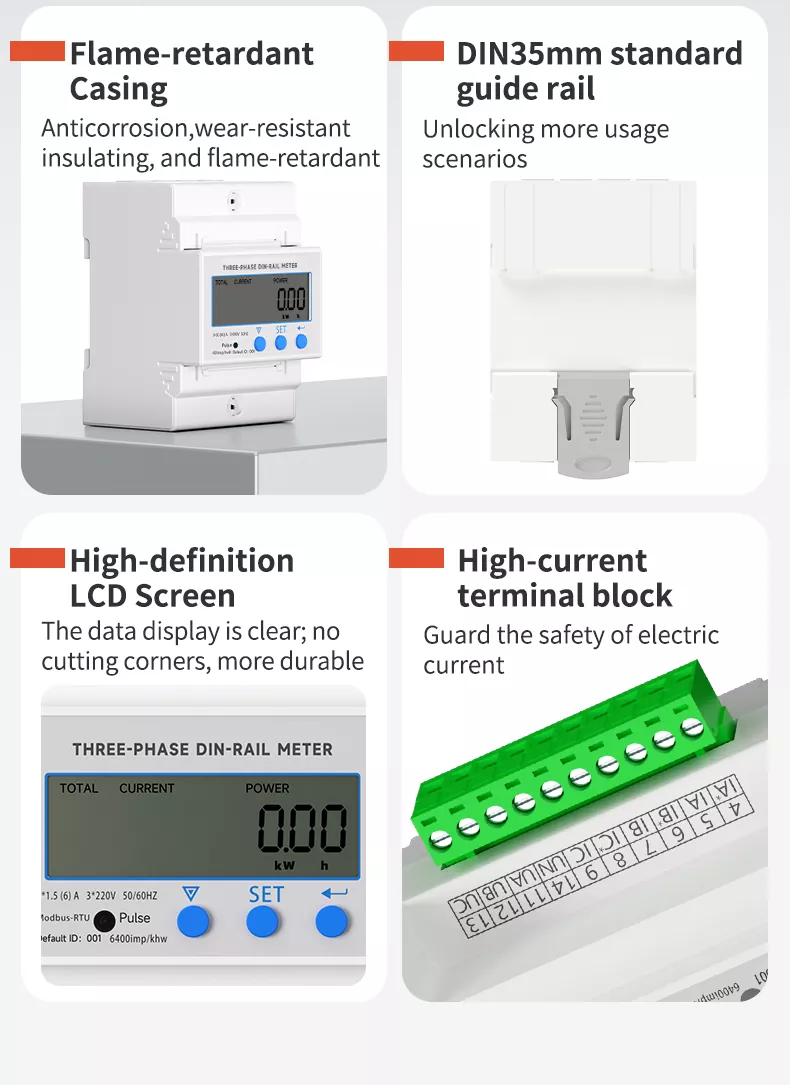

VIER WICHTIGSTE VERKAUFsargumente

• FLAMMHEMMENDES GEHÄUSE: Korrosionsschutz, verschleißfest, isolierend und flammhemmend, wodurch eine langfristige sichere Verwendung gewährleistet ist.

• DIN35MM STANDARD-FÜHRUNGSSCHIENE: Ermöglicht mehr Einsatzszenarien, kompatibel mit verschiedenen Verteilerschränken und Elektrogeräten.

• HOCHAUFLÖSENDER LCD-BILDSCHIRM: 178° volles Sichtfeld, klare Datenanzeige, keine toten Winkel beim Lesen.

• HOCHSTROM-ANSCHLUSSBLOCK: Hergestellt aus hochleitfähigem Kupfer, das die Sicherheit des elektrischen Stroms gewährleistet, mit geringem Verlust und schneller Ausgabe.

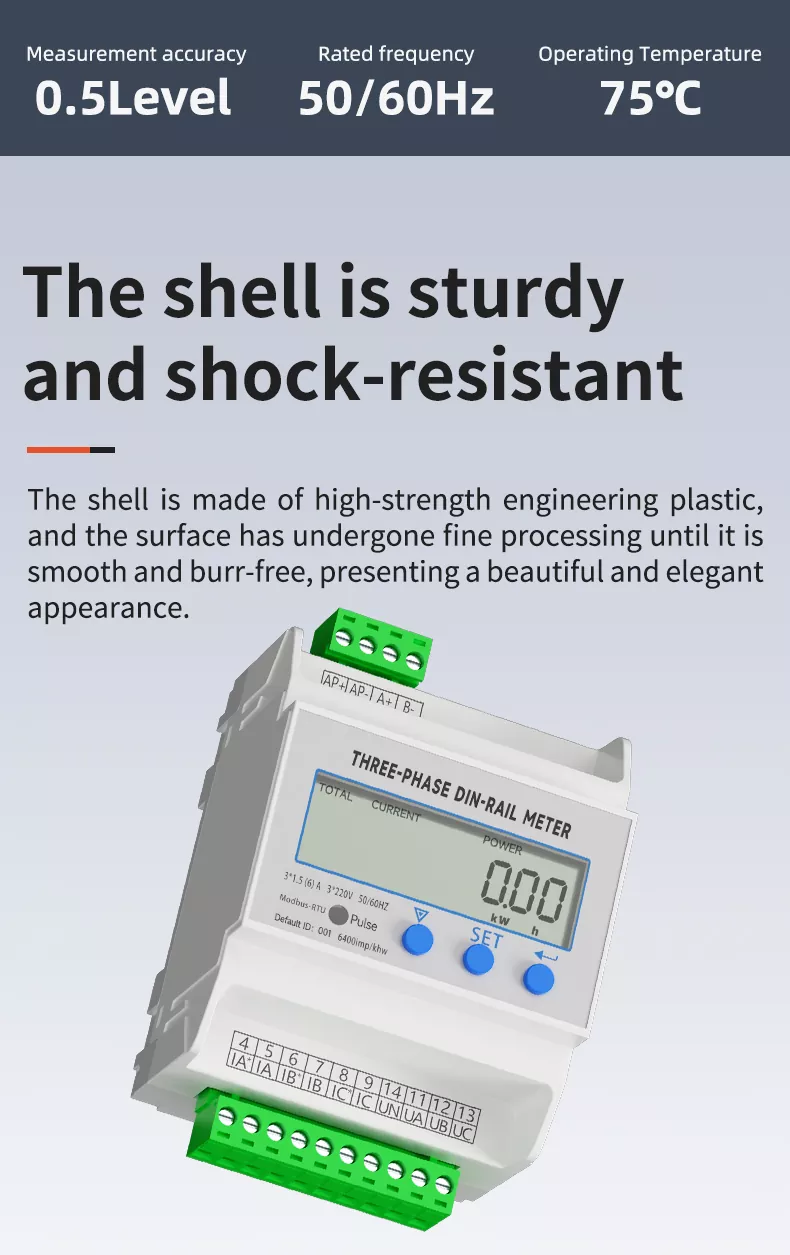

Die Schale ist stabil und stoßfest

Die Schale besteht aus hochfestem technischem Kunststoff und die Oberfläche wurde einer Feinbearbeitung unterzogen, bis sie glatt und gratfrei ist und ein schönes und elegantes Aussehen bietet. Es verfügt über eine hervorragende Stoß- und Druckfestigkeit, widersteht täglichen Kollisionen und mechanischen Vibrationen und verformt oder beschädigt sich nicht. Das Material ist korrosions- und alterungsbeständig und eignet sich für den langfristig stabilen Einsatz in verschiedenen komplexen Industrieumgebungen mit einem Betriebstemperaturbereich von 20–70 °C (erweiterte Modelle bis 75 °C).

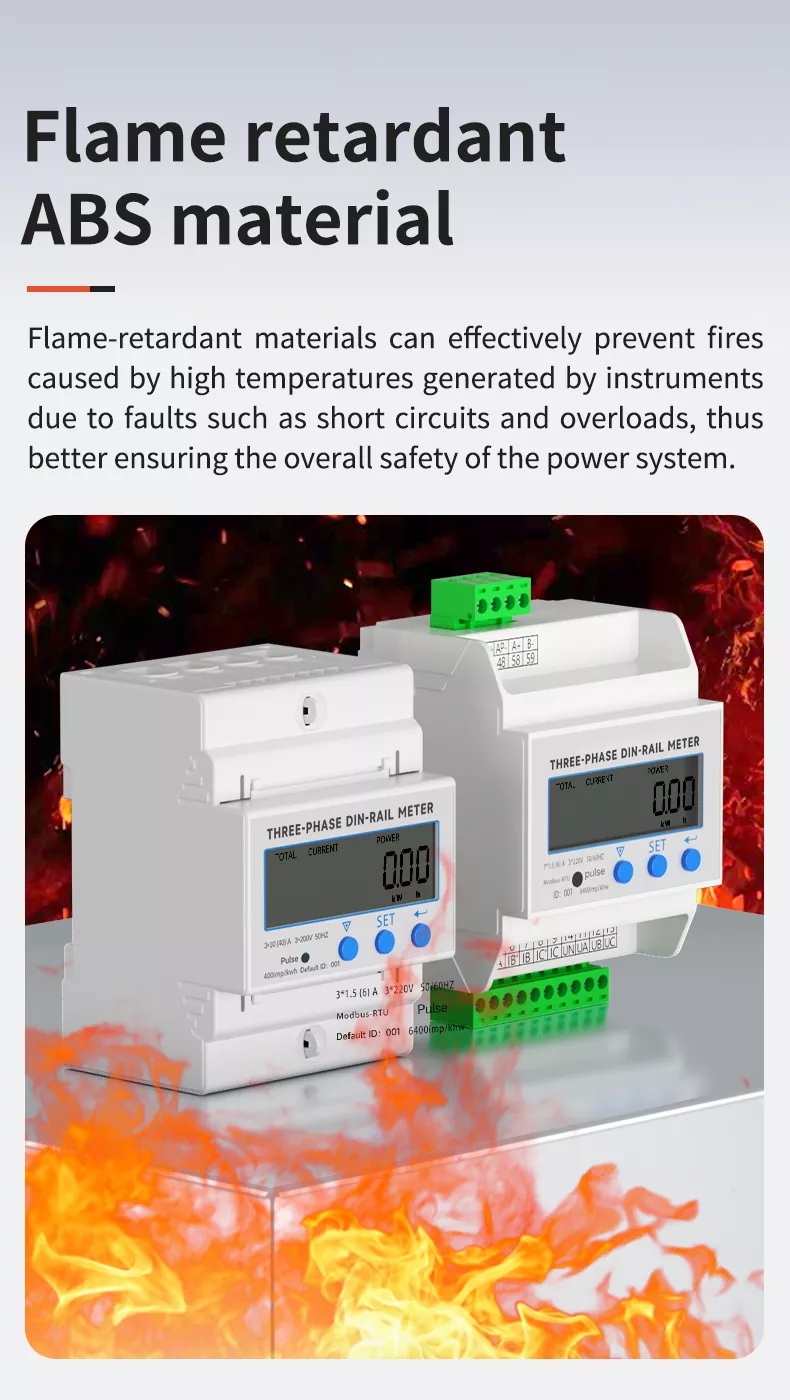

FLAMMHEMMENDES ABS-MATERIAL

Die Schale besteht aus hochleistungsfähigem, flammhemmendem ABS-Kunststoff mit hervorragenden Flammschutz- und Isoliereigenschaften. Es kann die Verbrennung wirksam hemmen und Brände verhindern, die durch hohe Temperaturen verursacht werden, die von Instrumenten aufgrund von Fehlern wie Kurzschlüssen und Überlastungen verursacht werden, wodurch die Gesamtsicherheit des Stromversorgungssystems besser gewährleistet wird. Das Material ist außerdem säure- und alkalibeständig, ölbeständig, alterungsbeständig und weist eine lange Lebensdauer auf.

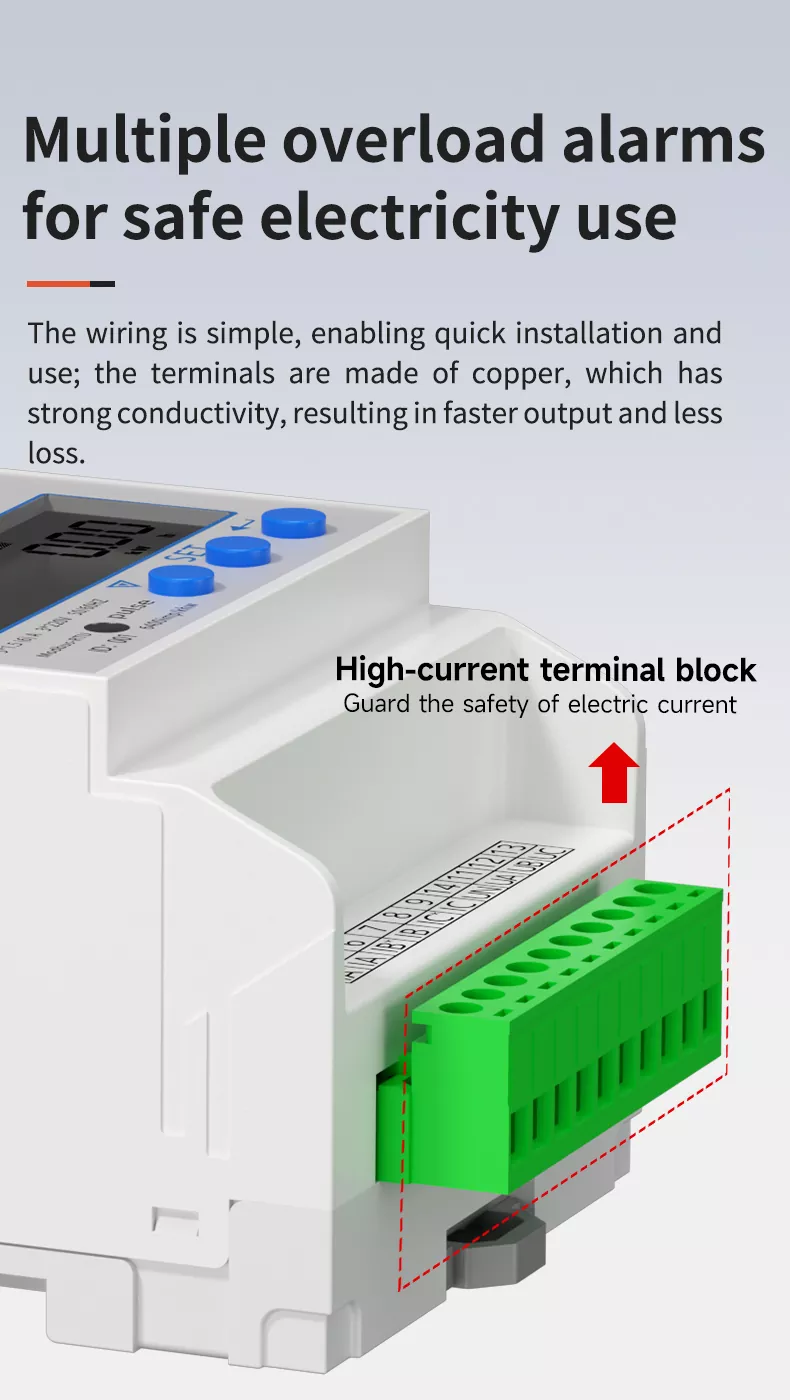

MEHRERE ÜBERLASTALARME FÜR EINE SICHERE STROMNUTZUNG

Die Verkabelung ist einfach und ermöglicht eine schnelle Installation und Verwendung; Die Anschlüsse bestehen aus Kupfer, das eine hohe Leitfähigkeit aufweist, was zu einer schnelleren Ausgabe und weniger Verlusten führt. Das Messgerät ist mit mehreren Überlastungsalarmfunktionen ausgestattet, die rechtzeitig einen Alarm auslösen können, wenn der Strom oder die Leistung den eingestellten Schwellenwert überschreitet, und Benutzer daran erinnern, Maßnahmen zu ergreifen, um Geräteschäden und Sicherheitsunfälle durch Überlastung zu vermeiden und so die Sicherheit des Stromverbrauchs wirksam zu gewährleisten.

EINFACHE INSTALLATION UND SICHERE VERKABELUNG

Das Messgerät ist für DIN35-mm-Standardführungsschienen geeignet und lässt sich einfach installieren und demontieren, ohne dass komplizierte Werkzeuge erforderlich sind. Die „Top-In-Bottom-Out“-Verkabelungsmethode ist klar und intuitiv und verfügt über eine klare Anschlussmarkierung, wodurch eine falsche Verkabelung wirksam vermieden werden kann. Die Hochstrom-Kupferklemmen sind fest und zuverlässig, lösen sich auch bei langfristigen Vibrationen nicht so leicht und gewährleisten so einen sicheren und stabilen Betrieb. Es kann eine Vorwärts-/Rückwärts-Strommessung durchführen, den gesamten Wirkstromverbrauch berechnen und erfordert für den langfristigen Einsatz kein Debuggen oder Kalibrieren.

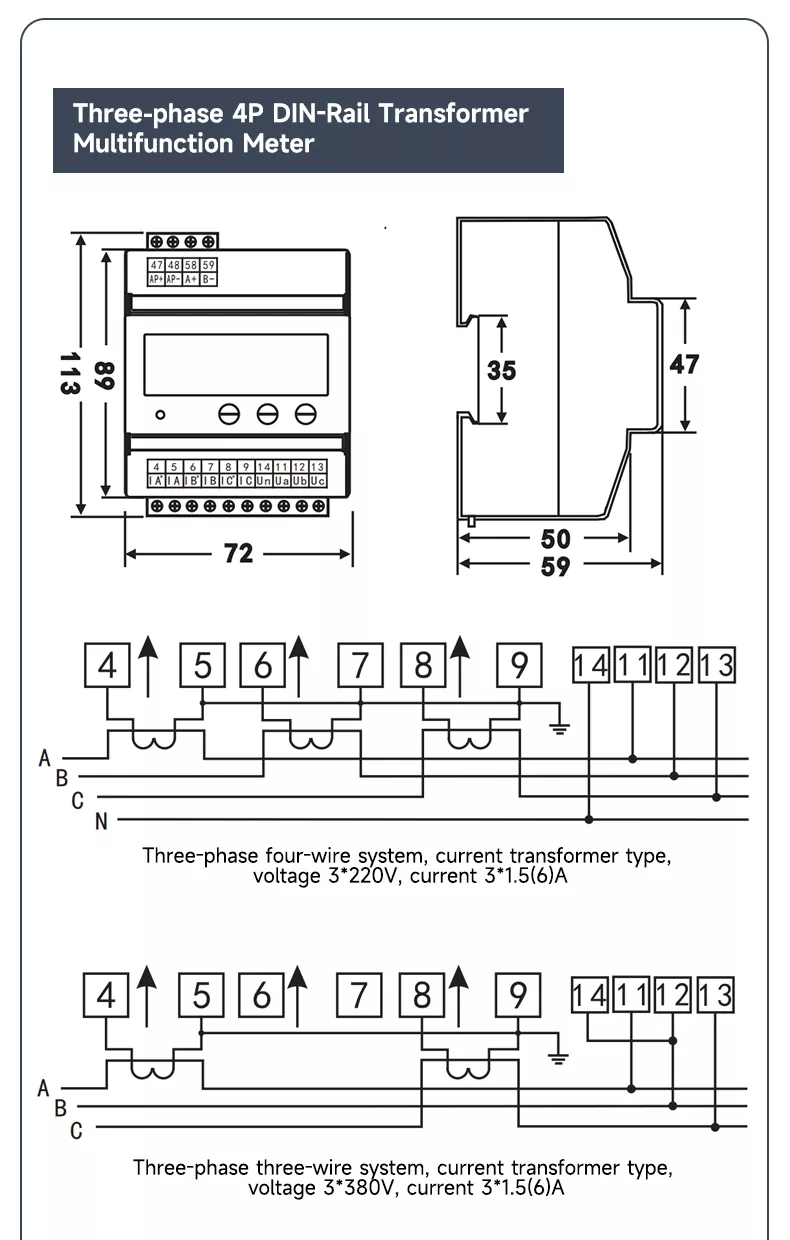

PRODUKTABMESSUNGEN (4P-MODELLSPEZIFISCH)

• GESAMTABMESSUNGEN: 72 mm (B) × 89 mm (H) × 59 mm (T)

• MONTAGEABMESSUNGEN: Kompatibel mit DIN35-mm-Standardführungsschienen

• ANSCHLUSSBELEGUNG: 13 Anschlüsse für Strom-/Spannungseingang und Kommunikation

• ABMESSUNGEN DES ALTERNATIVEN 4P-DIREKTTYPS: 72 mm (B) × 66 mm (H) × 65 mm (T)

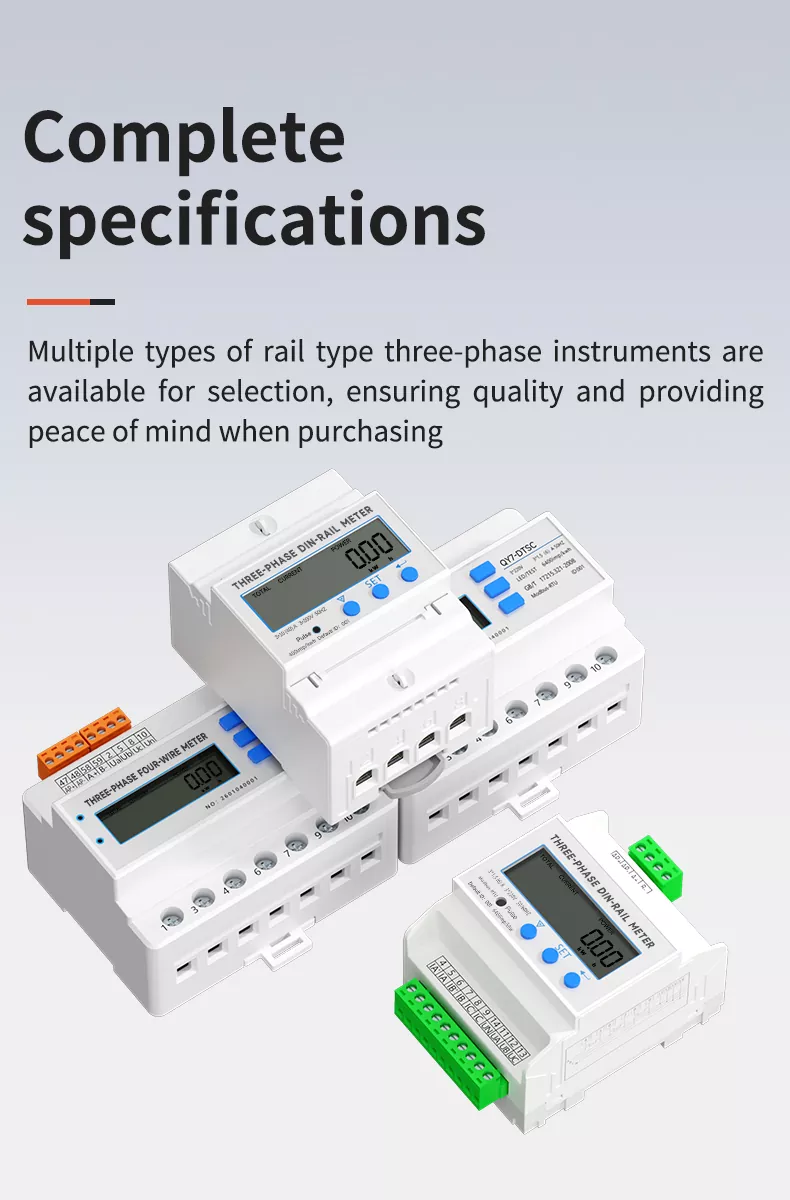

VOLLSTÄNDIGE SPEZIFIKATIONEN

Wir bieten ein umfassendes Sortiment an dreiphasigen DIN-Schienen-Zählermodellen, einschließlich Direkttyp und Transformatortyp, 4P und anderen Spezifikationen, um den Anforderungen unterschiedlicher Arbeitsbedingungen gerecht zu werden. Das Produkt unterstützt mehrere Spannungs- und Stromspezifikationen, ist mit Dreiphasen-Dreileiter- und Vierleitersystemen kompatibel und kann in großem Umfang in der Energieüberwachung, Energiemessung, industriellen Automatisierung und anderen Szenarien eingesetzt werden. Komplette Modelle, zuverlässige Qualität, die Sicherheit beim Kauf bietet.

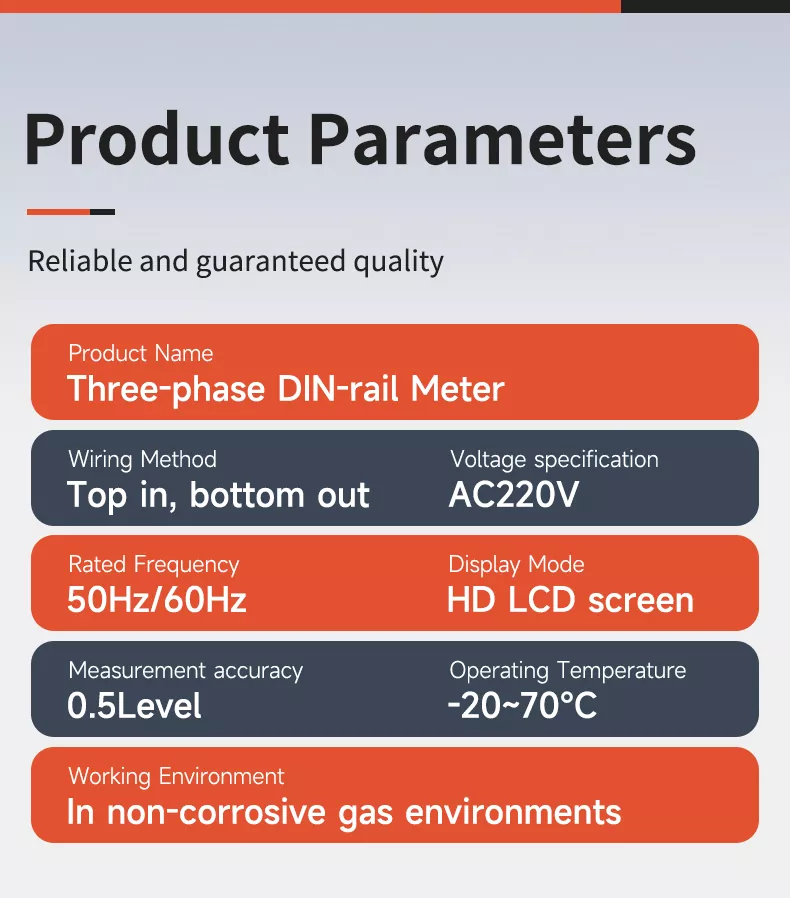

PRODUKTPARAMETER

SCHALTPLAN (4P-MODELLSPEZIFISCH)

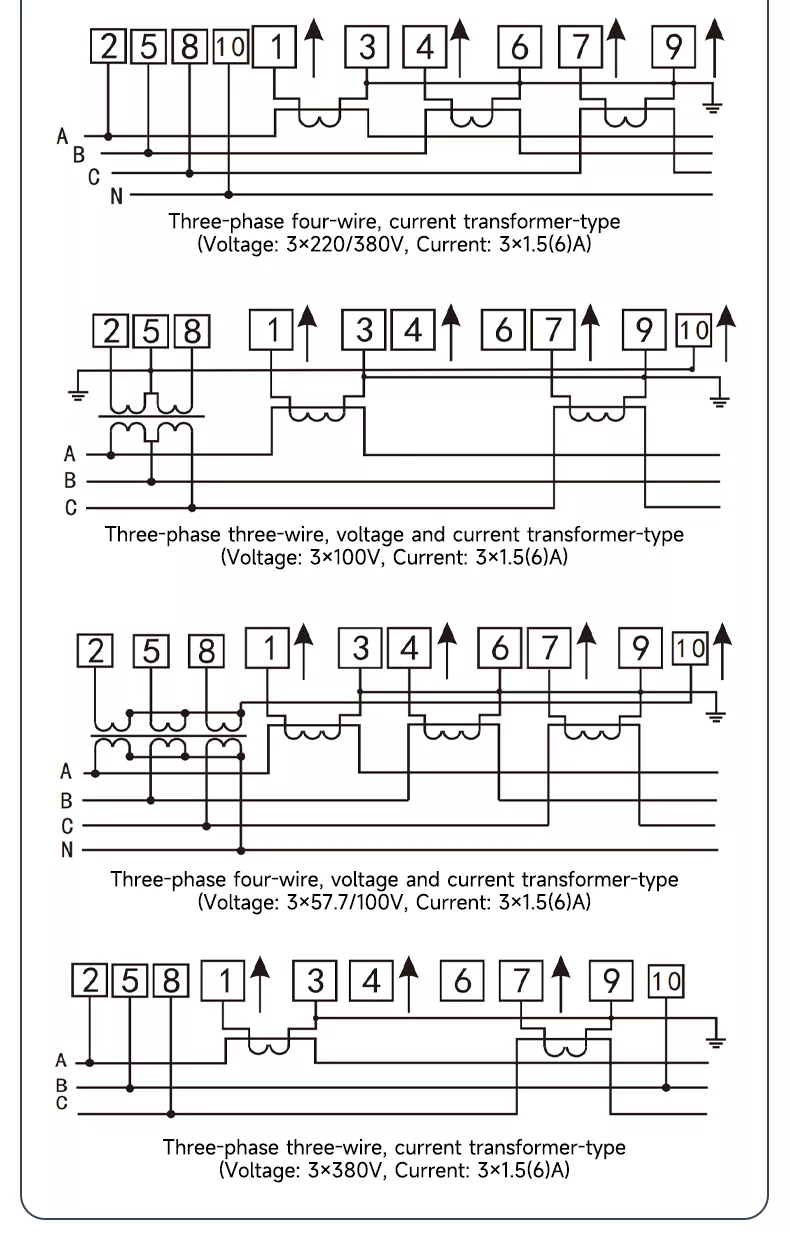

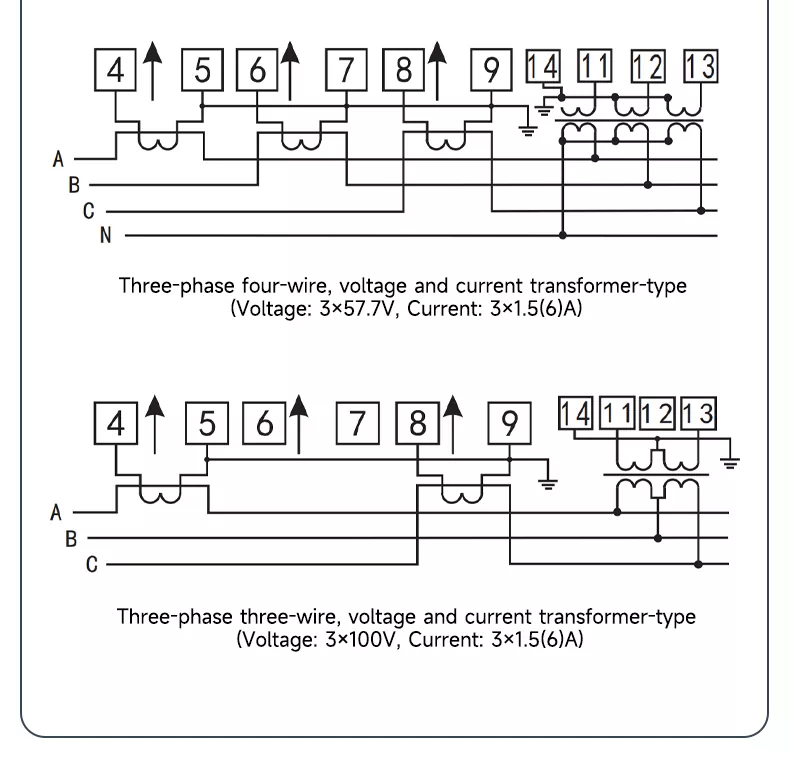

VERDRAHTUNG DES TRANSFORMATORTYPS

DREIPHASIGES VIERLEITERSYSTEM: SPANNUNG 3×220V, STROM 3×1,5(6)A

DREIPHASIGES DREILEITERSYSTEM: SPANNUNG 3×380V, STROM 3×1,5(6)A

DREIPHASIG, VIERDRAHT (SPANNUNG UND STROMTRANSFORMATOR): SPANNUNG 3×57,7 V, STROM 3×1,5(6)A

DREIPHASIG, DREI DRAHT (SPANNUNG UND STROMTRANSFORMATOR): SPANNUNG 3×100 V, STROM 3×1,5(6)A

DIREKTE VERKABELUNG (ZUR REFERENZ)

• DREIPHASIGER VIERDRAHT-DIREKTTYP: SPANNUNG 3×220/380V, STROM ≥3×5(20)A

• DREIPHASIGER DREIDRAHT-DIREKTTYP: SPANNUNG 3×380V, STROM ≥3×5(20)A

Eine klare Klemmenmarkierung und eine standardisierte Verkabelung machen die Installation sicherer und effizienter.

AUTORITÄT ZERTIFIZIERUNG

Unser dreiphasiges DIN-Schienen-Zähler hat professionelle Labortests und Zertifizierungen gemäß nationalen und internationalen Industriestandards bestanden. Der gesamte Produktionsprozess unterliegt einer strengen Qualitätskontrolle, einschließlich Genauigkeitskalibrierung, Spannungsfestigkeitstest, Alterungstest und anderen Verbindungen, um die Genauigkeit, Sicherheit und Stabilität jedes Produkts zu gewährleisten. Eine maßgebliche Zertifizierung bietet eine starke Garantie für die Massenbeschaffung und langfristige Zusammenarbeit globaler Kunden.

WEIT VERWENDET

Unser dreiphasiges 4P-DIN-Schienenmessgerät wird häufig verwendet in:

• UNTERSTATION: Stromüberwachung und Energiemanagement

• AUTOMATISIERUNGSGERÄTE: Industrielle Prozesssteuerung und Leistungsmessung

• FLOW PRODUCTION: Überwachung und Statistik des Energieverbrauchs der Fabrik

• VERTEILERSCHRANK: Überwachung und Schutz der Parameter des Stromverteilungssystems

• WOHNGEBÄUDE: Intelligente Energiemessung und Haushaltsenergiemanagement

• KAUFHAUS: Statistik und Analyse des Energieverbrauchs von Gewerbegebäuden

FAQ (6 ARTIKEL)

1. WAS IST DIE HAUPTFUNKTION DIESES PRODUKTS?

Es wird hauptsächlich zur umfassenden Überwachung elektrischer Parameter (Spannung, Strom, Leistung, Energie usw.), Energiemessung, abnormalem Alarm und Kommunikations-Upload in dreiphasigen Stromversorgungssystemen verwendet und eignet sich für industrielle Automatisierungs-, Stromverteilungs- und Energiemanagementszenarien.

2.WIE IST DIE GENAUIGKEIT?

Es verfügt über eine hohe Präzision von 0,5 Stufen, die industrielle Mess- und gesetzliche Messstandards erfüllt und eine genaue Datenerfassung und Energiemessung gewährleistet.

3.Welche Verkabelungsmethoden werden unterstützt?

Es unterstützt sowohl den direkten Anschluss (für niedrigen Strom) als auch den Transformatoranschluss (für hohen Strom/hohe Spannung), ist kompatibel mit dreiphasigen Dreileiter- und Vierleitersystemen und bietet flexible Verkabelungsoptionen.

4. Wie groß ist der Betrachtungswinkel des LCD-Bildschirms?

Der Bildschirm verfügt über ein vollständiges Sichtfeld von 178° und ermöglicht eine klare Datenablesung aus jedem Winkel ohne tote Winkel.

5.HAT ES EINE KOMMUNIKATIONSFUNKTION?

Ja, es unterstützt das Kommunikationsprotokoll Modbus RTU, das das Hochladen von Daten und die Fernüberwachung realisieren kann und für intelligente Energieverwaltungssysteme geeignet ist.

6.WIE IST DER BETRIEBSTEMPERATURBEREICH?

Die Standardbetriebstemperatur beträgt 20–70 °C, und erweiterte Modelle können bis zu 75 °C aushalten und eignen sich für verschiedene Industrieumgebungen.
