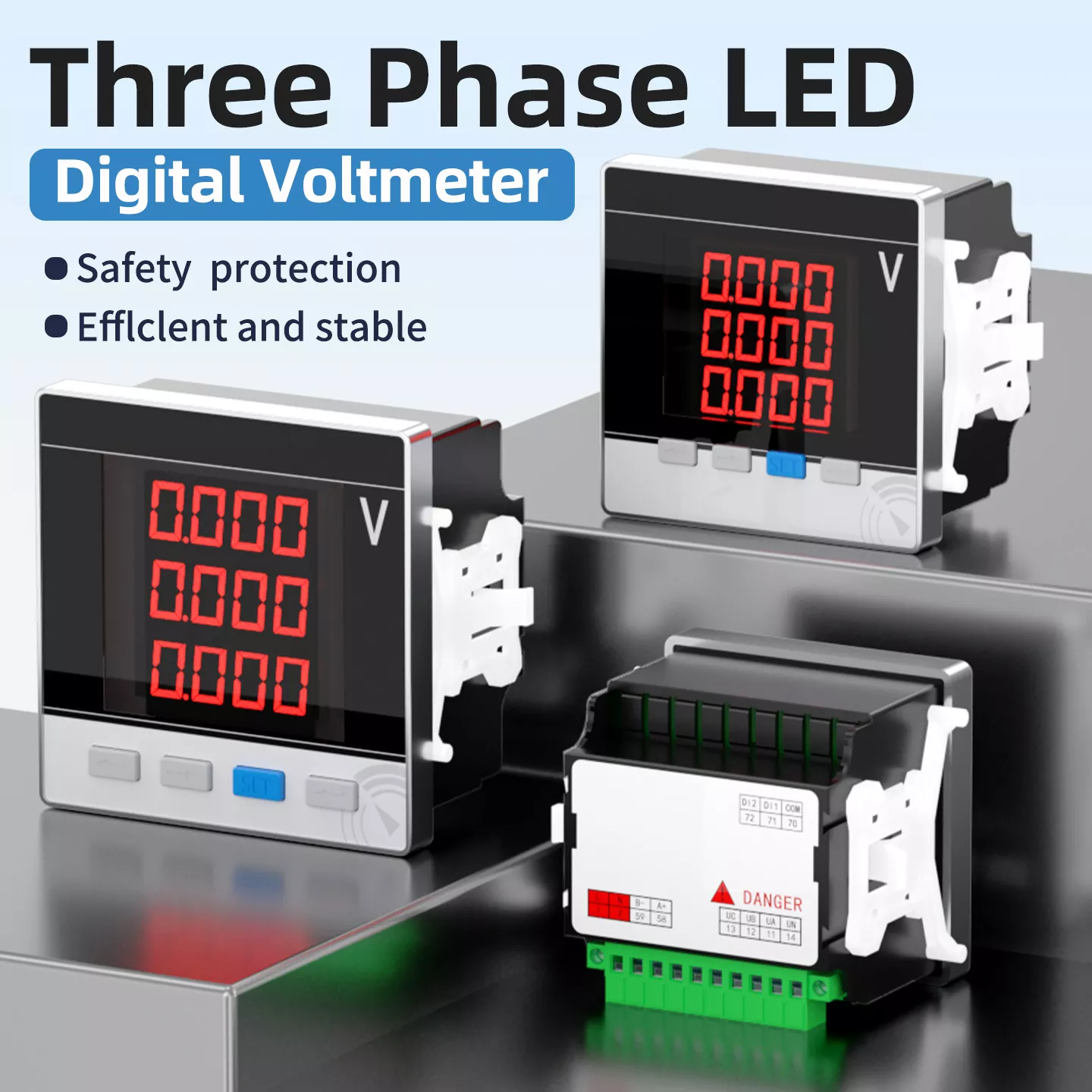

Dreiphasiges LED-Digitalvoltmeter

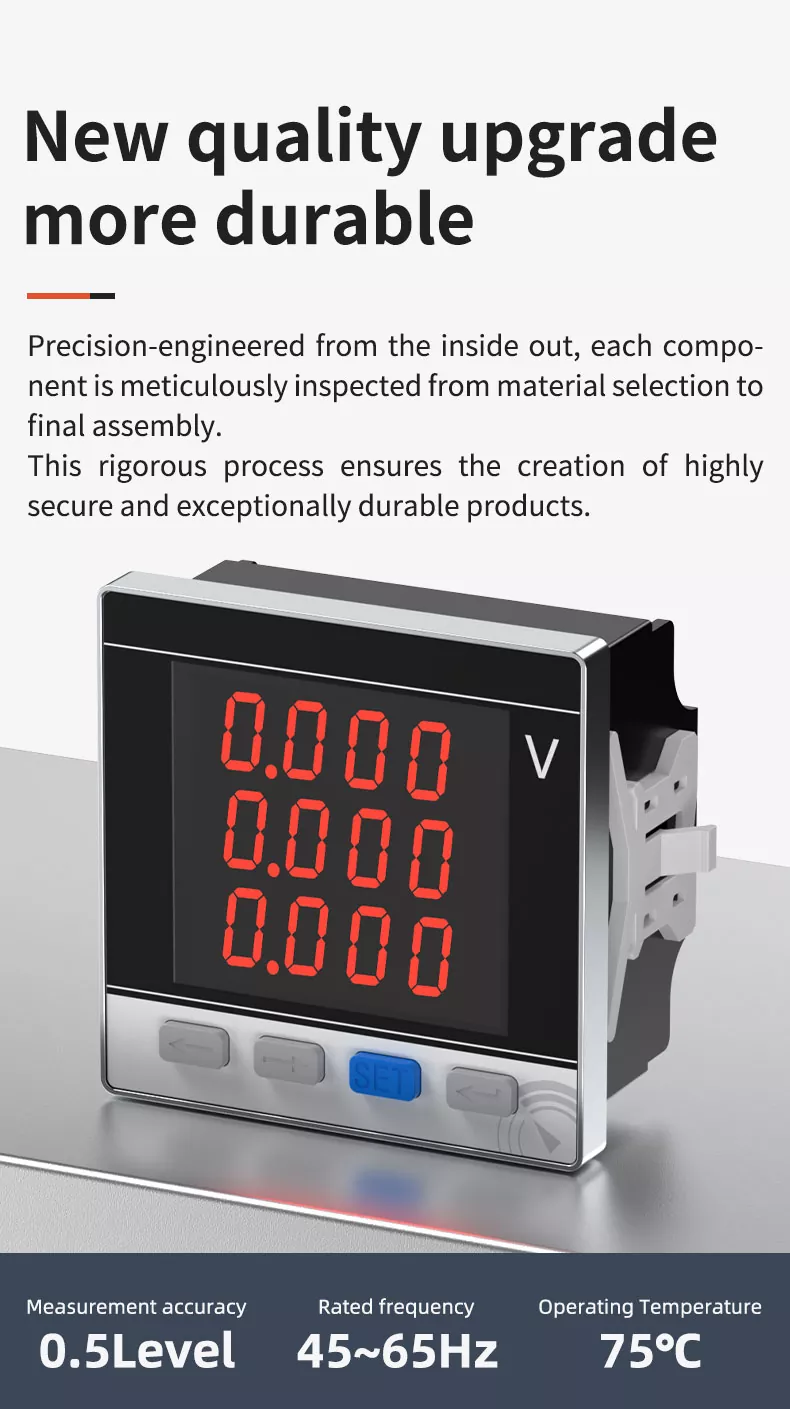

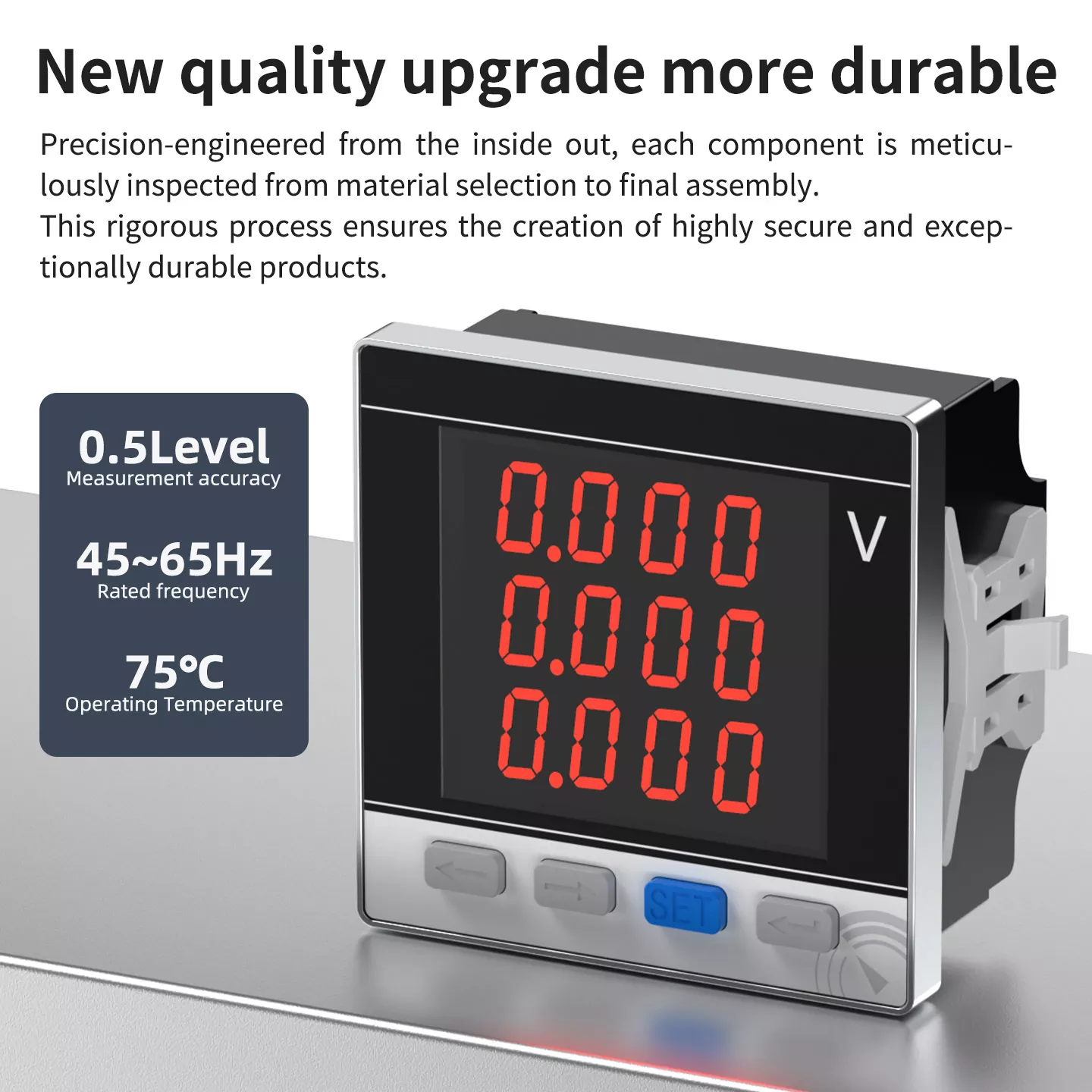

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

Unser Dreiphasen-Voltmeter wurde einer vollständigen Qualitätsverbesserung unterzogen. Jede Komponente ist von innen nach außen präzisionsgefertigt und wird von der Materialauswahl bis zur Endmontage sorgfältig geprüft. Wir verwenden importierte hochwertige Chips und integrierte Schweißtechnologie, um eine schnelle Kernverarbeitung und stabile Leistung zu gewährleisten. Die Schale besteht aus hochfestem, flammhemmendem ABS-Material, das säure- und alkalibeständig, ölbeständig, alterungsbeständig und stoßfest ist. Jedes Produkt wird vor Verlassen des Werks einem strengen Alterungstest, einer Genauigkeitskalibrierung und einem Spannungsfestigkeitstest unterzogen, um eine äußerst sichere und außergewöhnlich langlebige Leistung zu gewährleisten.

• Messgenauigkeit: 0,5 Level

• Nennfrequenz: 45~65Hz

• Betriebstemperatur: Bis zu 75 °C

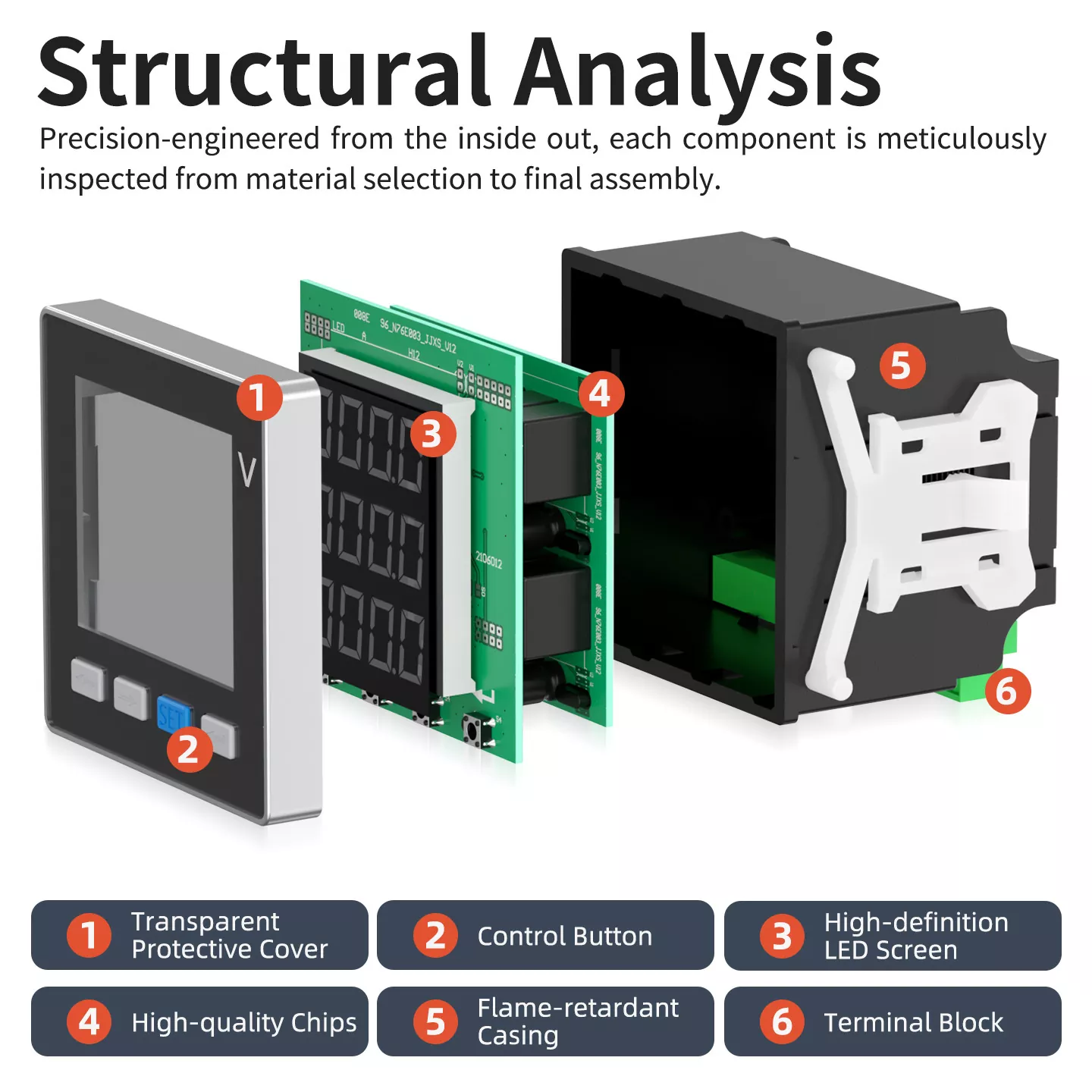

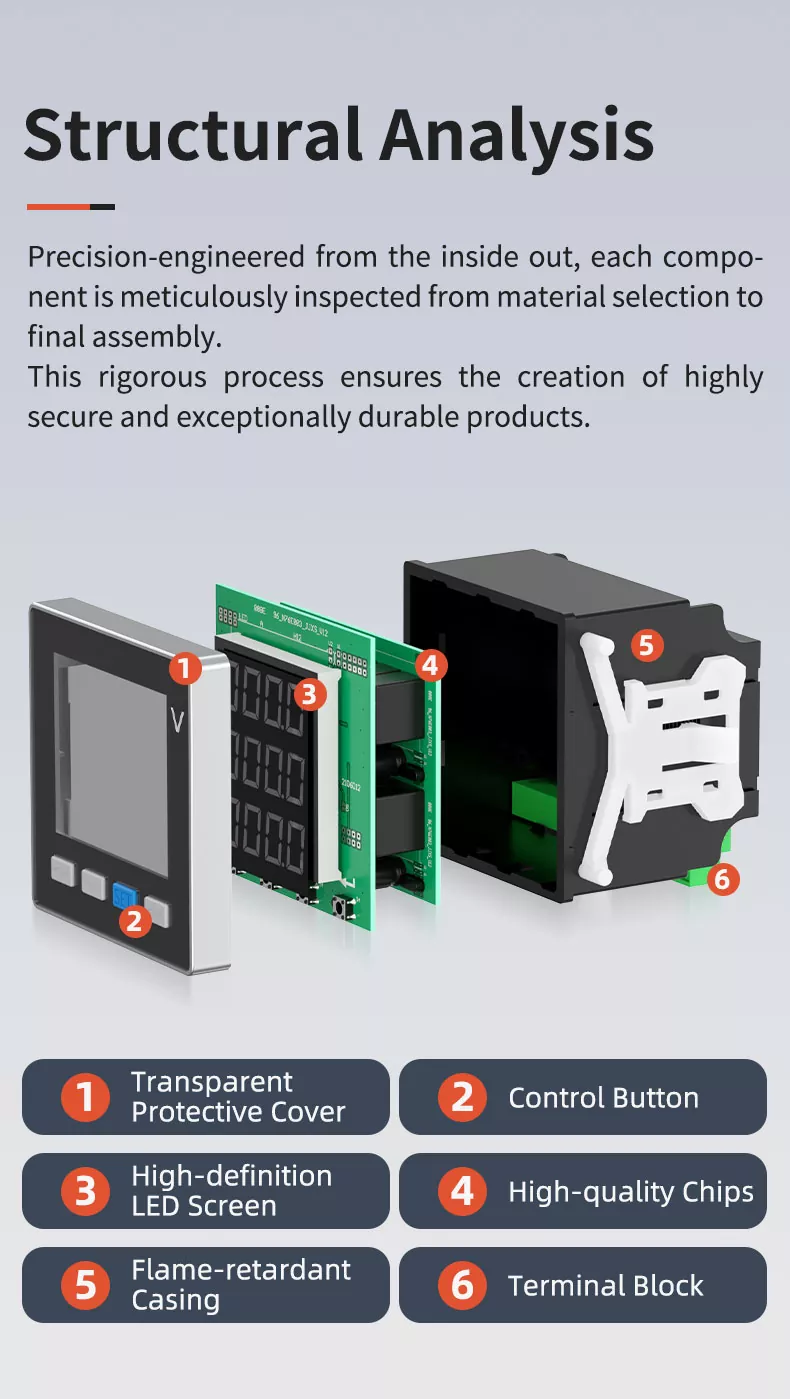

STRUKTURANALYSE

Das Voltmeter hat eine kompakte und wissenschaftliche Struktur und besteht aus 6 Kernkomponenten:

1. TRANSPARENTE SCHUTZABDECKUNG: Schützt den Bildschirm vor Kratzern und Staub und sorgt so für eine dauerhaft klare Anzeige.

2. STEUERTASTE: Empfindlich und reaktionsschnell, unterstützt Parametereinstellung, Datenabfrage und Modusumschaltung.

3. HOCHAUFLÖSENDER LED-BILDSCHIRM: Großes Zeichendisplay mit starker Anti-Interferenz-Fähigkeit, sodass die Daten auf einen Blick klar sind.

4. HOCHWERTIGE CHIPS: Importierte Chips mit integrierter Schweißung, die eine Messgenauigkeit von 0,5 Stufen und eine stabile Leistung gewährleisten.

5. FLAMMHEMMENDES GEHÄUSE: Hochfester technischer Kunststoff, alterungsbeständig, korrosionsbeständig und bietet zuverlässigen Sicherheitsschutz.

6. KLEMMENBLOCK: Hochwertige Kupferklemmen mit engerer Kontaktfläche und höherer Verschleißfestigkeit, die eine sichere Verkabelung gewährleisten.

KERNVORTEILE

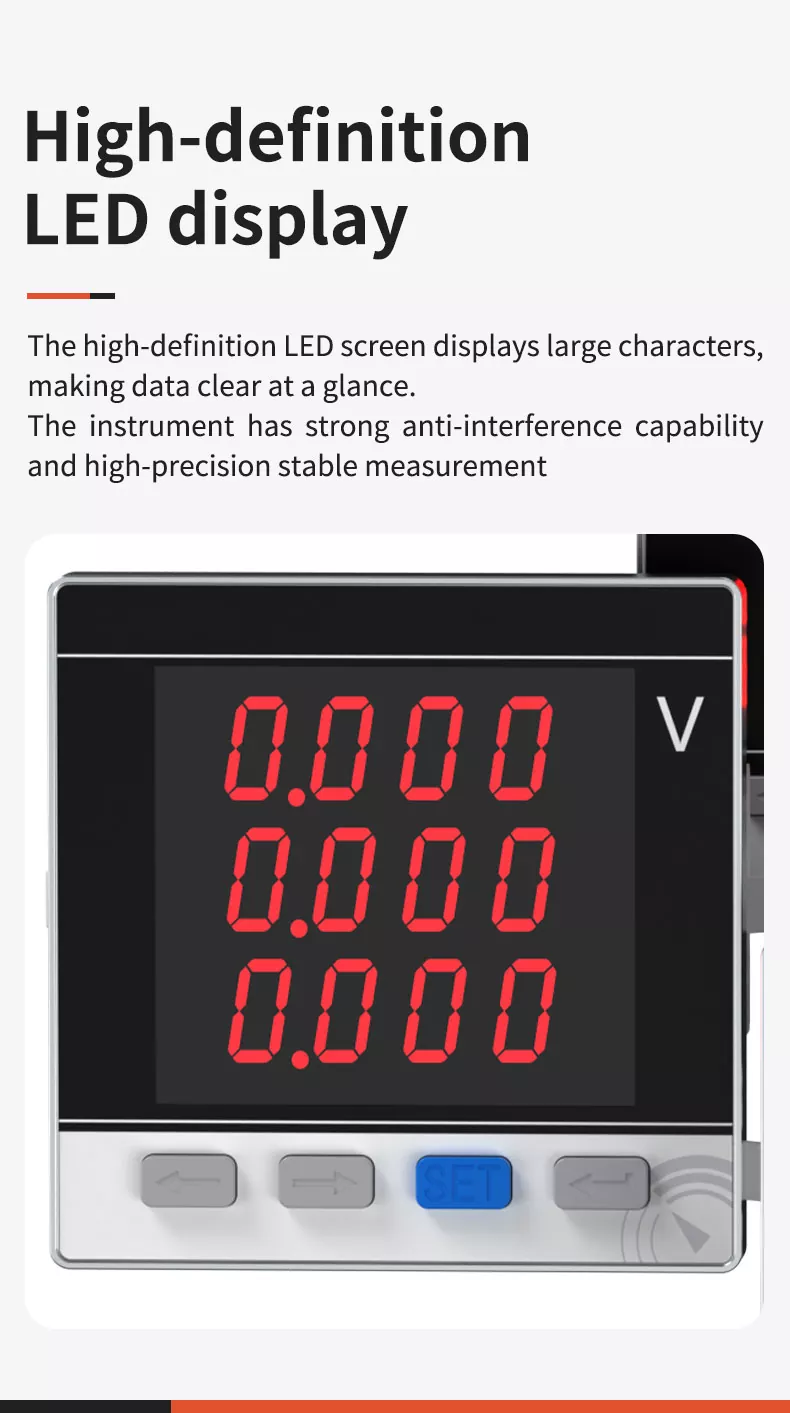

1. HIGH-DEFINITION-LED-ANZEIGE

Das Produkt ist mit einer hochhellen LED-Digitalanzeige ausgestattet, die sich durch hohe Klarheit, hohen Kontrast und großen Betrachtungswinkel auszeichnet. Die Datenanzeige ist auf einen Blick klar und auch in dunklen Umgebungen gut ablesbar. Das Display hat eine stabile Leistung, kein Flackern, keine Unschärfe und kann einen guten Betriebsstatus über einen langen Zeitraum aufrechterhalten, was den Benutzern eine bequeme und intuitive Spannungsüberwachungserfahrung bietet. Das Instrument verfügt über eine starke Anti-Interferenz-Fähigkeit und eine hochpräzise, ​​stabile Messung.

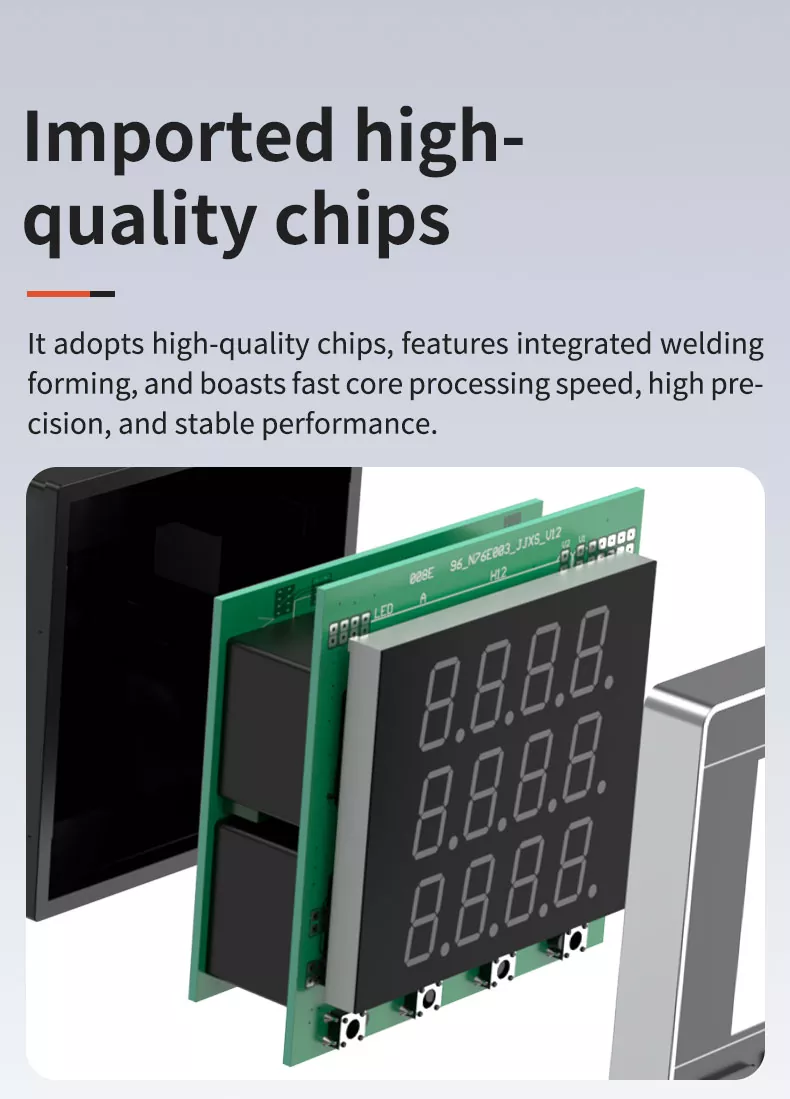

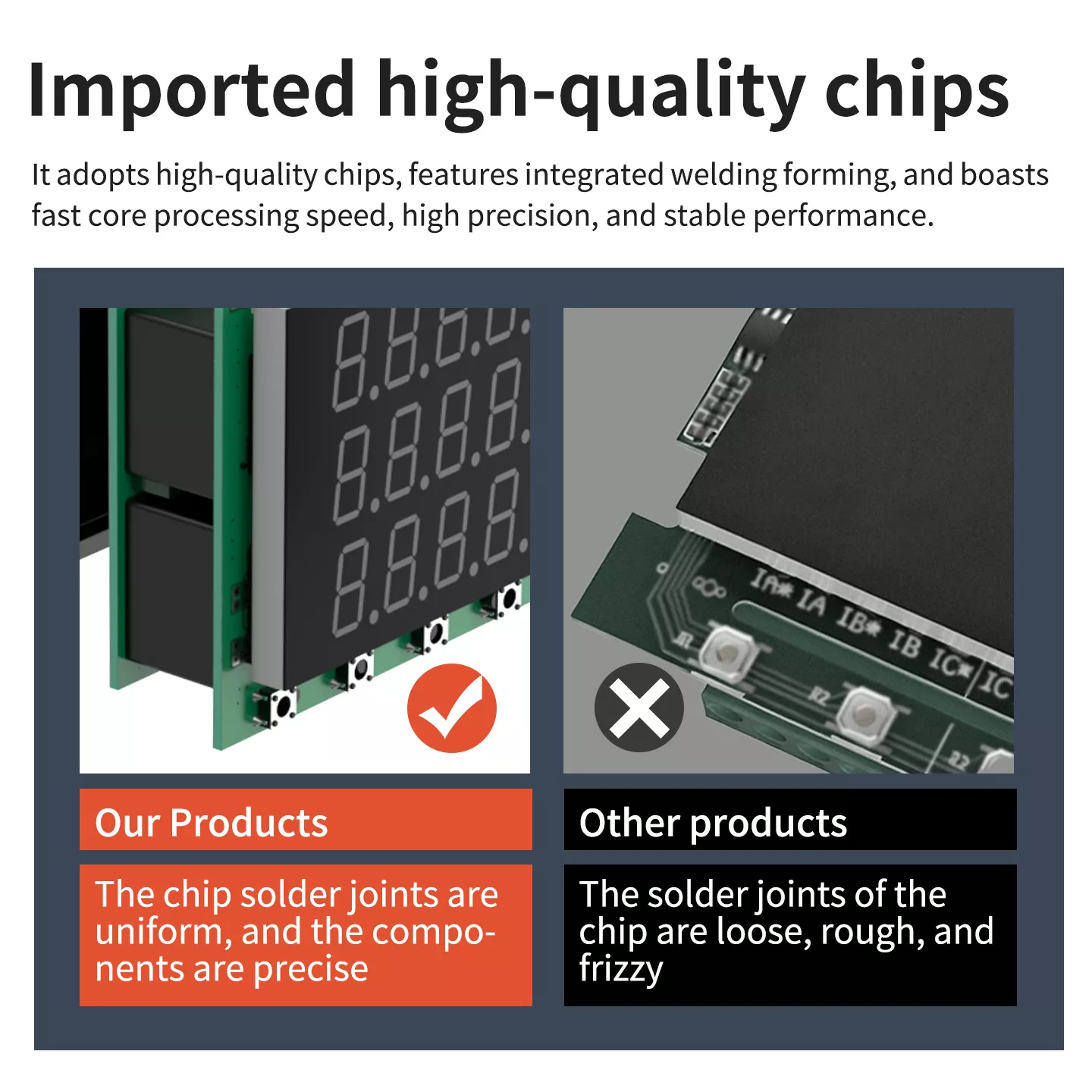

2.IMPORTIERTE HOCHWERTIGE CHIPS

Es verwendet importierte, hochwertige Chips, verfügt über eine integrierte Schweißformung und zeichnet sich durch eine schnelle Kernverarbeitungsgeschwindigkeit, hohe Präzision und stabile Leistung aus. Die Chip-Lötstellen sind gleichmäßig und die Komponenten sind präzise, ​​was einen zuverlässigen Betrieb und eine lange Lebensdauer gewährleistet.

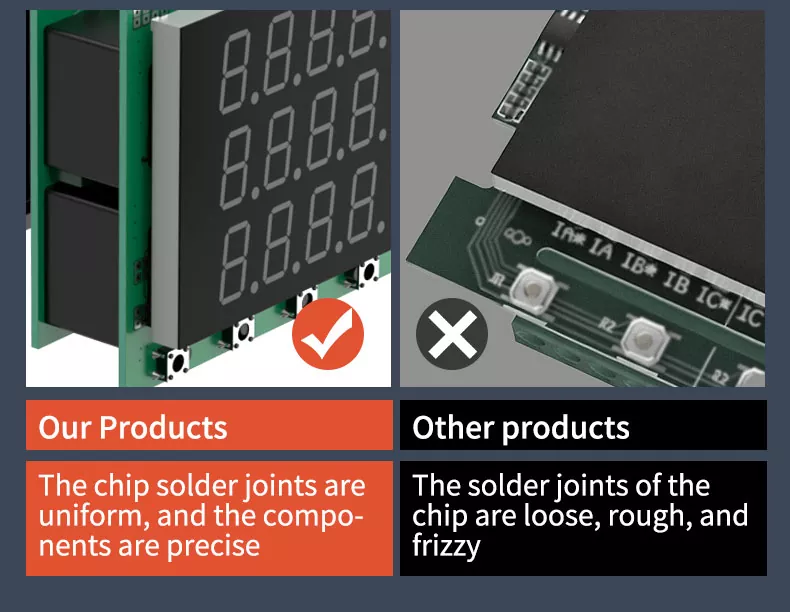

3. UNSERE PRODUKTE VS. ANDERE PRODUKTE

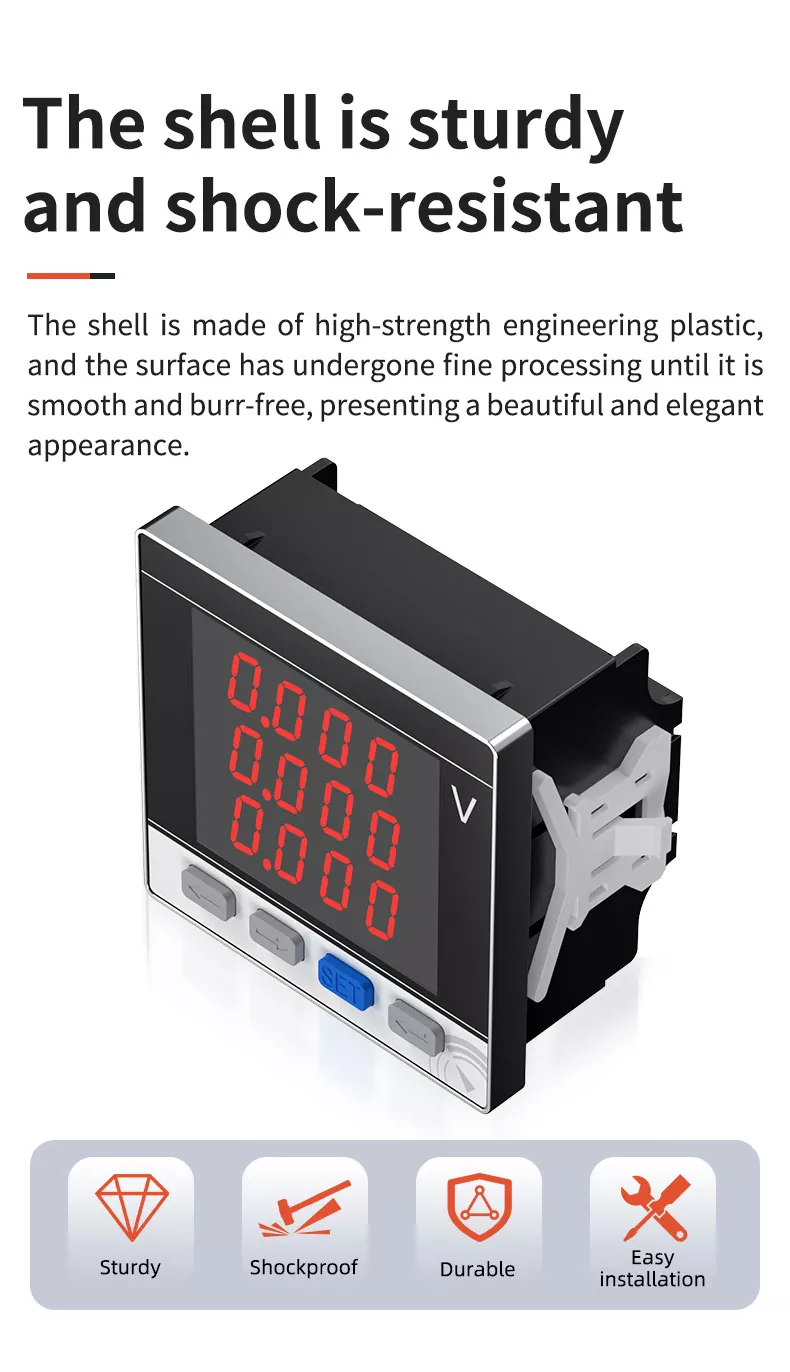

4. Stabile und stoßfeste Schale

Die Schale besteht aus hochfestem technischem Kunststoff und die Oberfläche wurde einer Feinbearbeitung unterzogen, bis sie glatt und gratfrei ist und ein schönes und elegantes Aussehen bietet. Es verfügt über eine hervorragende Stoß- und Druckfestigkeit, widersteht täglichen Kollisionen und mechanischen Vibrationen und verformt oder beschädigt sich nicht. Das Material ist korrosions- und alterungsbeständig und eignet sich für den langfristigen, stabilen Einsatz in verschiedenen komplexen Industrieumgebungen. Es bietet die Vorteile von Robustheit, Stoßfestigkeit, Langlebigkeit und einfacher Installation.

FLAMMHEMMENDES ABS-MATERIAL

Die Schale besteht aus hochleistungsfähigem, flammhemmendem ABS-Kunststoff mit hervorragenden Flammschutz- und Isoliereigenschaften. Es kann die Verbrennung wirksam hemmen und Brände verhindern, die durch hohe Temperaturen verursacht werden, die von Instrumenten aufgrund von Fehlern wie Kurzschlüssen und Überlastungen verursacht werden, wodurch die Gesamtsicherheit des Stromversorgungssystems besser gewährleistet wird. Das Material ist außerdem säure- und alkalibeständig, ölbeständig, alterungsbeständig und weist eine lange Lebensdauer auf.

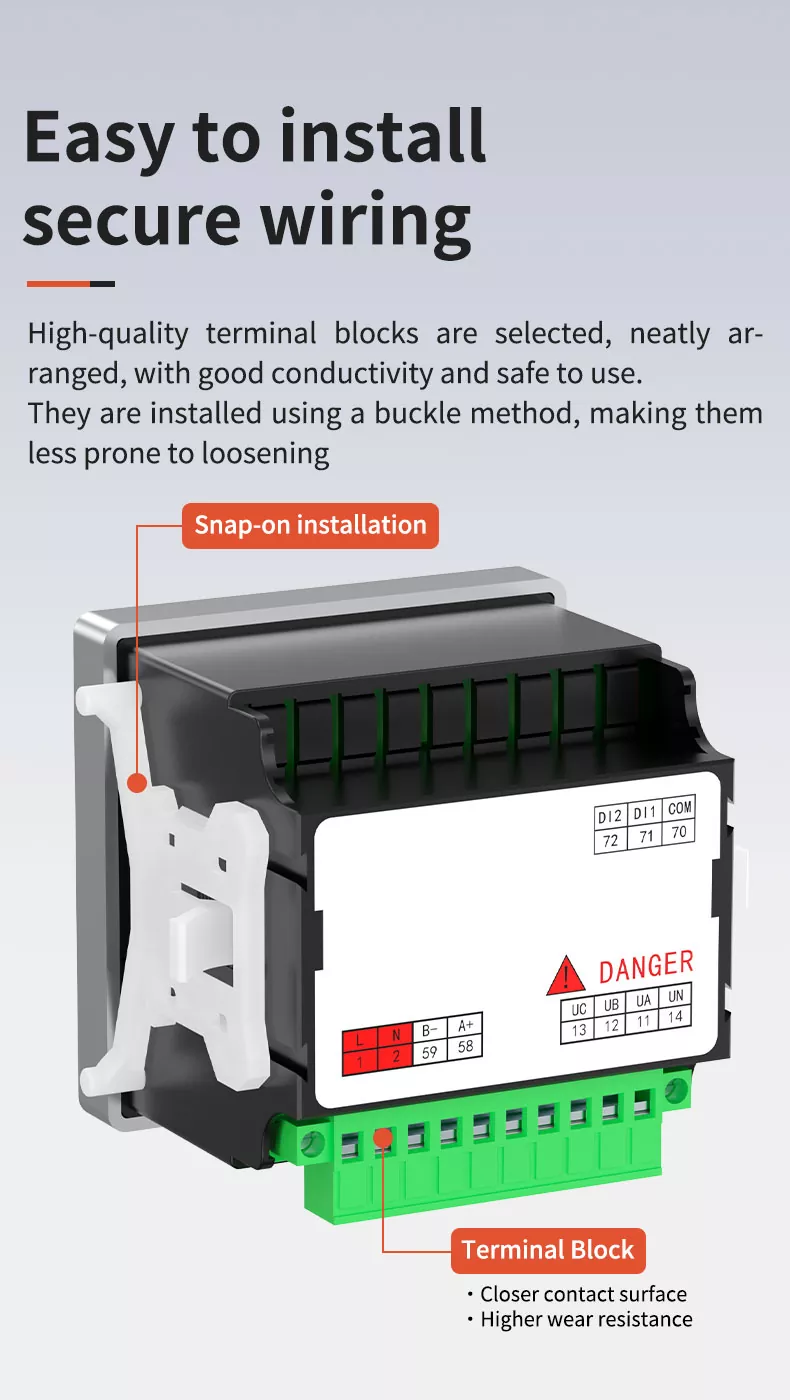

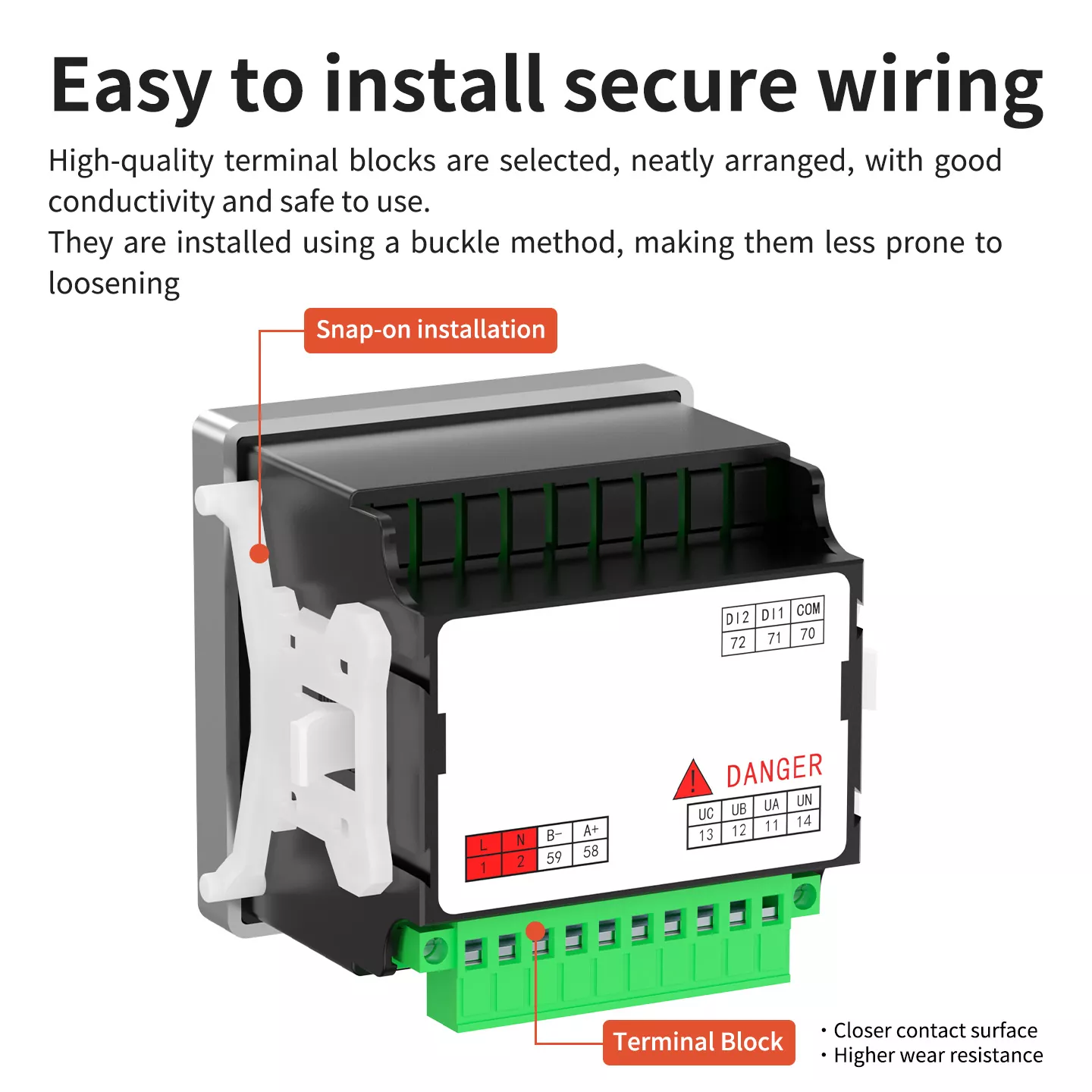

EINFACHE INSTALLATION UND SICHERE VERKABELUNG

Hochwertige Klemmenblöcke werden ausgewählt, ordentlich angeordnet, haben eine gute Leitfähigkeit und sind sicher zu verwenden. Sie werden mithilfe einer Schnallenmethode (Einrasten) installiert, wodurch sie weniger anfällig für Lockerungen sind. Der Klemmenblock verfügt über eine engere Kontaktfläche und eine höhere Verschleißfestigkeit und gewährleistet so eine sichere und zuverlässige Verkabelung. Das aufsteckbare Installationsdesign ermöglicht eine schnelle Installation und Demontage, ohne dass komplizierte Werkzeuge erforderlich sind, und eignet sich für verschiedene Panelmontageszenarien.

INSTALLATIONSMETHODE

1. Richten Sie das Voltmeter von vorne auf das Montageloch auf der Platte aus.

2. Führen Sie das Voltmeter in das Montageloch ein, bis es bündig mit der Platte abschließt.

3. Bringen Sie die Schnappklammern von der Rückseite an, um das Voltmeter fest auf der Platte zu befestigen.

4. Schließen Sie die Verkabelung gemäß dem Klemmenbelegungsplan und den Verdrahtungsanweisungen an.

PRODUKTABMESSUNGEN

Wir bieten eine vollständige Palette dreiphasiger LED-Digitalvoltmeter-Modelle an, darunter drei gängige Größen:

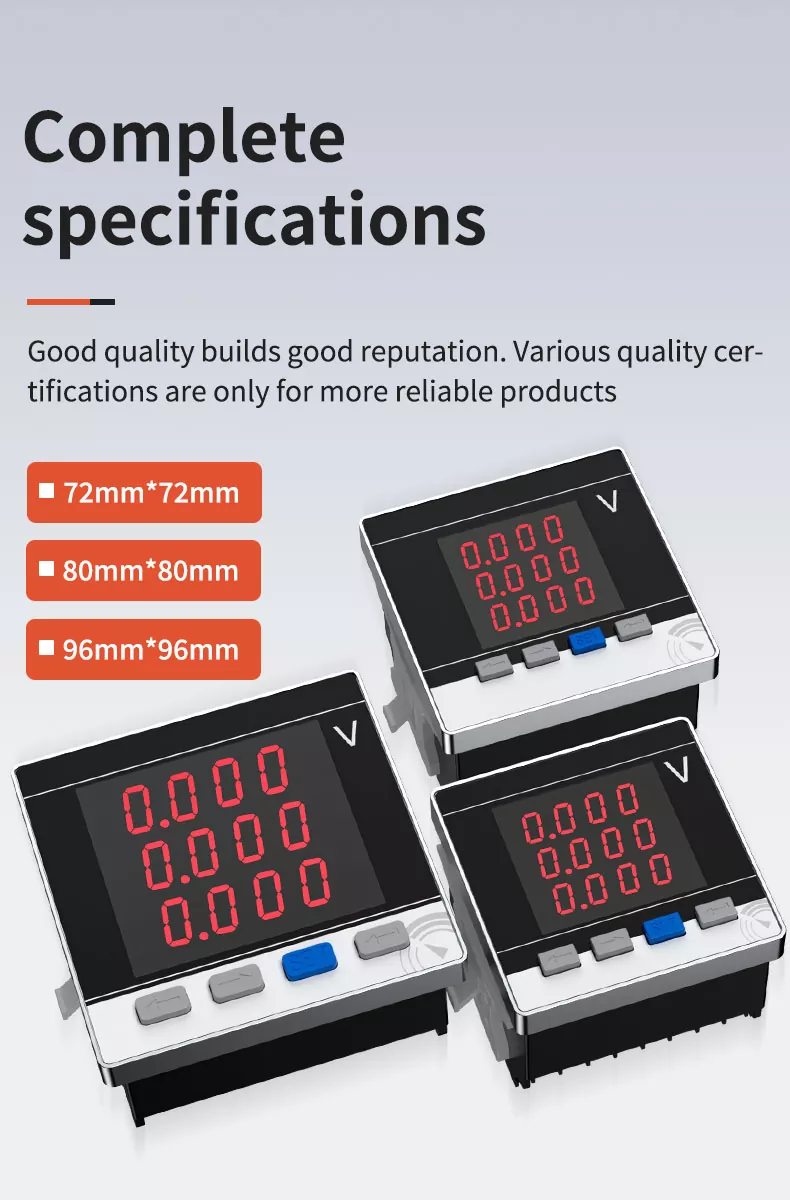

VOLLSTÄNDIGE SPEZIFIKATIONEN

Gute Qualität schafft einen guten Ruf. Verschiedene Qualitätszertifizierungen gelten nur für zuverlässigere Produkte. Mehrere Modelle zur Auswahl:

• 72mm×72mm

• 80mm×80mm

• 96mm×96mm

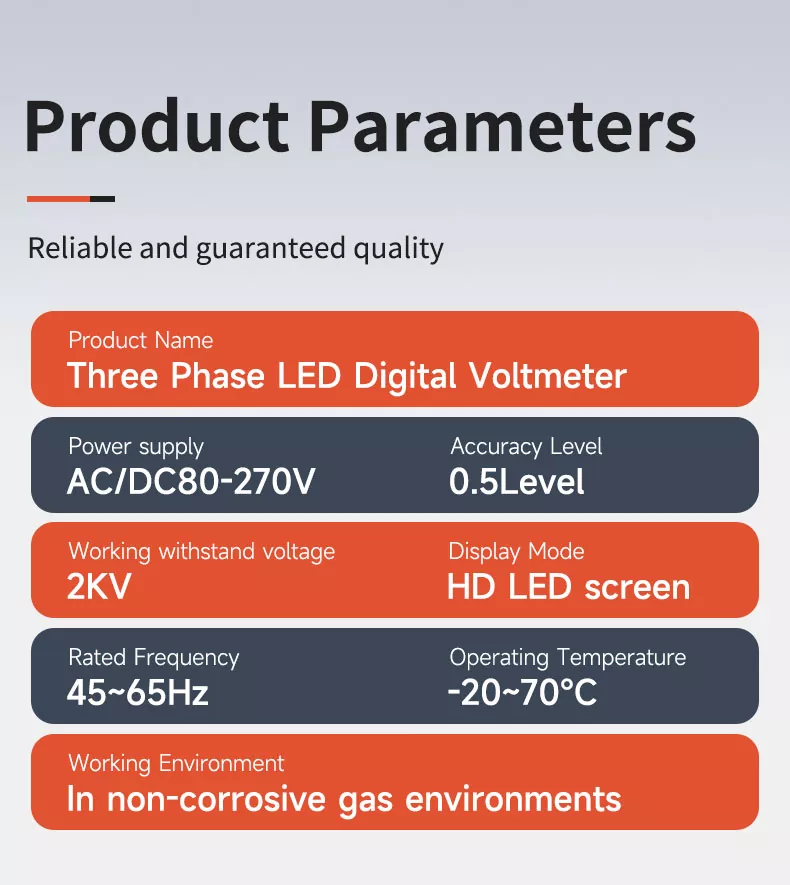

PRODUKTPARAMETER

VERDRAHTUNG UND ANSCHLUSSLAYOUT

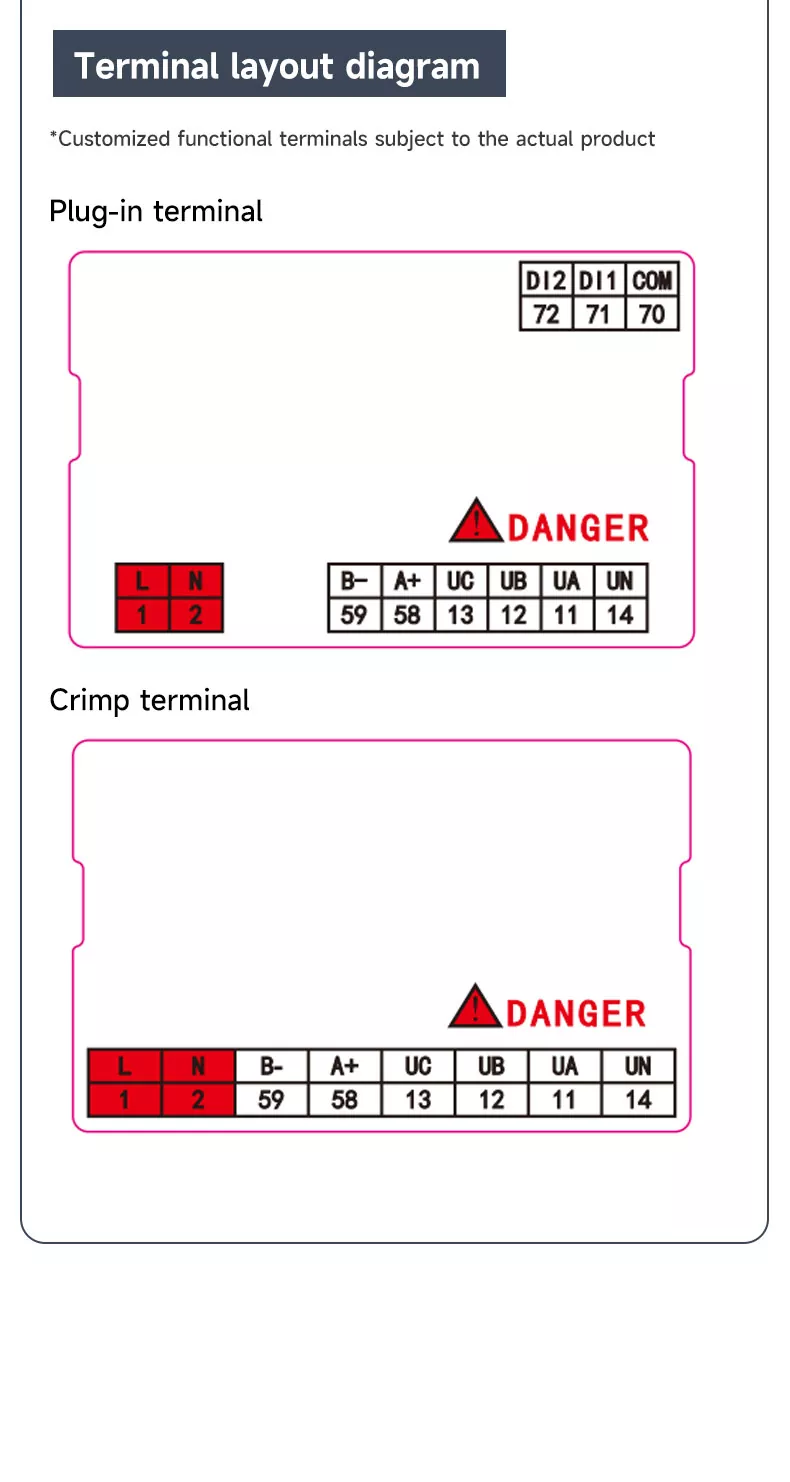

KLEMMENLAYOUT-DIAGRAMM

• Steckanschluss: Enthält Anschlüsse für Hilfsstromversorgung (L/N), Kommunikation (A+/B) und Spannungseingang (UA/UB/UC/UN).

• Crimp-Anschluss: Vereinfachtes Layout für grundlegende Spannungsmessung und Stromversorgung, geeignet für Standardanwendungen.

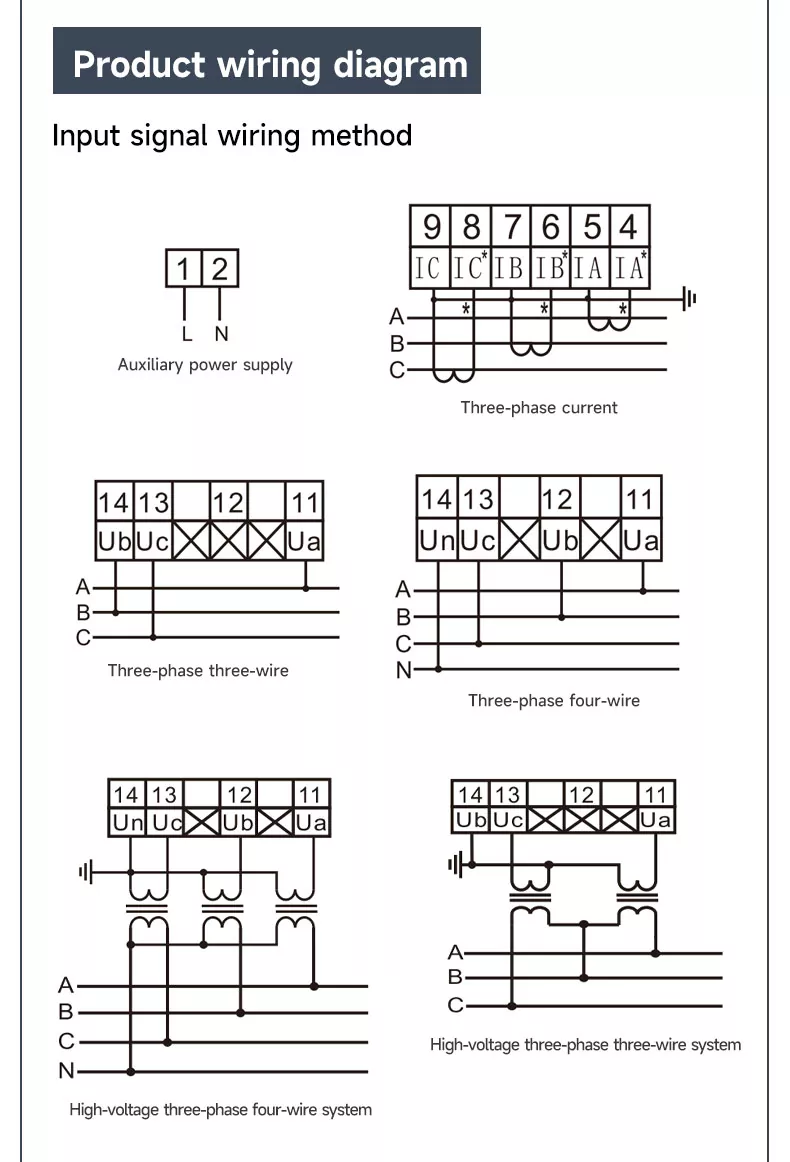

PRODUKTSCHALTPLAN

Unterstützt mehrere Verkabelungsmodi:

• Dreiphasen-Dreileitersystem (mit/ohne Spannungswandler)

• Dreiphasen-Vierleitersystem (mit/ohne Spannungswandler)

• Hochspannungs-Dreiphasen-Dreileiter-/Vierleiter-System (mit Spannungstransformator)

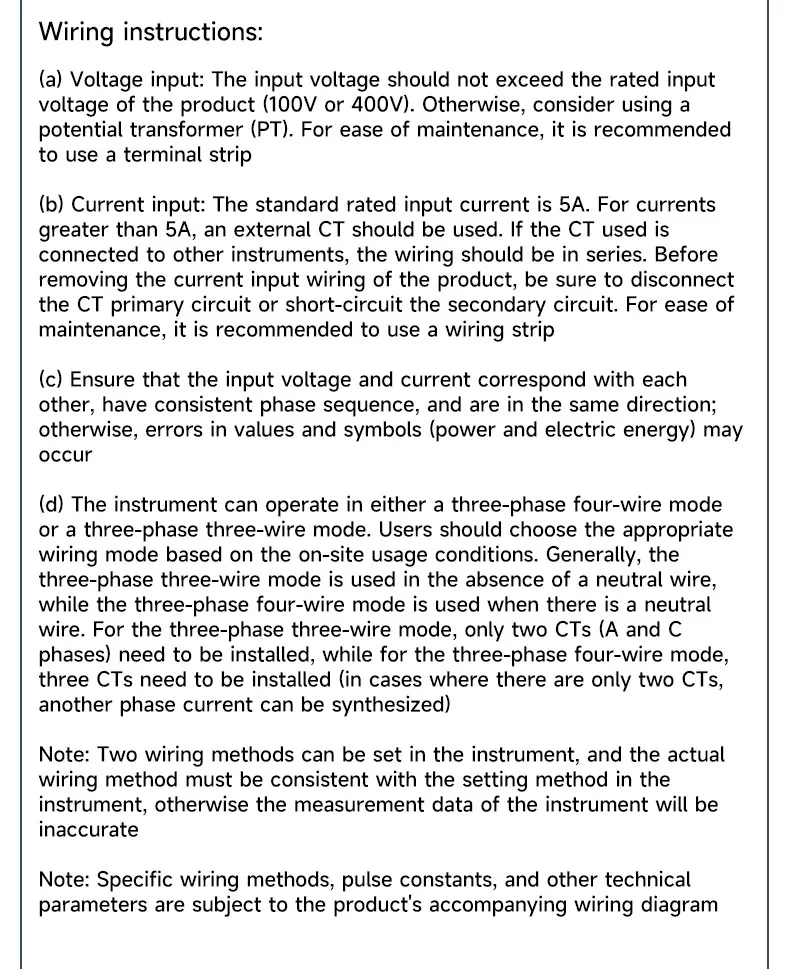

VERKABELUNGSANLEITUNG

Spannungseingang: Die Eingangsspannung sollte die Nenneingangsspannung des Produkts (100 V oder 400 V) nicht überschreiten. Andernfalls sollten Sie die Verwendung eines Spannungstransformators (PT) in Betracht ziehen. Aus Gründen der Wartungsfreundlichkeit empfiehlt sich die Verwendung einer Klemmleiste.

Stromeingang: Der Standard-Nenneingangsstrom beträgt 5 A. Bei Strömen über 5 A sollte ein externer Stromwandler verwendet werden. Wenn der verwendete Stromwandler mit anderen Instrumenten verbunden ist, sollte die Verkabelung in Reihe erfolgen. Bevor Sie die Stromeingangsverkabelung des Produkts entfernen, trennen Sie unbedingt den Primärstromkreis des Stromwandlers oder schließen Sie den Sekundärstromkreis kurz.

Phasenfolge: Stellen Sie sicher, dass die Eingangsspannung und der Eingangsstrom übereinstimmen, eine konsistente Phasenfolge aufweisen und in die gleiche Richtung weisen. Andernfalls kann es zu Fehlern in Werten und Symbolen kommen.

Verkabelungsmodus: Das Gerät kann entweder im Dreiphasen-Vierleitermodus oder im Dreiphasen-Dreileitermodus betrieben werden. Benutzer sollten den geeigneten Verkabelungsmodus basierend auf den Nutzungsbedingungen vor Ort auswählen.

AUTORITÄT ZERTIFIZIERUNG

Unser dreiphasiges LED-Digitalvoltmeter hat professionelle Labortests und Zertifizierungen gemäß nationalen und internationalen Industriestandards bestanden. Der gesamte Produktionsprozess unterliegt einer strengen Qualitätskontrolle, einschließlich Genauigkeitskalibrierung, Spannungsfestigkeitstest, Alterungstest und anderen Verbindungen, um die Genauigkeit, Sicherheit und Stabilität jedes Produkts zu gewährleisten. Eine maßgebliche Zertifizierung bietet eine starke Garantie für die Massenbeschaffung und langfristige Zusammenarbeit globaler Kunden.

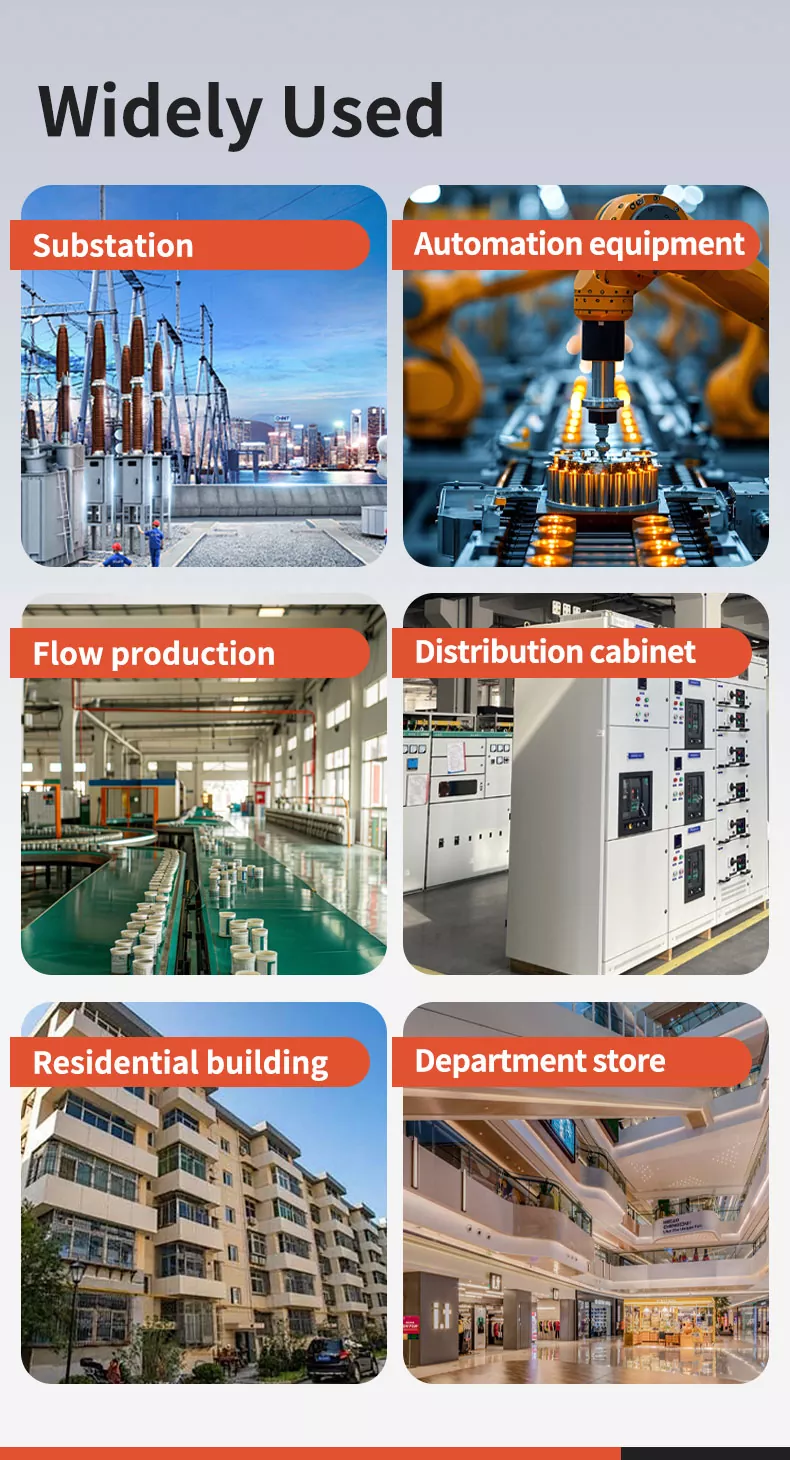

WEIT VERWENDET

Unser dreiphasiges LED-Digitalvoltmeter wird häufig verwendet in:

• UNTERSTATION: Leistungsüberwachung und Spannungsmessung

• AUTOMATISIERUNGSGERÄTE: Industrielle Prozesssteuerung und Spannungsüberwachung

• FLOW PRODUCTION: Überwachung und Statistik des Energieverbrauchs der Fabrik

• VERTEILERSCHRANK: Messung und Schutz der Spannung des Stromverteilungssystems

• WOHNGEBÄUDE: Intelligente Energiemessung und Haushaltsenergiemanagement

• KAUFHAUS: Statistik und Analyse des Energieverbrauchs von Gewerbegebäuden

FAQ

1. WAS IST DIE HAUPTFUNKTION DIESES PRODUKTS?

Es wird hauptsächlich zur Messung und Überwachung der Dreiphasenspannung in Wechselstromsystemen verwendet und verfügt über Funktionen wie programmierbare Messung, LED-Anzeige und digitale Kommunikation.

2.WIE IST DIE GENAUIGKEIT?

Es verfügt über eine hohe Präzision von 0,5 Stufen, die industriellen Messstandards entspricht und eine genaue Spannungsdatenerfassung gewährleistet.

3.Welche Größen sind verfügbar?

Wir bieten drei gängige Größen an: 72 mm × 72 mm, 80 mm × 80 mm und 96 mm × 96 mm, um unterschiedlichen Installationsanforderungen gerecht zu werden.

4.WIE IST DIE INSTALLATIONSMETHODE?

Die Schnapp-Panel-Montage ist einfach und stabil und eignet sich für verschiedene Verteilerschränke und elektrische Geräte.

5. UNTERSTÜTZT ES DIGITALE KOMMUNIKATION?

Ja, es unterstützt digitale Kommunikationsfunktionen, die das Hochladen von Daten und die Fernüberwachung ermöglichen und für intelligente Energieverwaltungssysteme geeignet sind.

6.WIE IST DER BETRIEBSTEMPERATURBEREICH?

Die Standardbetriebstemperatur beträgt 20–70 °C, und erweiterte Modelle können bis zu 75 °C aushalten und eignen sich für verschiedene Industrieumgebungen.

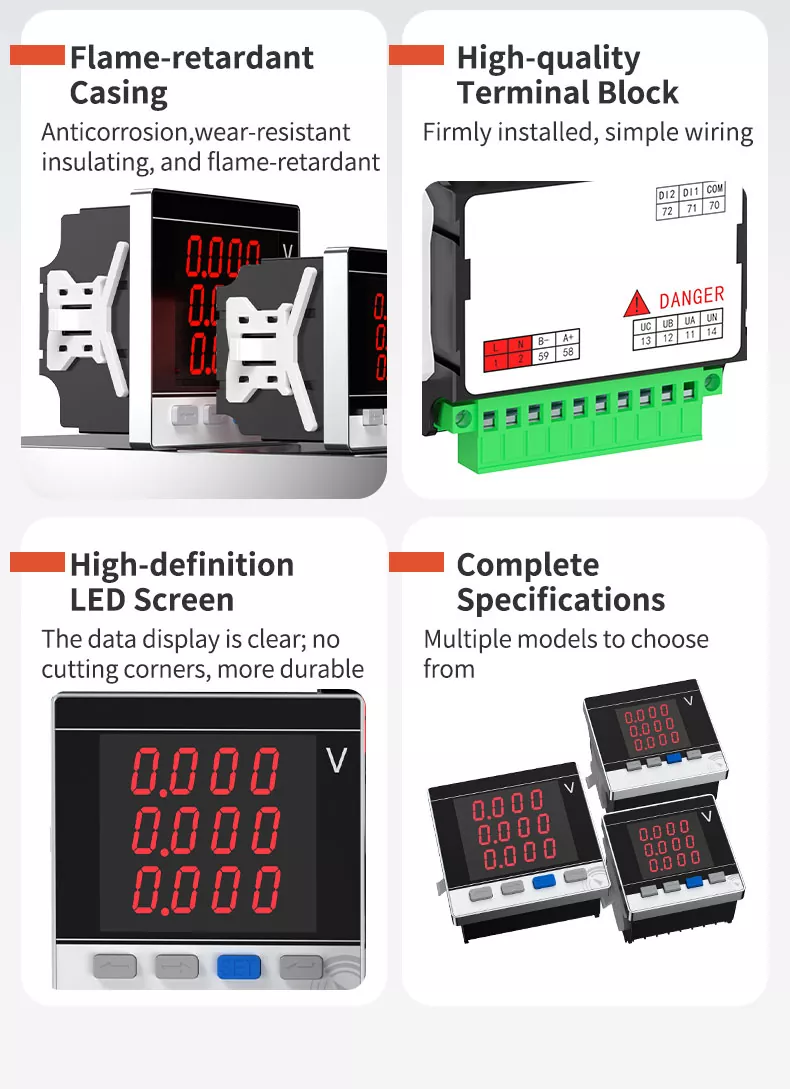

VIER WICHTIGSTE VERKAUFsargumente

• FLAMMHEMMENDES GEHÄUSE: Korrosionsschutz, verschleißfest, isolierend und flammhemmend, wodurch eine langfristige sichere Verwendung gewährleistet ist.

• HOCHWERTIGER KLEMMENBLOCK: Fest installiert, einfache Verkabelung, mit engerem Kontakt und höherer Verschleißfestigkeit.

• HOCHAUFLÖSENDER LED-BILDSCHIRM: Klare Datenanzeige, keine Abstriche, langlebiger und besser lesbar.

• VOLLSTÄNDIGE SPEZIFIKATIONEN: Mehrere Modelle (72/80/96 mm) zur Auswahl, geeignet für verschiedene Installationsszenarien.

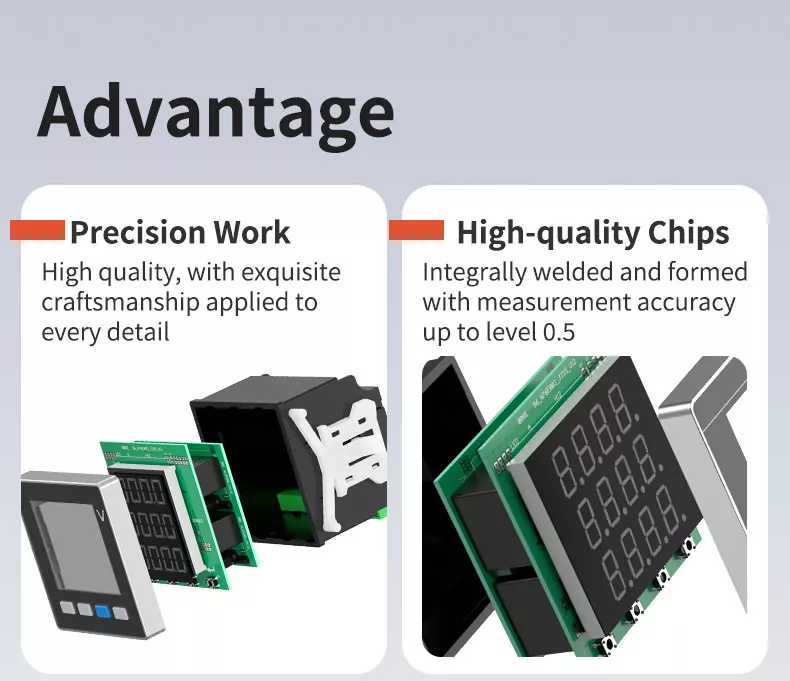

ÜBERSICHT ÜBER DIE VORTEILE

• PRÄZISIONSARBEIT: Hohe Qualität, mit exquisiter Handwerkskunst bis ins Detail.

• HOCHWERTIGE CHIPS: Integral verschweißt und geformt mit einer Messgenauigkeit von bis zu 0,5.
