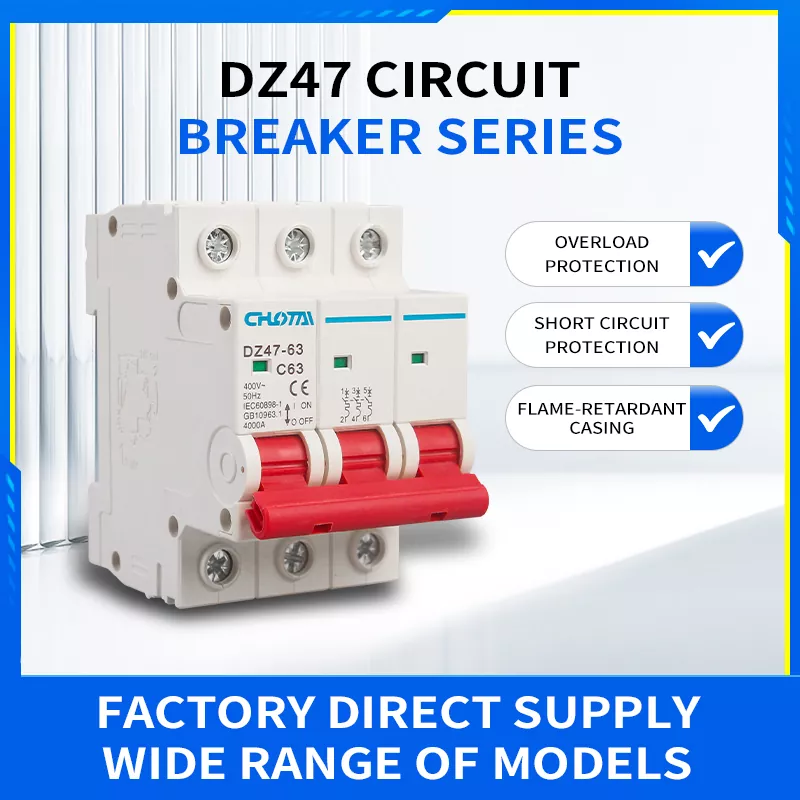

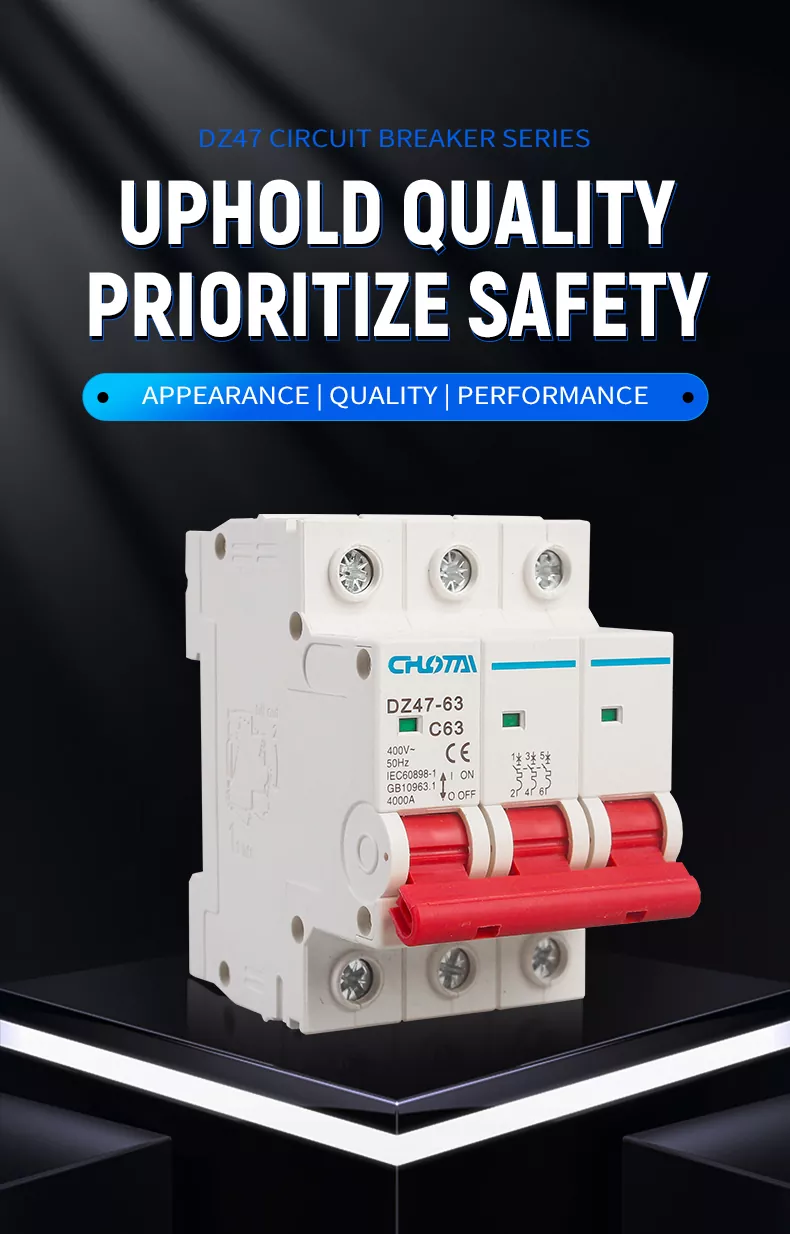

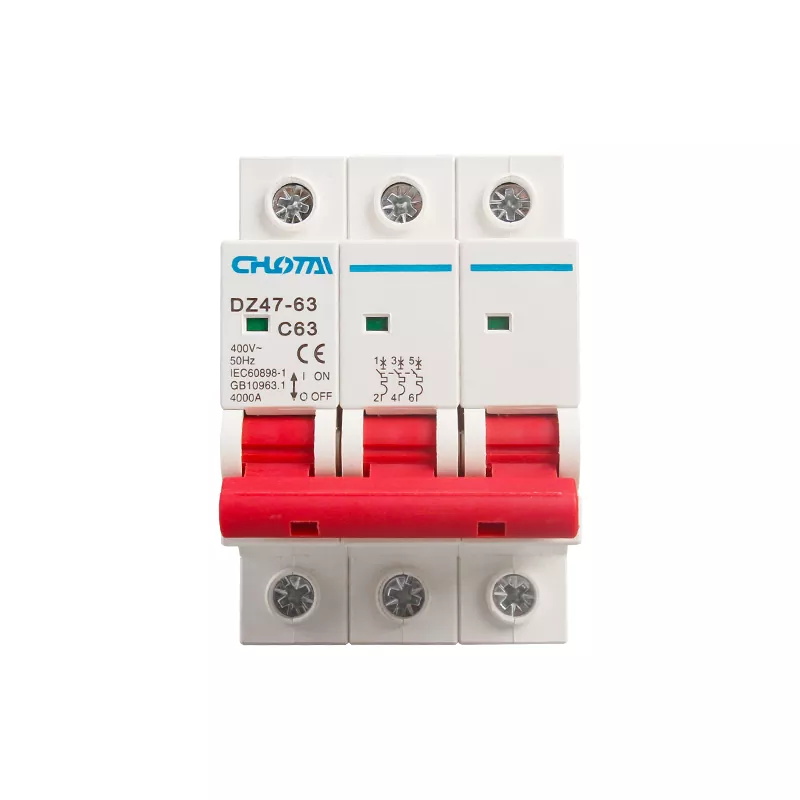

3P 63A DZ47 Miniatur-Leistungsschalter

Eton ist ein professioneller chinesischer Hersteller und Lieferant von Miniatur-Leistungsschaltern 3P 63A DZ47 und bietet leistungsstarke Großhandelslösungen für den Schaltungsschutz für globale Käufer an. Dieser Schutzschalter wurde für dreiphasige 400-V-Stromversorgungssysteme entwickelt und unterbricht bei Überlastung oder Kurzschluss automatisch die Stromversorgung und verhindert so wirksam elektrische Gefahren und Geräteschäden. Hergestellt aus hochwertigem, flammhemmendem PC-Material und Präzisionstechnik, zeichnet es sich durch eine langlebige Struktur, benutzerfreundliche Bedienung und lange Lebensdauer aus. Entspricht den Normen IEC60898-1 und GB10963.1 und wird häufig in Verteilerschränken, Wohngebäuden, Industrieanlagen und kommerziellen Stromversorgungssystemen eingesetzt. Mit stabiler Qualität, direkter Lieferung ab Werk und OEM/ODM-Unterstützung gewährleistet Eton zuverlässige Lösungen für den Großeinkauf.

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

Unser DZ47-63 MCB ist eine zuverlässige chinesische Hersteller- und Lieferantenlösung für den Bedarf an Stromkreisschutz im Großhandel und bietet Käufern auf der ganzen Welt verbesserte Qualität und stabile Leistung. Von der Materialauswahl bis zur Endmontage wird jede Komponente streng geprüft, um gleichbleibende Sicherheit und Haltbarkeit zu gewährleisten.

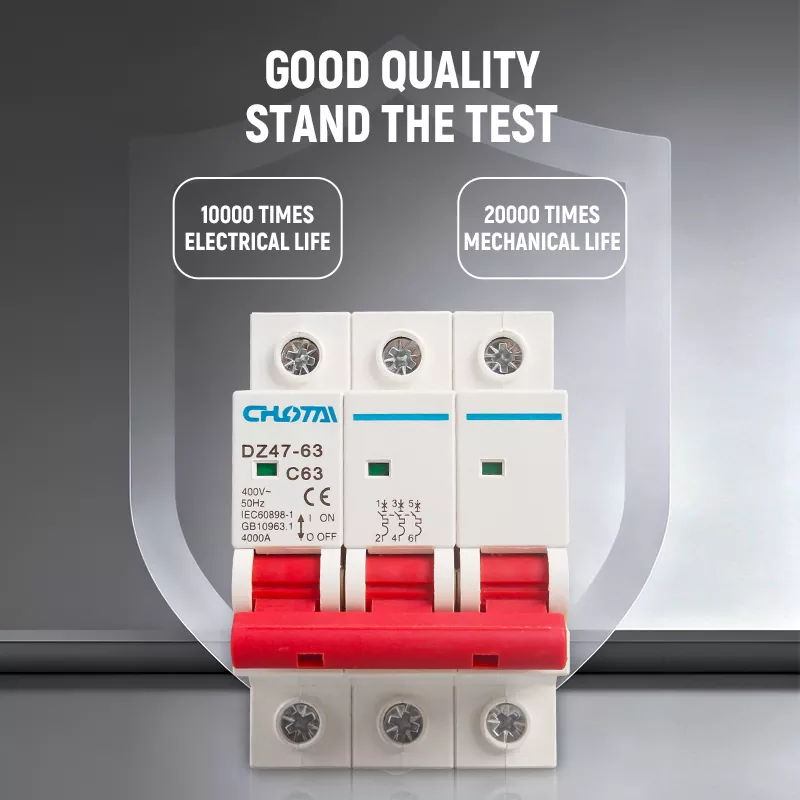

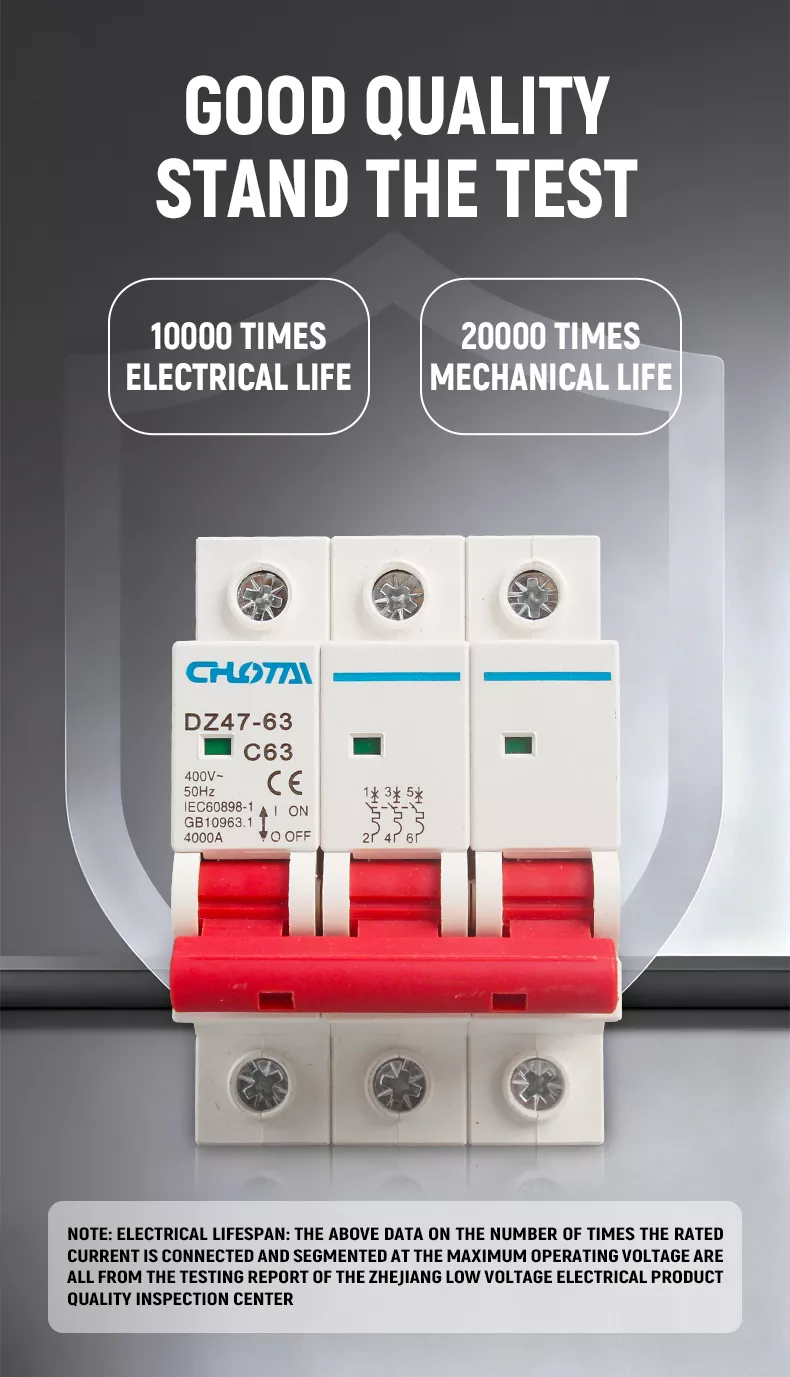

Es verfügt über10.000-fache elektrische LebensdauerUnd20.000-fache mechanische Lebensdauer, vollständig getestet und zertifiziert vom Qualitätskontrollzentrum für Niederspannungs-Elektroprodukte in Zhejiang. Die duroplastische, flammhemmende Hülle bietet hervorragende Hitzebeständigkeit, Schlagfestigkeit und Selbstverlöschungsleistung, während hochwertige Kupferanschlüsse für stabile Leitfähigkeit und effiziente Stromübertragung sorgen.

Vor der Auslieferung wird jedes Gerät strengen Alterungs- und Spannungstests unterzogen, um einen langfristig stabilen Betrieb auch in rauen und anspruchsvollen Umgebungen zu gewährleisten. Mit werkseitiger Lieferfähigkeit und professionellem OEM/ODM-Support liefert Eton zuverlässige DZ47-63-MCB-Lösungen für industrielle, gewerbliche und private Anwendungen.

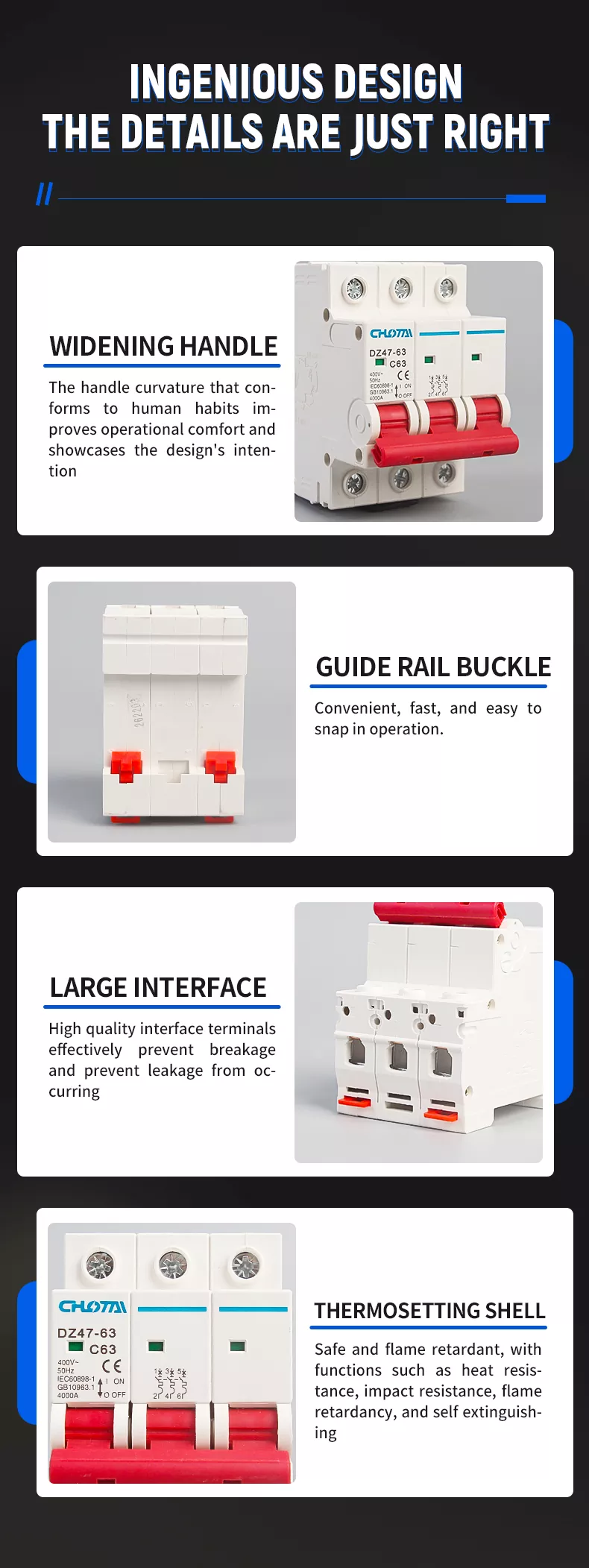

STRUKTURANALYSE

Der MCB verfügt über eine kompakte und wissenschaftliche Struktur mit vier zentralen Design-Highlights:

1. VERBREITENDER D-TYP-GRIFF: Ergonomische Krümmung für komfortable Bedienung, einfaches Ein-/Ausschalten.

2. FÜHRUNGSSCHIENENSCHNALLE: Standard-DIN35-mm-Schienenmontage, bequeme und schnelle Snap-in-Installation.

3. GROSSE SCHNITTSTELLENANSCHLÜSSE: Hochwertige Klemmen verhindern Bruch und Leckagen und sorgen für eine sichere Verkabelung.

4. Duroplastische Schale: Flammhemmend, hitzebeständig, schlagfest und selbstverlöschend für maximale Sicherheit.

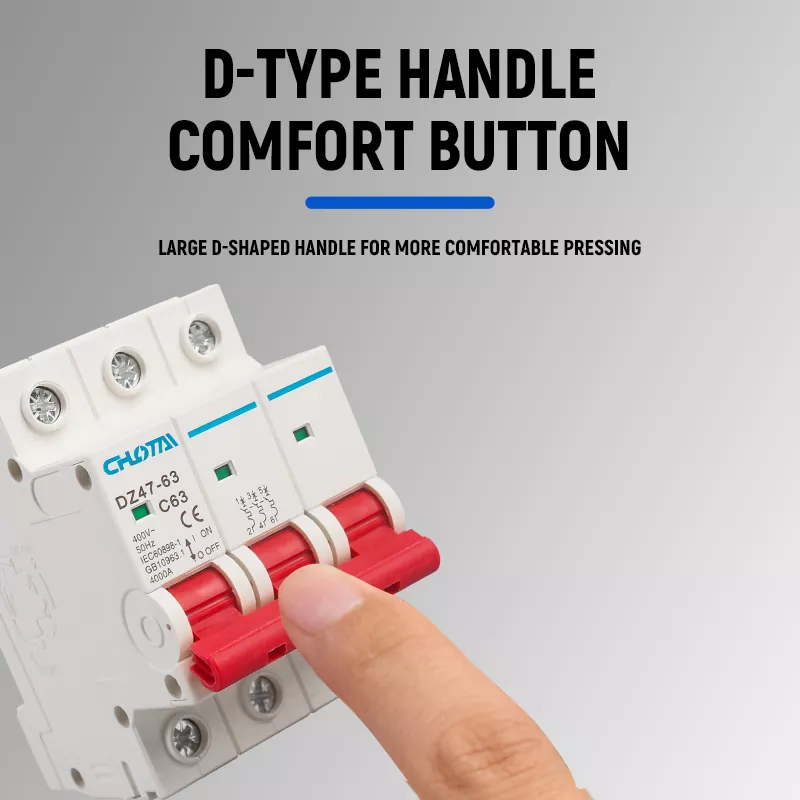

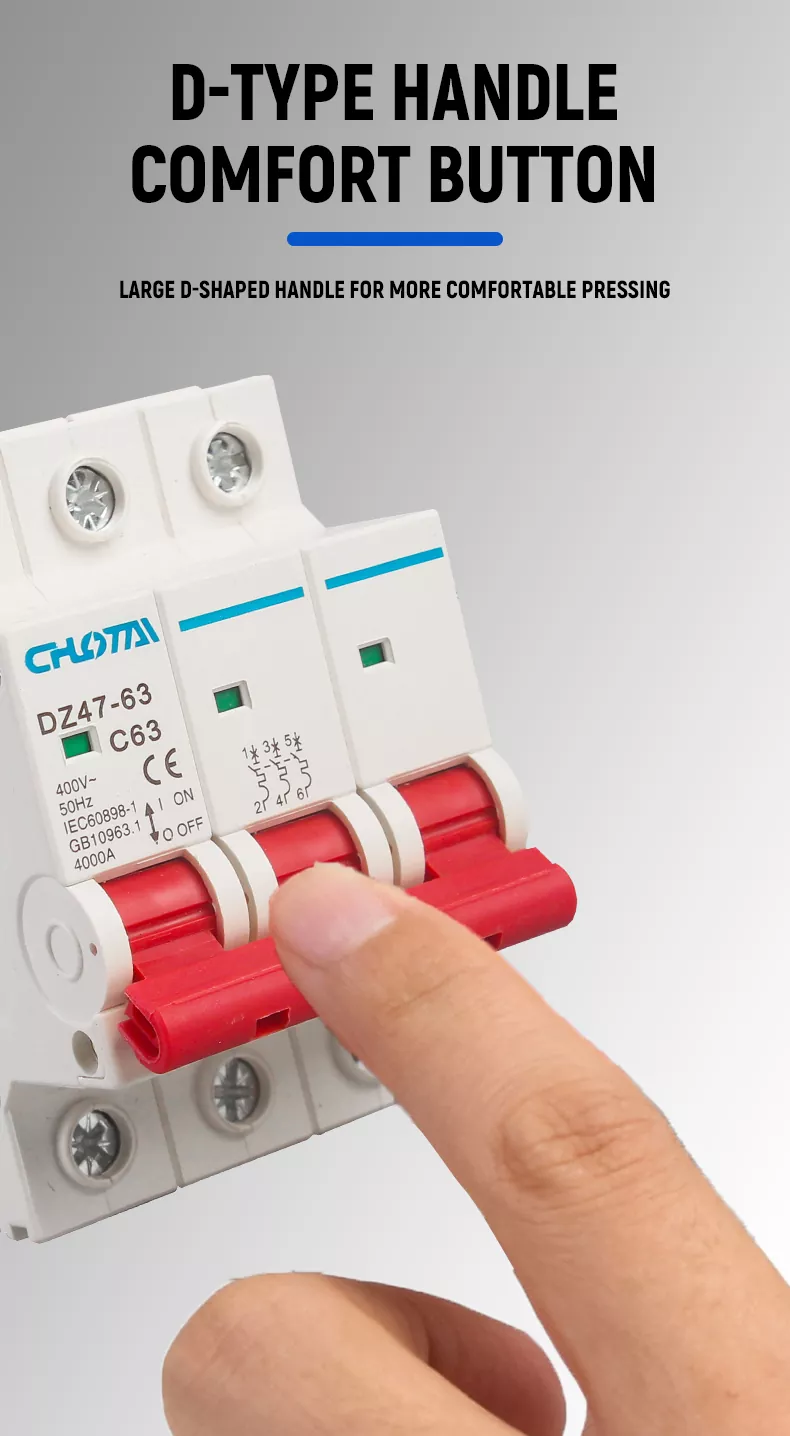

ERGONOMISCHER D-TYP-GRIFF FÜR KOMFORTABLE BEDIENUNG

Ausgestattet mit einem großen D-förmigen Griff, der auf die menschlichen Bediengewohnheiten abgestimmt ist. Das verbreiterte, geschwungene Design sorgt für eine komfortabler Griff, der die Ermüdung beim häufigen Schalten reduziert. Der rote, gut sichtbare Griff sorgt für Übersicht Statuserkennung, sodass die Bedienung auch in dunklen Umgebungen einfach ist.

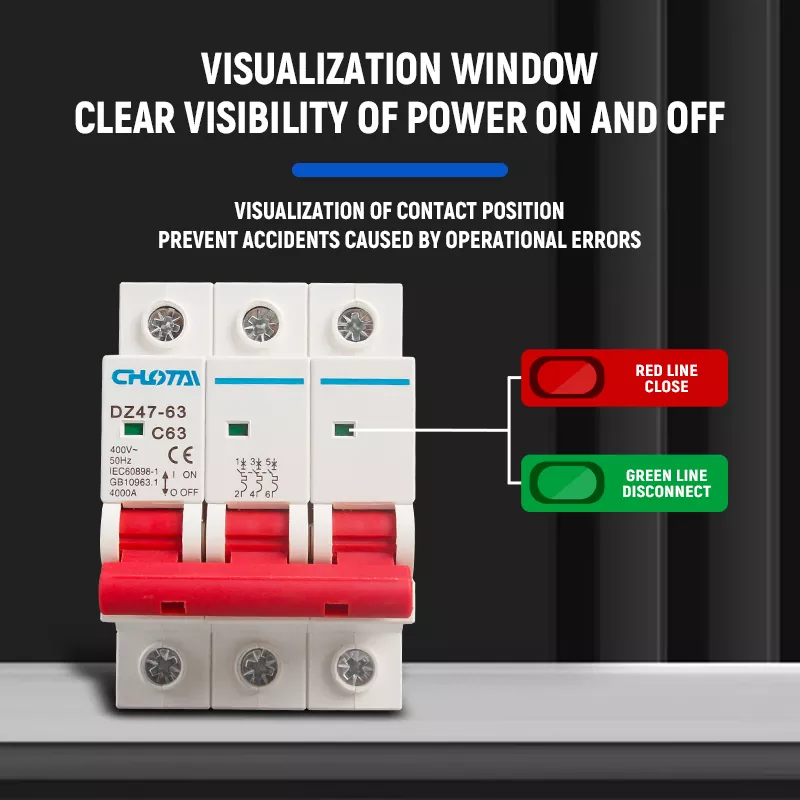

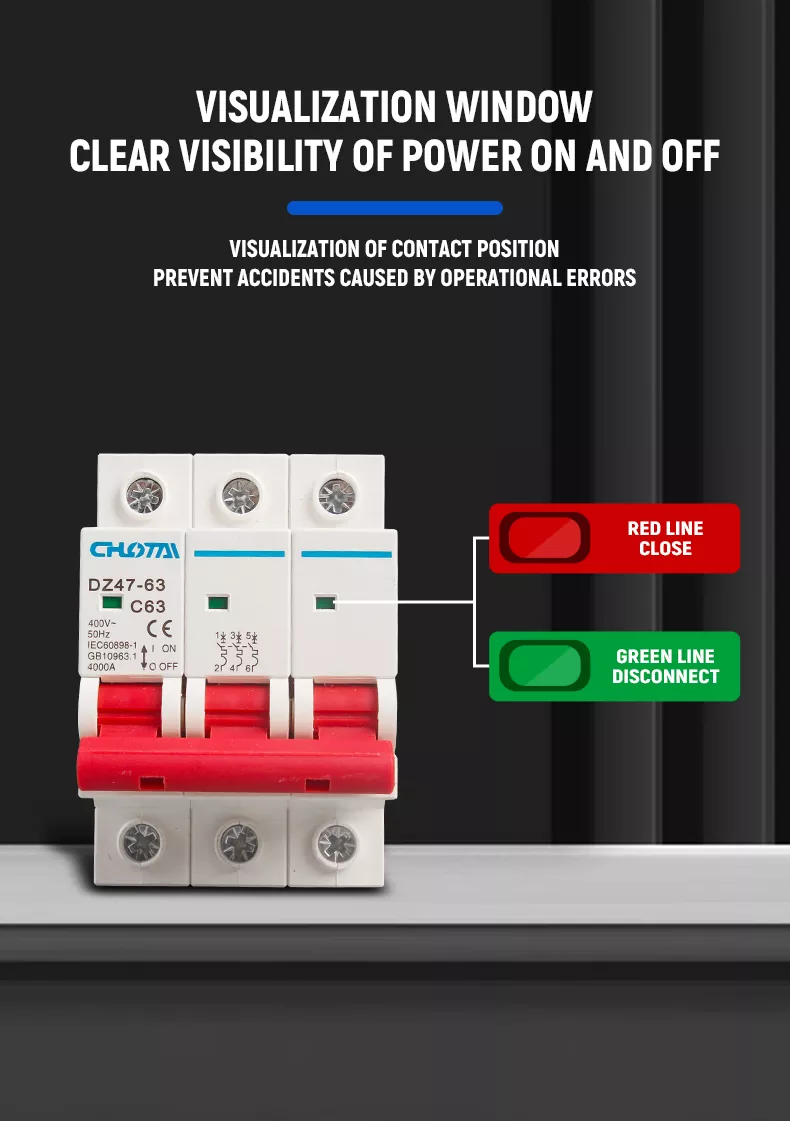

VISUALISIERUNGSFENSTER FÜR EINDEUTIGE STATUSANZEIGE

Das eingebaute Sichtkontakt-Positionsfenster zeigt deutlich den Stromstatus an: Grün zeigt an, dass der Stromkreis aktiv ist getrennt, Rot zeigt an, dass der Stromkreis geschlossen ist. Dies verhindert Unfälle durch Bedienungsfehler und ermöglicht Benutzer können den Betriebsstatus des Leistungsschalters sofort bestätigen.

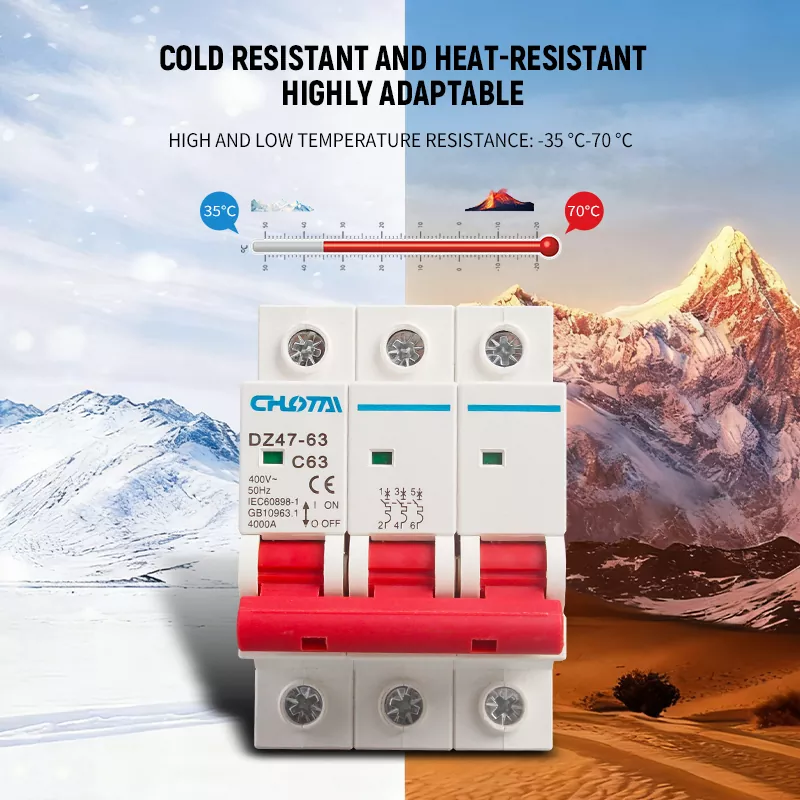

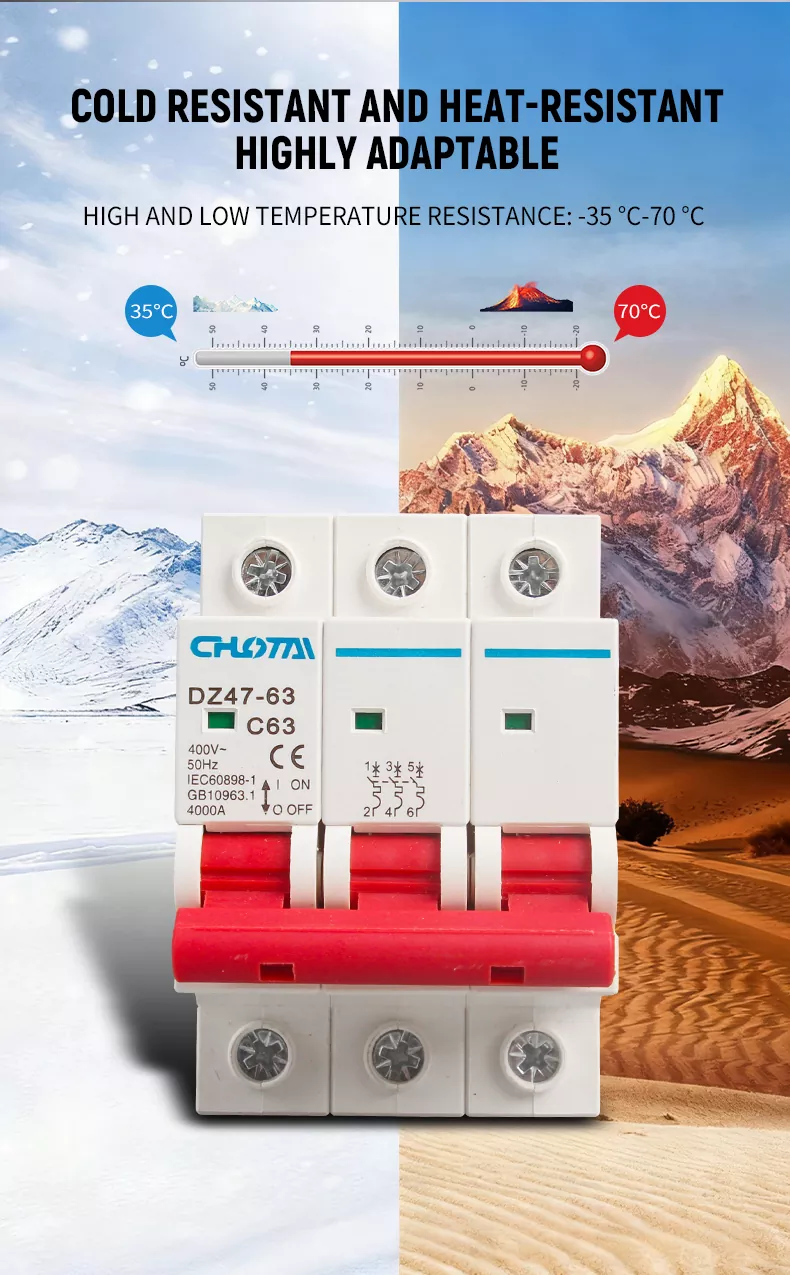

GROSSE TEMPERATURANPASSUNGSFÄHIGKEIT

Der MCB zeichnet sich durch eine hervorragende Hoch- und Tieftemperaturbeständigkeit mit einem Arbeitstemperaturbereich von aus-35°C bis 70°C. Es funktioniert stabil bei extremer Kälte (z. B. in alpinen Regionen) und hohen Temperaturen (z. B. in der Wüste, in Industriewerkstätten). Umgebungen und gewährleistet einen zuverlässigen Schaltkreisschutz unter verschiedenen Klimabedingungen.

UNSERE PRODUKTE VS. ANDERE PRODUKTE

KERNVORTEIL

KURZSCHLUSS- UND ÜBERLASTSCHUTZ: Löst bei Störungen automatisch aus, um die Stromversorgung zu unterbrechen und so elektrische Brände zu verhindern.

FLAMMHEMMENDES MATERIAL: Duroplastische Schale mit ausgezeichneter Feuerbeständigkeit, die Sicherheit unter extremen Bedingungen gewährleistet.

EINFACHE INSTALLATION: Standard-DIN35-mm-Schienenmontage, schnelle Snap-in-Installation, kompatibel mit allen Verteilerschränken.

LANGE LEBENSDAUER: 10.000 elektrische Zyklen und 20.000 mechanische Zyklen, langlebig für den Langzeitgebrauch.

KLARE STATUSANZEIGE: Visuelles Fenster für Echtzeit-Stromstatus, um Betriebsfehler zu vermeiden.

BREITE ANWENDBARKEIT: 3P 63A-Modell, geeignet für 3-Phasen-400-V-Systeme, erfüllt private, gewerbliche und industrielle Anforderungen.

SECHS WICHTIGSTE VERKAUFSPUNKTE

• ÜBERLAST- UND KURZSCHLUSSSCHUTZ: Doppelter Schutz zum Schutz von Schaltkreisen und elektrischen Geräten.

• FLAMMHEMMENDES SCHALE: Hochfestes duroplastisches Material, hitzebeständig, schlagfest und selbstverlöschend.

• ERGONOMISCHER GRIFF: D-förmiges, verbreitertes Design für komfortable, mühelose Bedienung.

• VISUELLES STATUSFENSTER: Klare Ein-/Aus-Anzeige, wodurch Betriebsrisiken vermieden werden.

• GROSSE TEMPERATURBESTÄNDIGKEIT: Betriebsbereich -35 °C bis 70 °C, anpassbar an alle Umgebungen.

• AUTORITÄT ZERTIFIZIERUNG: CE, CCC-zertifiziert, erfüllt internationale Sicherheitsstandards.

ROBUSTE UND FLAMMHEMMENDE SCHALE

Die Schale besteht aus hochleistungsfähigem duroplastischem PC-Material, mit einer glatten, gratfreien Oberfläche und ausgezeichneter Qualität mechanische Festigkeit. Es zeichnet sich durch hervorragende Flammhemmung, Hitzebeständigkeit, Schlagfestigkeit usw. aus selbstverlöschende Eigenschaften, wodurch Brände durch Kurzschlüsse und Überlastungen wirksam verhindert werden. Das Material ist Außerdem ist es alterungsbeständig und korrosionsbeständig und gewährleistet so einen langfristig sicheren Einsatz in verschiedenen komplexen Umgebungen.

HOCHWERTIGE KLEMMEN & EINFACHE VERKABELUNG

Ausgestattet mit großen, hochwertigen Schnittstellenklemmen aus hochleitfähigem Kupfer. Die Verkabelung der Druckplatte Das Platinendesign gewährleistet eine sichere, feste Verkabelung und verhindert effektiv Brüche und Leckagen. Der große Terminalraum Geeignet für dicke Drähte, was die Installation einfacher und zuverlässiger macht.

STANDARD-DIN-SCHIENENMONTAGE

Konzipiert für die Standard-DIN35-mm-Führungsschieneninstallation, mit praktischer Schnappschnalle. Es ist mit allen kompatibel Standard-Verteilerschränke, die eine schnelle, werkzeuglose Installation und Demontage ermöglichen und für einen schnellen Einsatz geeignet sind in verschiedenen Stromverteilungsszenarien.

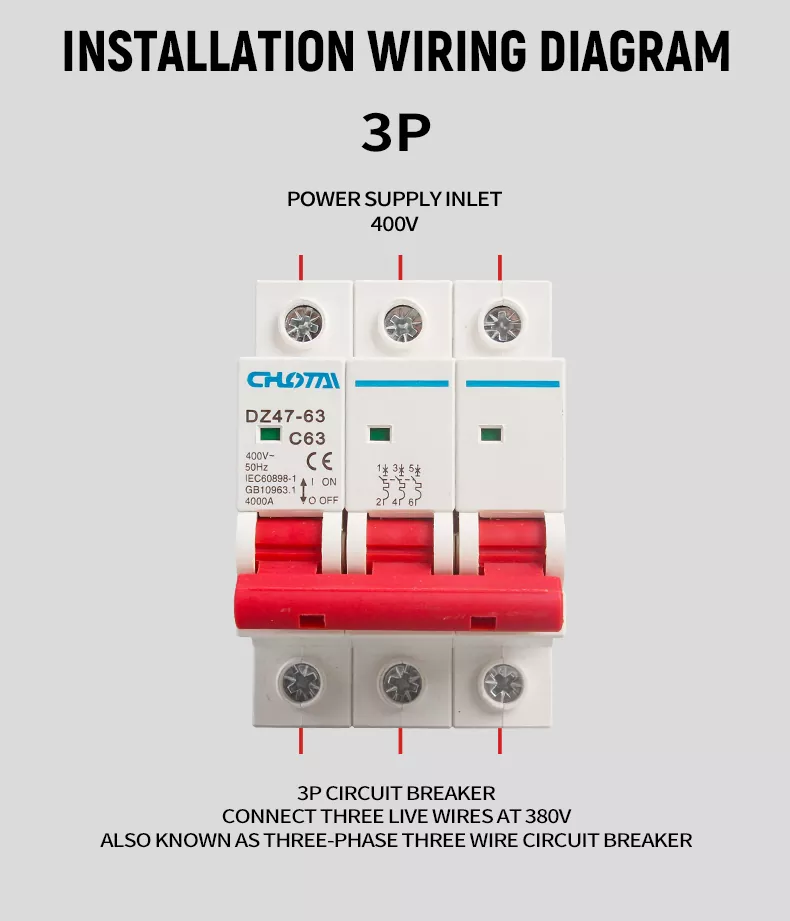

3P-INSTALLATIONSSCHALTPLAN

Schließen Sie den 3-Phasen-400-V-Stromversorgungseingang an die oberen Anschlüsse des 3P-MCB an.

Schließen Sie die Last (Gerät) an die unteren Anschlüsse des MCB an.

Stellen Sie sicher, dass alle Kabel fest angezogen sind, um eine Überhitzung zu vermeiden.

Schalten Sie den MCB ein, um die normale Stromversorgung zu bestätigen.

Hinweis: Dieser 3P-Leistungsschalter ist ein dreiphasiges Dreileitergerät, das zum Anschluss von drei stromführenden Leitungen für 380 V/400 V verwendet wird Dreiphasenstromsysteme.

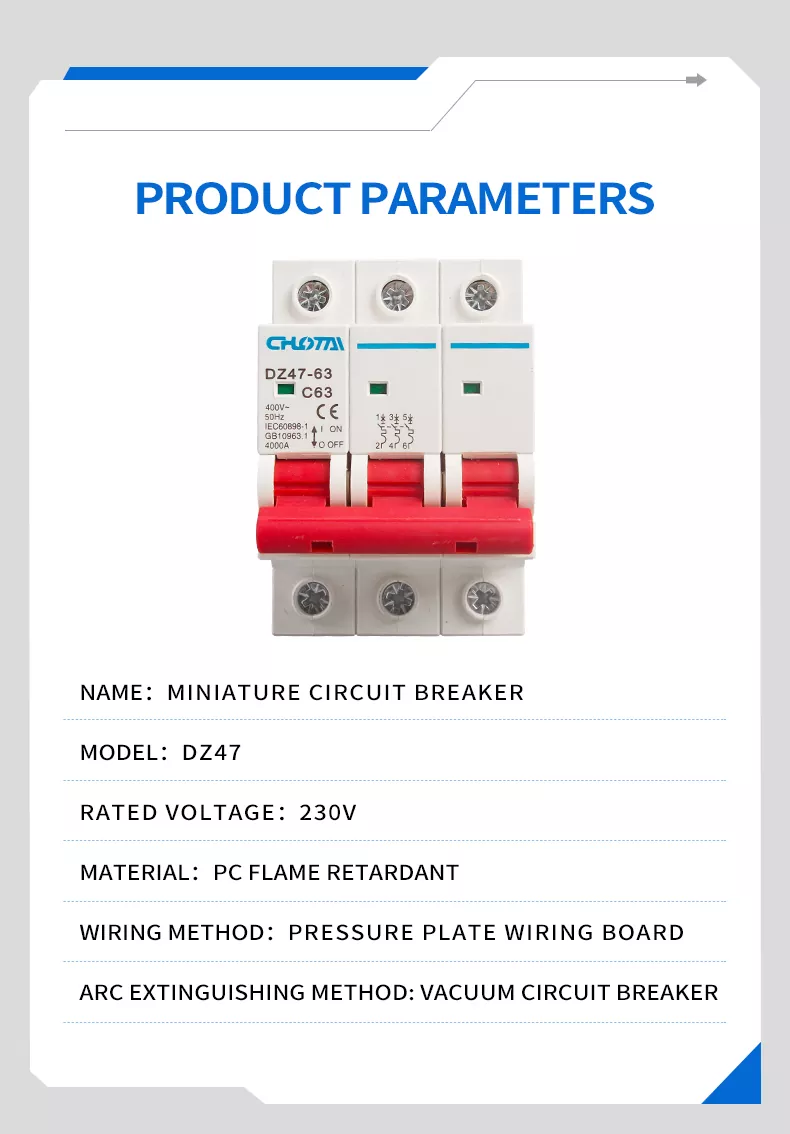

PRODUKTPARAMETER

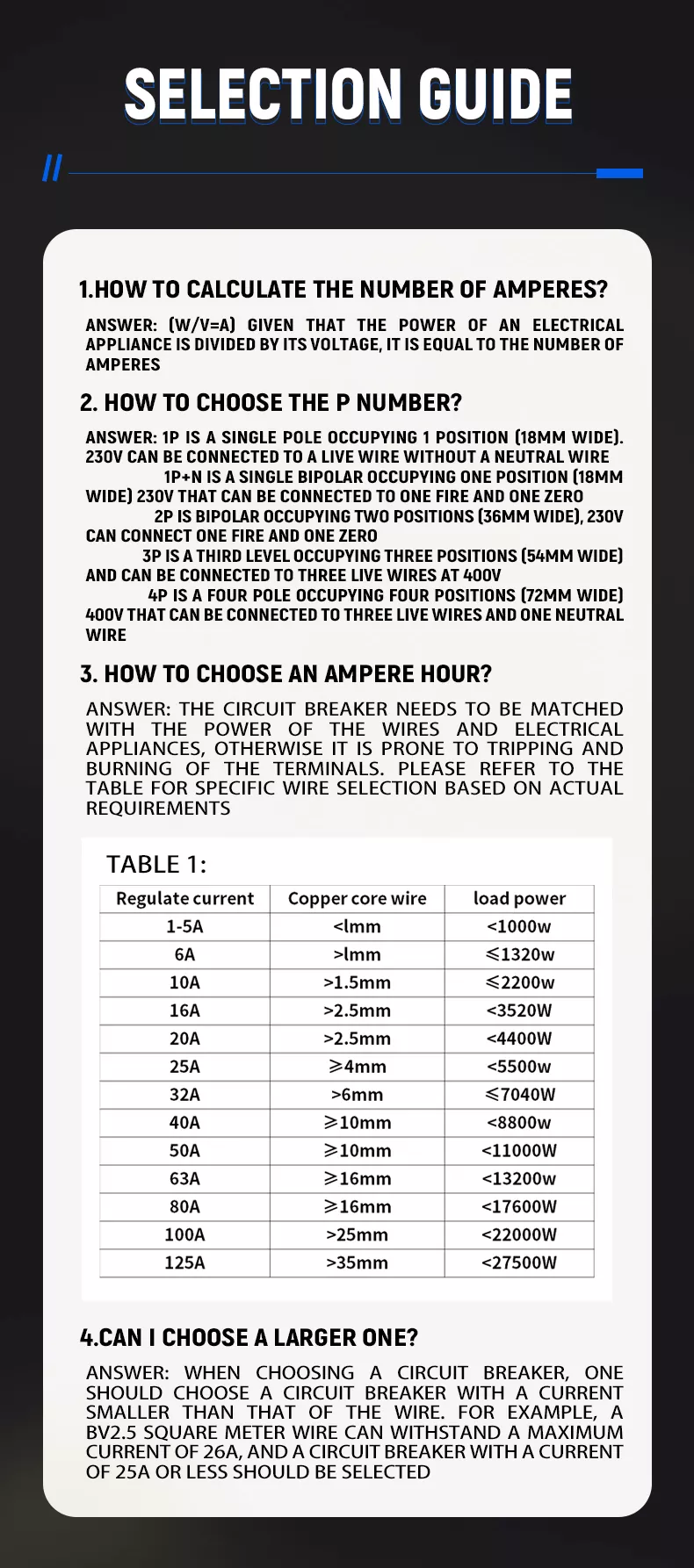

AUSWAHLLEITFADEN

1. Wie berechnet man die Amperezahl?

Formel:Strom (A) = Leistung (W) / Spannung (V). Berechnen Sie den benötigten Strom anhand der Leistung Ihrer Elektrogeräte.

2. Wie wählt man die Polzahl?

• 1P: Einpolig, 1 Modul (18 mm breit), nur für 230-V-Stromkabel (kein Neutralleiter).

• 1P+N: 1 Modul (18 mm breit), für 230 V Spannung + Neutralleiter.

• 2P: 2 Module (36 mm breit), für 230 V Spannung + Neutralleiter.

• 3P: 3 Module (54 mm breit), für 400 V 3-Phasen-Stromleitungen (dieses Produkt).

• 4P: 4 Module (72 mm breit), für 400 V 3-phasig + Neutralleiter.

3. Wie wähle ich die Ampere-Bewertung aus?

Passen Sie die Nennleistung des Schutzschalters an das Kabel und die Geräteleistung an, um Auslösungen oder eine Überhitzung der Anschlüsse zu vermeiden. Siehe Tabelle unten:

4. Kann ich ein größeres Modell wählen?

NEIN. Wählen Sie immer einen Leistungsschalter mit einer Nennstromstärkekleiner als die maximale Tragfähigkeit des Drahtes. Beispielsweise kann ein 2,5-mm²-BV-Kabel maximal 26 A aushalten, daher muss ein Schutzschalter mit 25 A oder weniger ausgewählt werden.

WEIT VERWENDET

Unser Miniatur-Leistungsschalter DZ47-63 3P 63A wird häufig verwendet in:

• WOHNGEBÄUDE: Hausverteilerkasten, 3-Phasen-Stromversorgungsschutz

• GEWERBLICHE GEBÄUDE: Bürogebäude, Stromverteilungssystem für Einkaufszentren

• INDUSTRIEGERÄTE: Fabrikwerkstatt, Produktionslinie 3-Phasen-Stromschutz

• VERTEILERSCHRÄNKE: Stromverteilerkasten, elektrischer Schaltschrank

• ERNEUERBARE ENERGIE: Solarstromanlage, Windkraftverteilung

• INFRASTRUKTUR: Öffentliche Einrichtungen, Straßenbeleuchtung, Kommunikationsbasisstationen

FAQ

1. WAS IST DIE HAUPTFUNKTION DIESES 3P 63A DZ47 MCB?

Es handelt sich um ein 3-Phasen-Stromkreisschutzgerät, das Folgendes bietetÜberlastschutz UndKurzschlussschutz. Es löst automatisch aus, um die Stromversorgung zu unterbrechen, wenn der Stromkreis überlastet oder kurzgeschlossen ist, und verhindert so Strombrände und Geräteschäden sowie Gewährleistung der Sicherheit des Stromnetzes.

2. Wie hoch ist die Nennspannung und der Nennstrom dieses Produkts?

Dies ist ein 3P 63A-Modell mit einer Nennspannung von400V~ (geeignet für 3-Phasen-Stromnetze) und einem Nennstrom von63A, mit einem Ausschaltvermögen von 4000A.

3. WAS IST DIE INSTALLATIONSMETHODE?

Es unterstütztStandard-DIN35-mm-Führungsschienenmontage, mit Schnappverschluss-Design für schnelle und einfache Installation, kompatibel mit allen Standard-Verteilerschränken.

4. WAS IST DER BETRIEBSTEMPERATURBEREICH?

Das Produkt weist eine ausgezeichnete Temperaturanpassungsfähigkeit mit einem Arbeitstemperaturbereich von auf-35°C bis 70°C, geeignet für den Einsatz in Umgebungen mit extremer Kälte und hohen Temperaturen.

5. Wie wählt man die richtige Leistungsschalterleistung aus?

Berechnen Sie zunächst den erforderlichen Strom mit Strom = Leistung / Spannung und wählen Sie dann eine Leistungsschalterleistung auskleiner als die maximale Tragfähigkeit des Drahtes um die Sicherheit zu gewährleisten. Eine detaillierte Zuordnung finden Sie in unserer Auswahltabelle.

6. WELCHE ZERTIFIZIERUNGEN HAT DIESES PRODUKT?

Unser DZ47-63 MCB hat bestandenCE-Zertifizierung (konform mit EU-Standards) undCCC-Zertifizierung (entspricht den nationalen chinesischen Standards) und erfüllt die internationalen Standards IEC60898-1 und GB10963.1.
