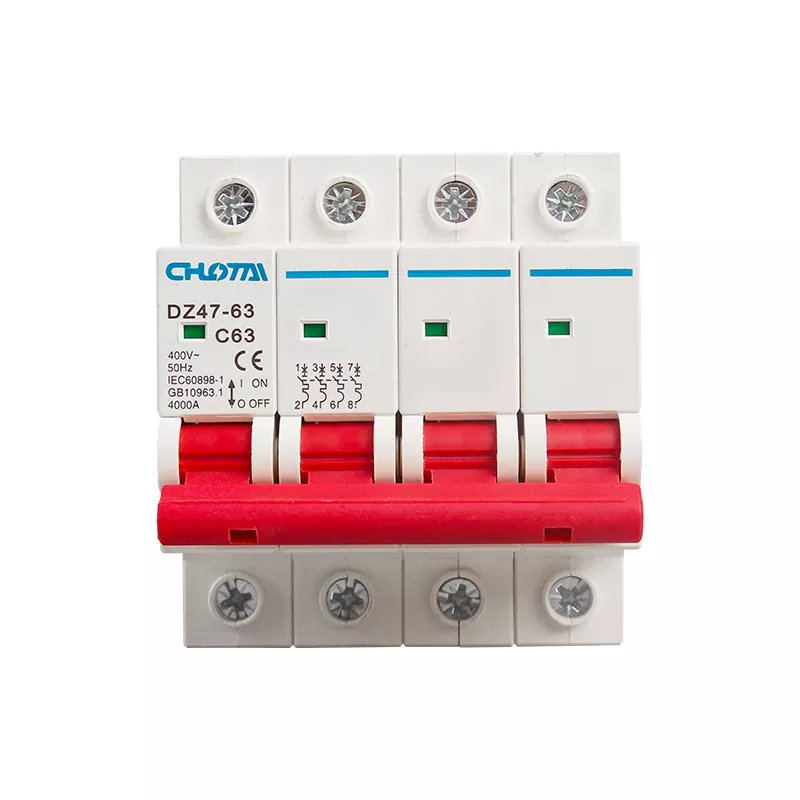

4P 63A DZ47 Miniatur-Leistungsschalter

Unser 4P 63A DZ47 Miniatur-Leistungsschalter ist ein Hochleistungs-Stromkreisschutzgerät für 3-Phasen-4-Leiter 400-V-Stromversorgungssysteme. Im Falle einer Überlastung, eines Kurzschlusses oder eines Blitzschlags schaltet es automatisch ab, um die Stromversorgung zu unterbrechen. Elektrobrände und Geräteschäden werden wirksam verhindert. Hergestellt aus hochwertigem, flammhemmendem PC-Material und Es zeichnet sich durch Präzisionstechnik, ein benutzerfreundliches Design, eine lange Lebensdauer und eine CE/CCC-Zertifizierung aus. Es ist weit verbreitet Wird in Verteilerschränken, Wohngebäuden, Industrieanlagen und kommerziellen Stromversorgungssystemen verwendet und gewährleistet sicherer und zuverlässiger Strombetrieb.

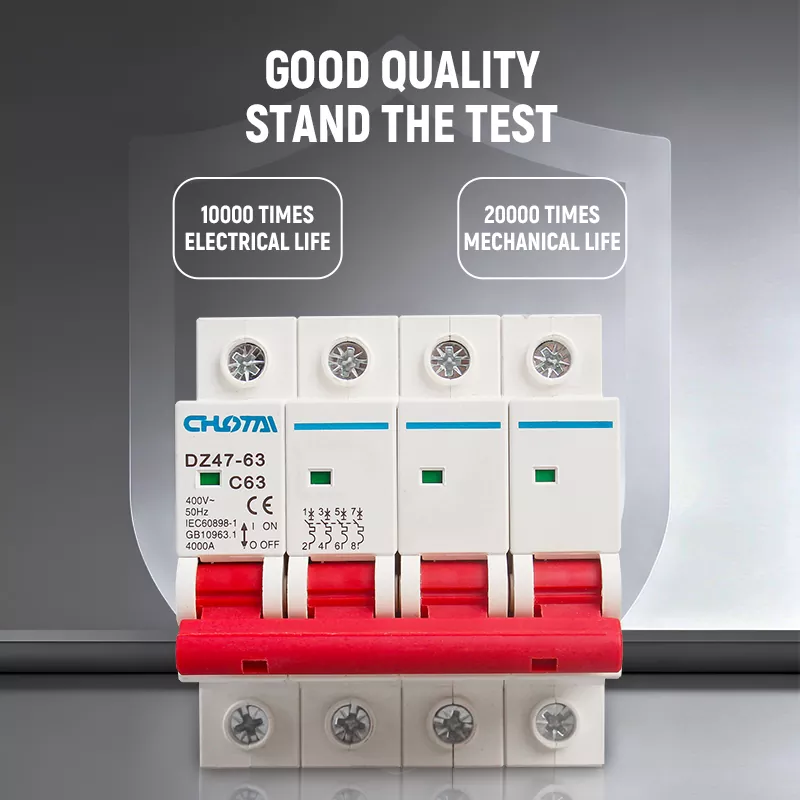

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

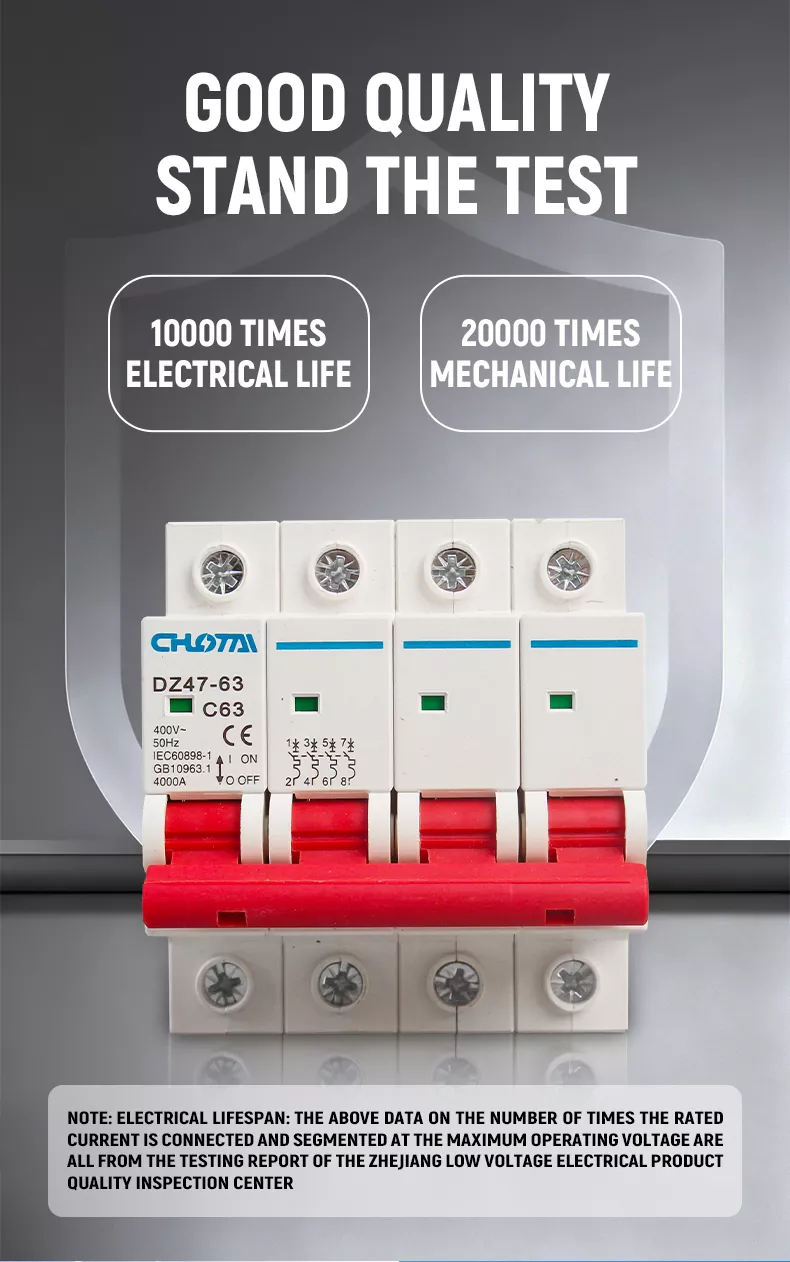

Unser MCB DZ47-63 wurde umfassenden Qualitätsverbesserungen unterzogen. Von der Materialauswahl bis zur Endmontage alles Die Komponente wird streng geprüft. Es prahlt10.000-fache elektrische Lebensdauer Und20.000-fache mechanische Lebensdauer, getestet und zertifiziert vom Zhejiang Low Voltage Electrical Product Quality Inspection Center. Das Duroplast Die Schale bietet hervorragende Hitzebeständigkeit, Schlagfestigkeit und Selbstverlöschungsleistung bei gleichzeitig hoher Qualität Kupferanschlüsse sorgen für eine stabile Leitfähigkeit. Jedes Produkt durchläuft zuvor strenge Alterungs- und Spannungstests Lieferung, die einen langfristig stabilen Betrieb in rauen Industrieumgebungen ermöglicht.

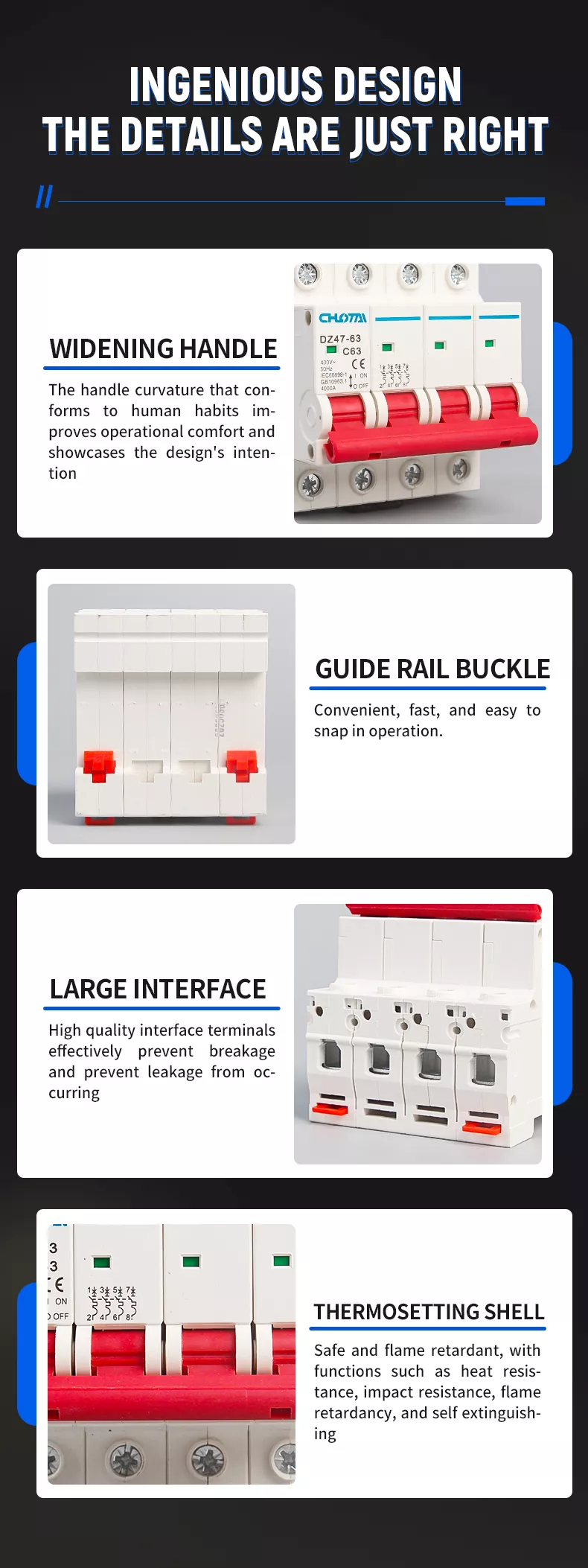

STRUKTURANALYSE

Der MCB verfügt über eine kompakte und wissenschaftliche Struktur mit vier zentralen Design-Highlights:

1. VERBREITENDER D-TYP-GRIFF: Ergonomische Krümmung, die den menschlichen Gewohnheiten entspricht und den Bedienkomfort und die intuitive Ein-/Aus-Steuerung verbessert.

2. FÜHRUNGSSCHIENENSCHNALLE: Standard-DIN35-mm-Schienenmontage, bequeme und schnelle Snap-In-Installation für Verteilerschränke.

3. GROSSE SCHNITTSTELLENANSCHLÜSSE: Hochwertige Kupferklemmen verhindern wirksam Brüche und Leckagen und sorgen so für eine sichere Verkabelung und geringe Verluste.

4. Duroplastische Schale: Flammhemmendes PC-Material mit Hitzebeständigkeit, Schlagfestigkeit und selbstverlöschenden Eigenschaften zuverlässiger Sicherheitsschutz.

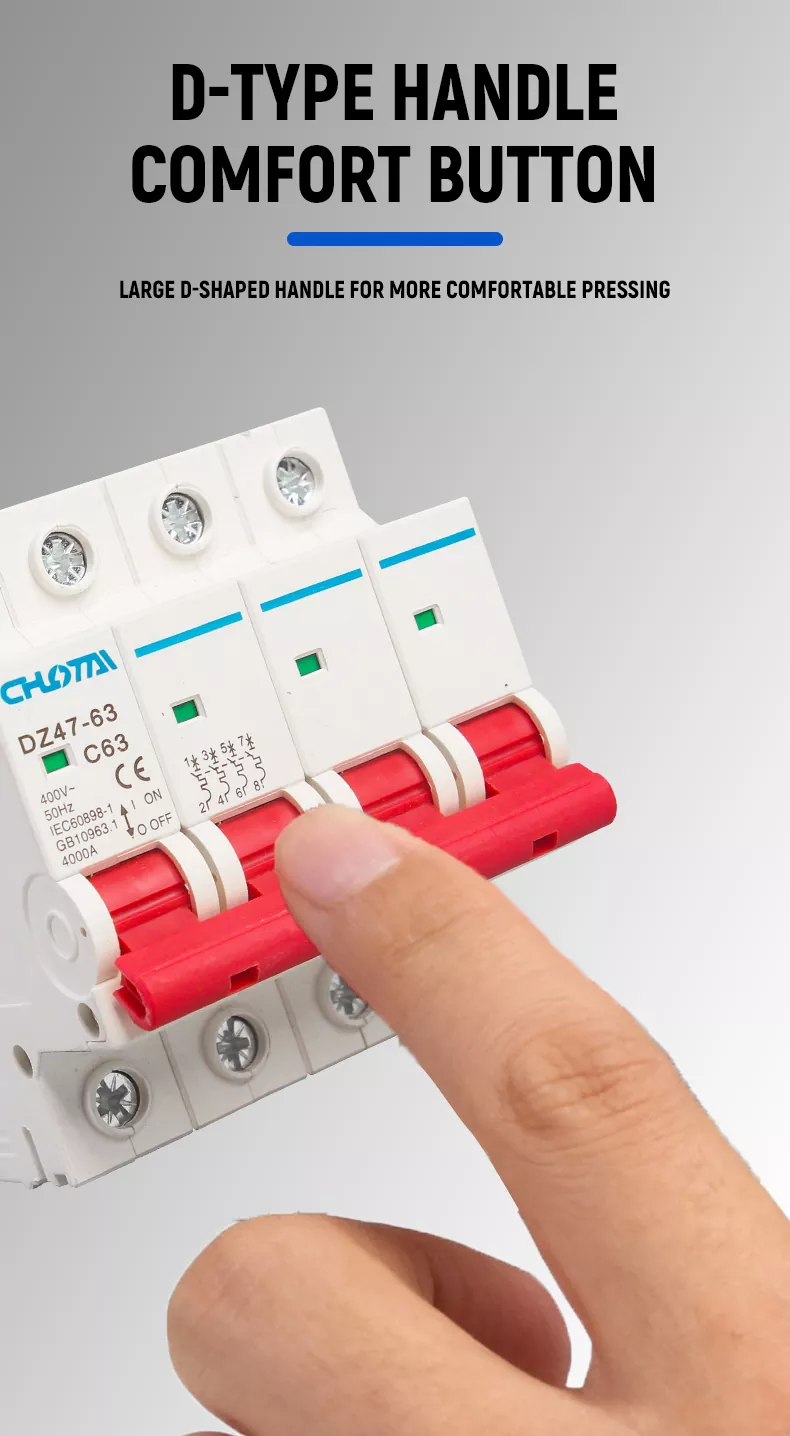

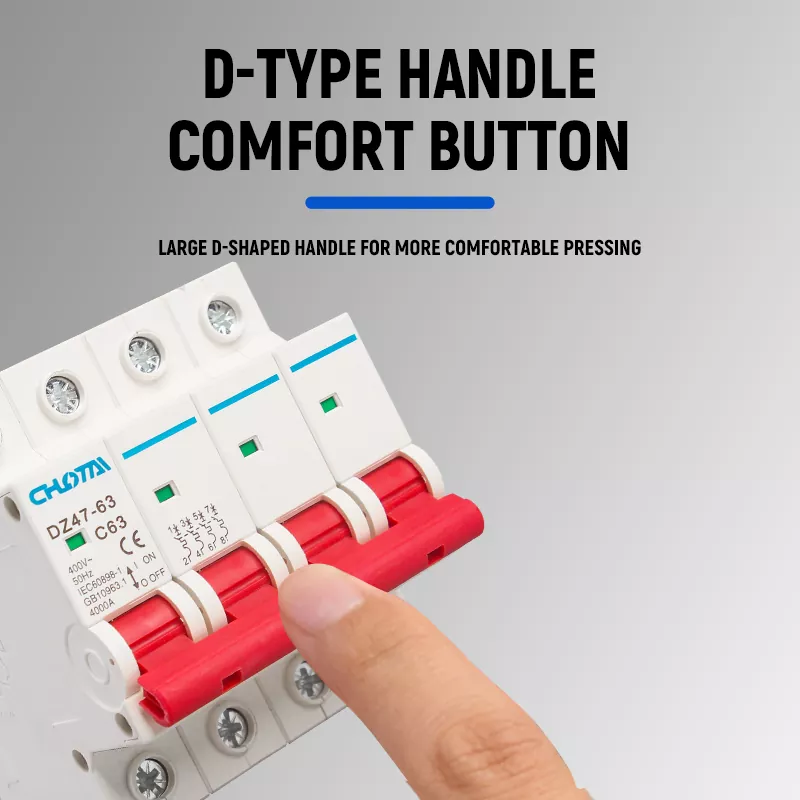

ERGONOMISCHER D-TYP-GRIFF FÜR KOMFORTABLE BEDIENUNG

Ausgestattet mit einem großen D-förmigen, verbreiterten Griff, der auf die menschlichen Bediengewohnheiten abgestimmt ist. Die geschwungene Griffwölbung verbessert den Bedienkomfort und reduziert Ermüdungserscheinungen bei häufigem Schalten. Der rote, gut sichtbare Griff sorgt für Übersicht Statuserkennung, sodass die Bedienung auch in dunklen Umgebungen einfach ist.

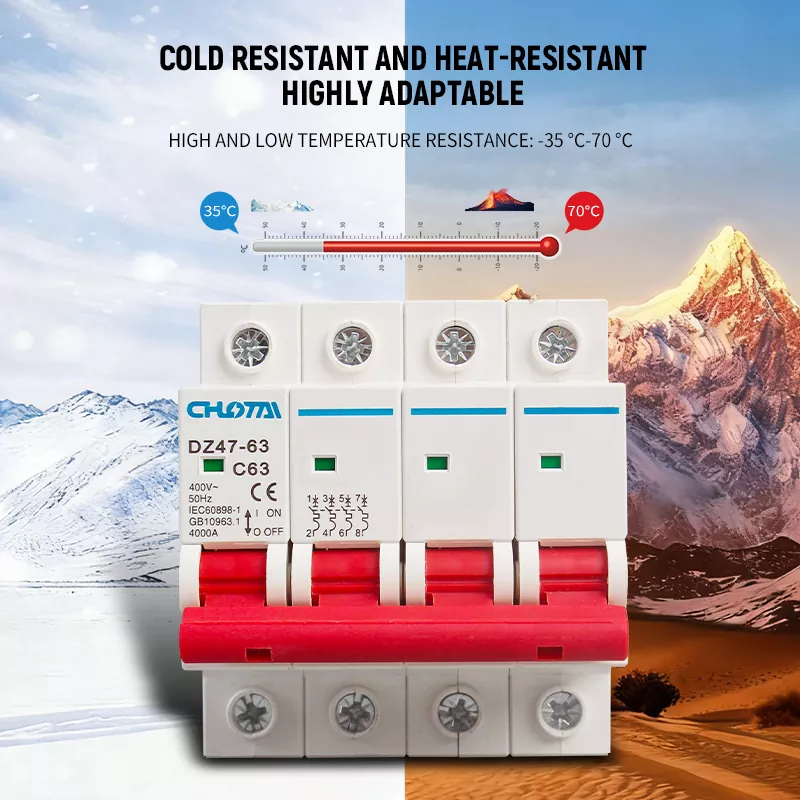

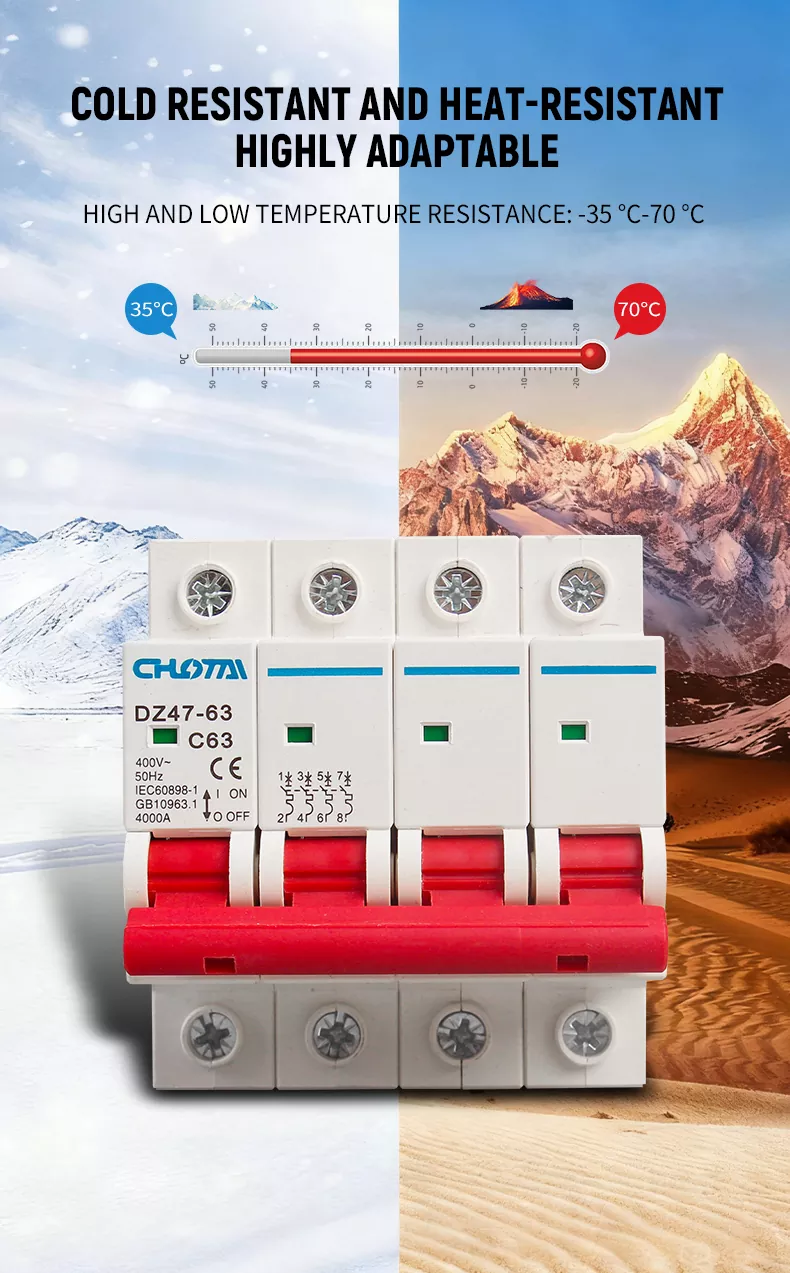

GROSSE TEMPERATURANPASSUNGSFÄHIGKEIT

Der MCB zeichnet sich durch eine hervorragende Hoch- und Tieftemperaturbeständigkeit mit einem Arbeitstemperaturbereich von aus-35°C bis 70°C. Es funktioniert stabil bei extremer Kälte (Alpenregionen) und hohen Temperaturen (Wüste, Industriewerkstätten). Umgebungen und gewährleistet einen zuverlässigen Schaltkreisschutz unter verschiedenen Klimabedingungen.

UNSERE PRODUKTE VS. ANDERE PRODUKTE

SECHS WICHTIGSTE VERKAUFSPUNKTE

• ÜBERLAST- UND KURZSCHLUSSSCHUTZ: Doppelter Schutz zum Schutz von Schaltkreisen und elektrischen Geräten vor Schäden.

• FLAMMHEMMENDES SCHALE: Hochfestes duroplastisches PC-Material, hitzebeständig, schlagfest und selbstverlöschend.

• ERGONOMISCHER D-TYPE-GRIFF: Verbreitertes, gebogenes Design für komfortable, mühelose Bedienung.

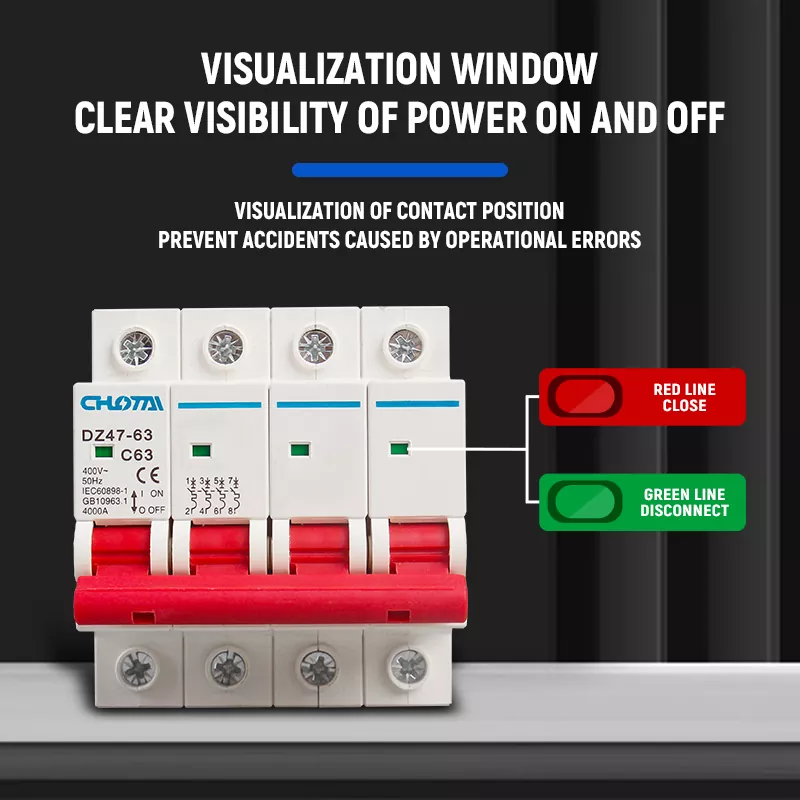

• VISUELLES STATUSFENSTER: Klare Ein-/Aus-Anzeige, wodurch Betriebsrisiken und Unfälle vermieden werden.

• GROSSE TEMPERATURBESTÄNDIGKEIT: Betriebsbereich von -35 °C bis 70 °C, anpassbar an alle Klimaumgebungen.

• AUTORITÄT ZERTIFIZIERUNG: CE- und CCC-zertifiziert, erfüllt die internationalen Sicherheitsstandards IEC60898-1 und GB10963.1.

ROBUSTE UND FLAMMHEMMENDE SCHALE

Die Schale besteht aus hochleistungsfähigem duroplastischem PC-Material, mit einer glatten, gratfreien Oberfläche und ausgezeichneter Qualität mechanische Festigkeit. Es zeichnet sich durch hervorragende Flammhemmung, Hitzebeständigkeit, Schlagfestigkeit usw. aus selbstverlöschende Eigenschaften, wodurch Brände durch Kurzschlüsse und Überlastungen wirksam verhindert werden. Das Material ist Außerdem ist es alterungsbeständig und korrosionsbeständig und gewährleistet so einen langfristig sicheren Einsatz in verschiedenen komplexen Umgebungen.

HOCHWERTIGE KLEMMEN & EINFACHE VERKABELUNG

Ausgestattet mit großen, hochwertigen Schnittstellenklemmen aus hochleitfähigem Kupfer. Die Verkabelung der Druckplatte Das Platinendesign gewährleistet eine sichere, feste Verkabelung und verhindert effektiv Brüche und Leckagen. Der große Terminalraum Nimmt dicke Drähte auf und macht die Installation einfacher und zuverlässiger, mit starker Überlastfähigkeit und geringem Stromverbrauch Verlust.

STANDARD-DIN-SCHIENENMONTAGE

Konzipiert für die universelle DIN35-mm-Standard-Führungsschieneninstallation, mit praktischer Schnappschnalle. Es ist kompatibel mit allen gängigen Verteilerschränken, Schaltkästen und Stromverteilungssystemen und ermöglicht so eine schnelle, Werkzeuglose Installation und Demontage, geeignet für den schnellen Einsatz in verschiedenen Szenarien.

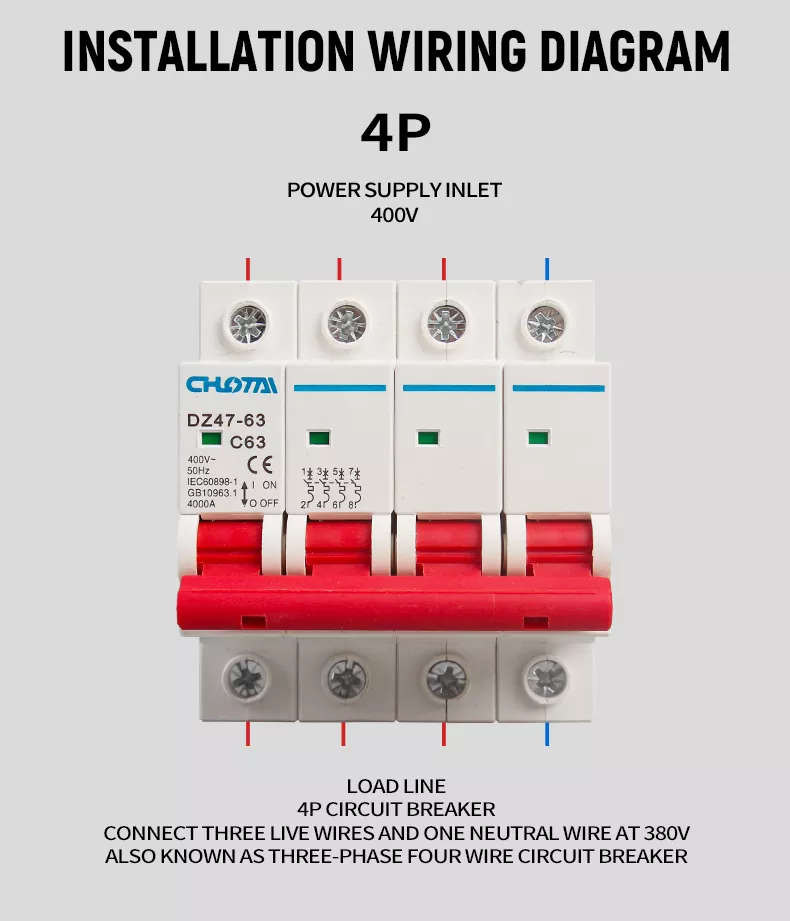

4P-INSTALLATIONSSCHALTPLAN

Schließen Sie den dreiphasigen 400-V-Stromversorgungseingang (3 stromführende Drähte + 1 Neutralleiter) an die oberen Anschlüsse des 4P-MCB an.

Schließen Sie die Last (Gerät) an die unteren Anschlüsse des MCB an und achten Sie dabei auf Phasenfolge und Neutralleiter.

Stellen Sie sicher, dass alle Kabel fest angezogen sind, um Überhitzung und lose Verbindungen zu vermeiden.

Schalten Sie den MCB ein, um die normale Stromversorgung zu bestätigen.

Hinweis: Dieser 4P-Leistungsschalter ist ein dreiphasiges Vierleitergerät, das zum Anschluss von drei stromführenden Drähten und einem Neutralleiter verwendet wird Kabel für 380-V-/400-V-Dreiphasenstromsysteme.

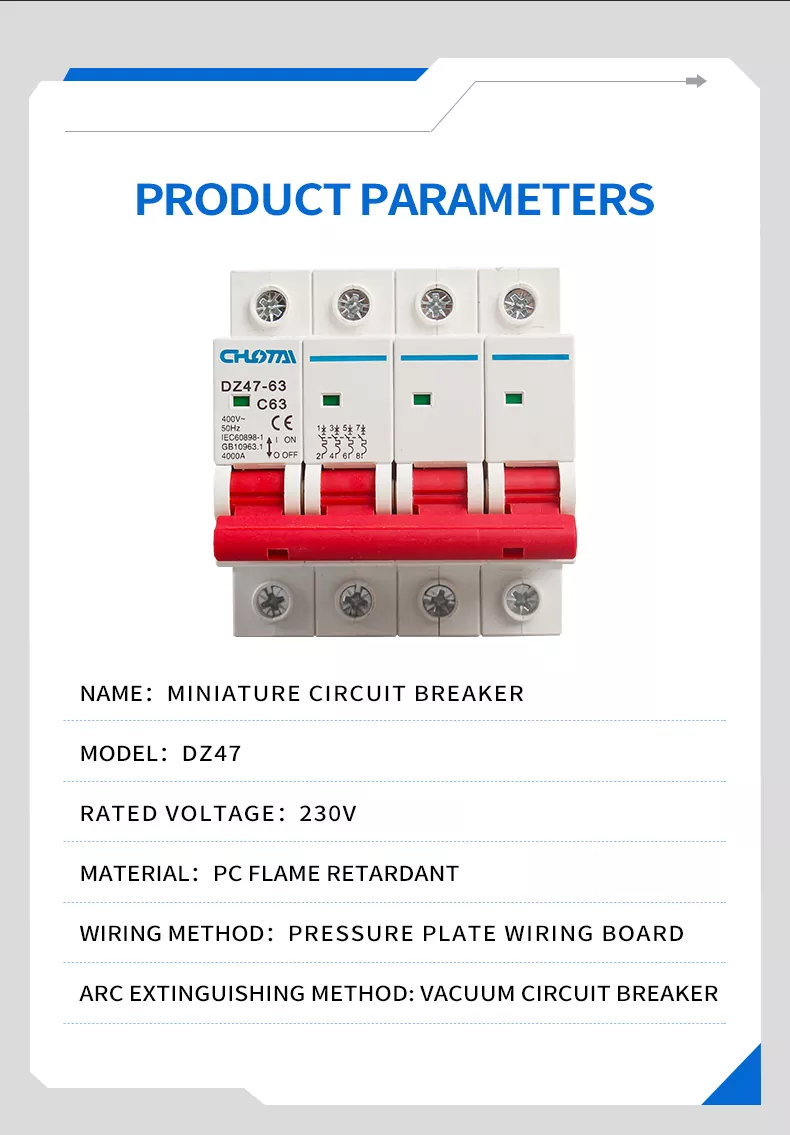

PRODUKTPARAMETER

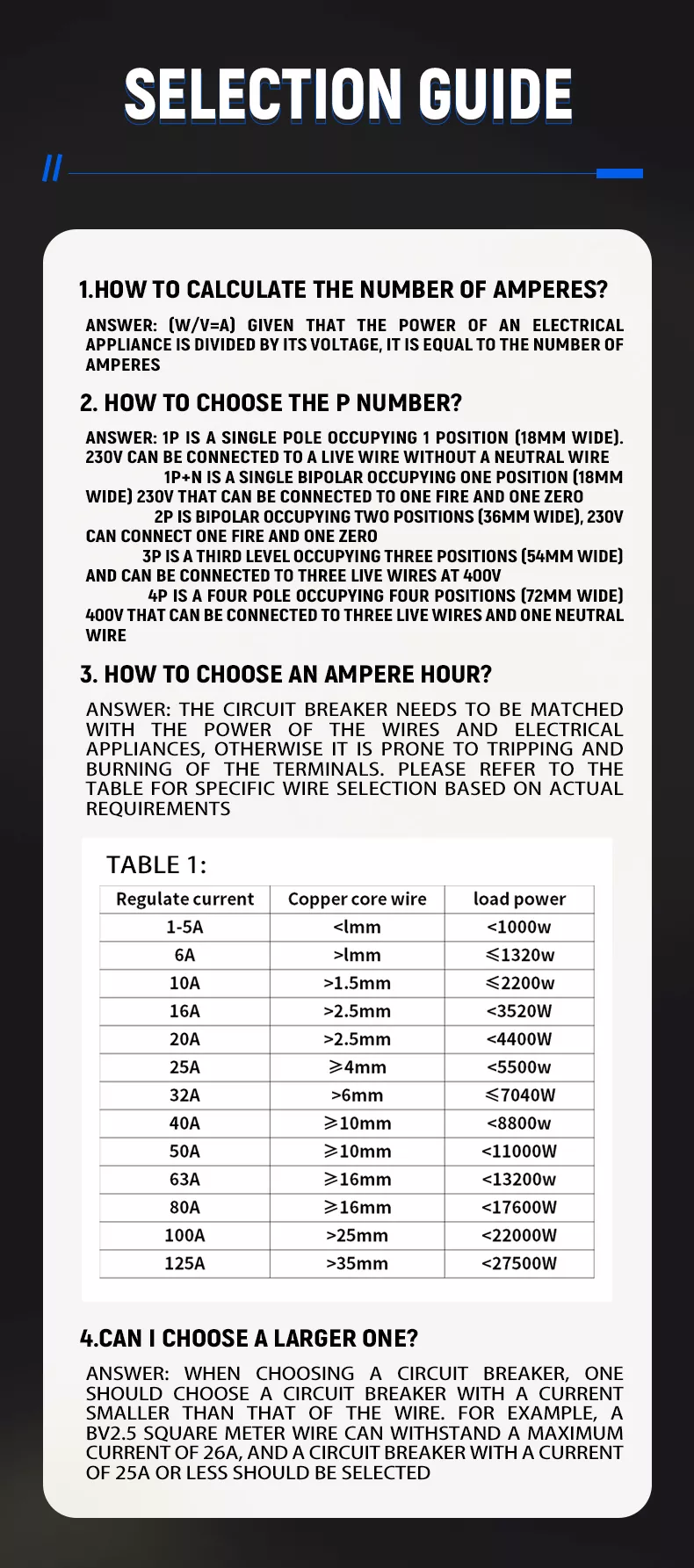

AUSWAHLLEITFADEN

1. Wie berechnet man die Amperezahl?

Formel:Strom (A) = Leistung (W) / Spannung (V). Berechnen Sie den benötigten Strom anhand der Leistung Ihrer Elektrogeräte.

2. Wie wählt man die Polzahl?

• 1P: Einpolig, 1 Modul (18 mm breit), nur für 230-V-Stromkabel (kein Neutralleiter).

• 1P+N: 1 Modul (18 mm breit), für 230 V Spannung + Neutralleiter.

• 2P: 2 Module (36 mm breit), für 230 V Spannung + Neutralleiter.

• 3P: 3 Module (54 mm breit), für 400 V 3-Phasen-Stromleitungen.

• 4P: 4 Module (72 mm breit), für 400 V 3-phasig + Neutralleiter (dieses Produkt).

3. Wie wähle ich die Ampere-Bewertung aus?

Passen Sie die Nennleistung des Schutzschalters an das Kabel und die Geräteleistung an, um Auslösungen oder eine Überhitzung der Anschlüsse zu vermeiden. Siehe Tabelle unten:

4. Kann ich ein größeres Modell wählen?

NEIN. Wählen Sie immer einen Leistungsschalter mit einer Nennstromstärkekleiner als die maximale Tragfähigkeit des Drahtes. Beispielsweise kann ein 2,5-mm²-BV-Kabel maximal 26 A aushalten, daher muss ein Schutzschalter mit 25 A oder weniger ausgewählt werden.

WEIT VERWENDET

Unser 4P 63A DZ47 Miniatur-Leistungsschalter wird häufig verwendet in:

• WOHNGEBÄUDE: Hausverteilerkasten, 3-Phasen-4-Draht-Stromversorgungsschutz

• GEWERBLICHE GEBÄUDE: Bürogebäude, Einkaufszentrum, Stromverteilungssystem für Hotels

• INDUSTRIEGERÄTE: Fabrikwerkstatt, Produktionslinie 3-Phasen-Stromsteuerung und -schutz

• VERTEILERSCHRÄNKE: Stromverteilerkasten, elektrischer Schaltschrank-Hauptschalter

• ERNEUERBARE ENERGIE: Solarstromanlage, Windkraftverteilungsschutz

• INFRASTRUKTUR: Öffentliche Einrichtungen, Straßenbeleuchtung, Stromversorgungsschutz für Kommunikationsbasisstationen

FAQ

1. WAS IST DIE HAUPTFUNKTION DIESES 4P 63A DZ47 MCB?

Es handelt sich um ein 3-Phasen-4-Leiter-Stromkreisschutzgerät, das Folgendes bietet:Überlastschutz UndKurzschlussschutz. Es löst automatisch aus, um die Stromversorgung zu unterbrechen, wenn der Stromkreis überlastet oder kurzgeschlossen ist, und verhindert so elektrische Brände und Geräteschäden, wodurch die Sicherheit des Stromnetzes gewährleistet wird.

2. Wie hoch ist die Nennspannung und der Nennstrom dieses Produkts?

Dies ist ein 4P 63A-Modell mit einer Nennspannung von400V~ (geeignet für 3-Phasen-4-Leiter-Stromnetze) und einem Nennstrom von63A, mit einem Ausschaltvermögen von 4000A.

3. WAS IST DIE INSTALLATIONSMETHODE?

Es unterstütztStandard-DIN35-mm-Führungsschienenmontage, mit Schnappverschluss-Design für schnelle und einfache Installation, kompatibel mit allen Standard-Verteilerschränken.

4. WAS IST DER BETRIEBSTEMPERATURBEREICH?

Das Produkt weist eine ausgezeichnete Temperaturanpassungsfähigkeit mit einem Arbeitstemperaturbereich von auf-35°C bis 70°C, geeignet für den Einsatz in Umgebungen mit extremer Kälte und hohen Temperaturen.

5. Wie wählt man die richtige Leistungsschalterleistung aus?

Berechnen Sie zunächst den erforderlichen Strom mit Strom = Leistung / Spannung und wählen Sie dann eine Leistungsschalterleistung auskleiner als die maximale Tragfähigkeit des Drahtes um die Sicherheit zu gewährleisten. Eine detaillierte Zuordnung finden Sie in unserer Auswahltabelle.

6. WELCHE ZERTIFIZIERUNGEN HAT DIESES PRODUKT?

Unser DZ47-63 MCB hat bestandenCE-Zertifizierung (konform mit EU-Standards) undCCC-Zertifizierung (entspricht den nationalen chinesischen Standards) und erfüllt die internationalen Sicherheitsstandards IEC60898-1 und GB10963.1.
