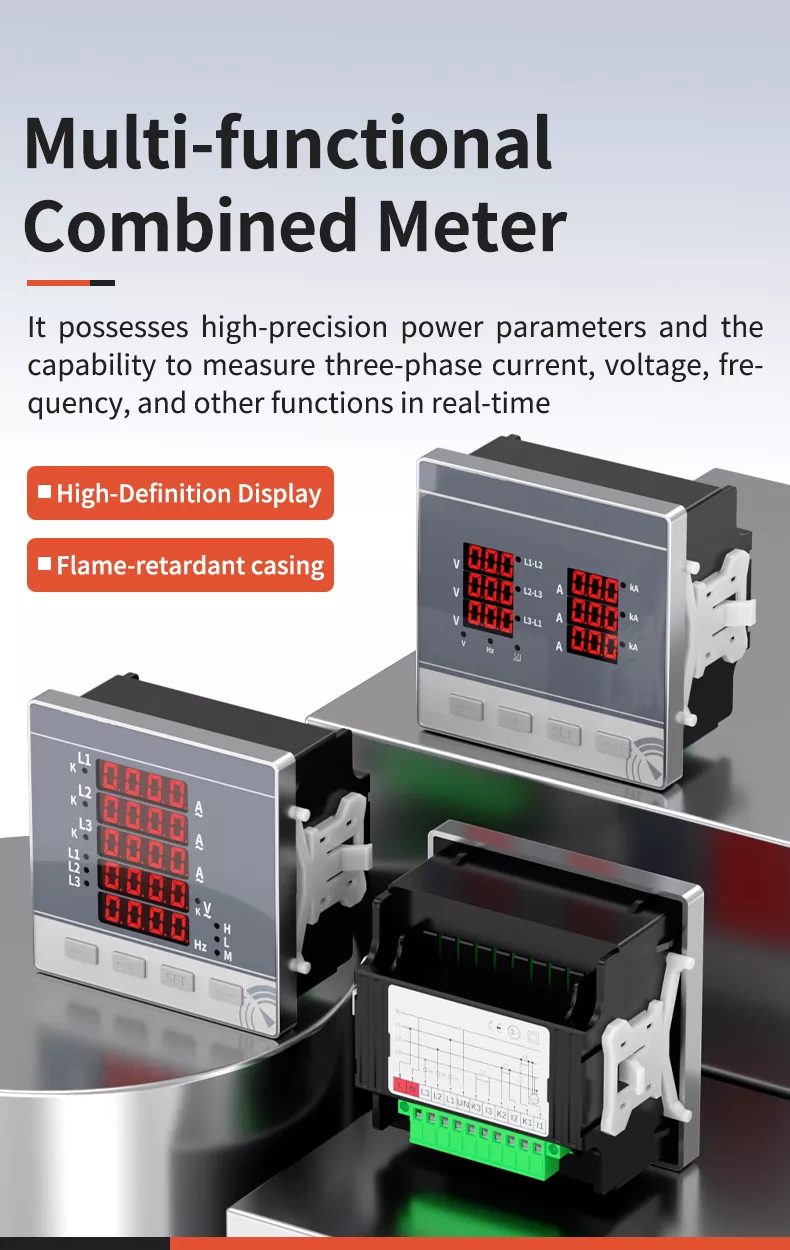

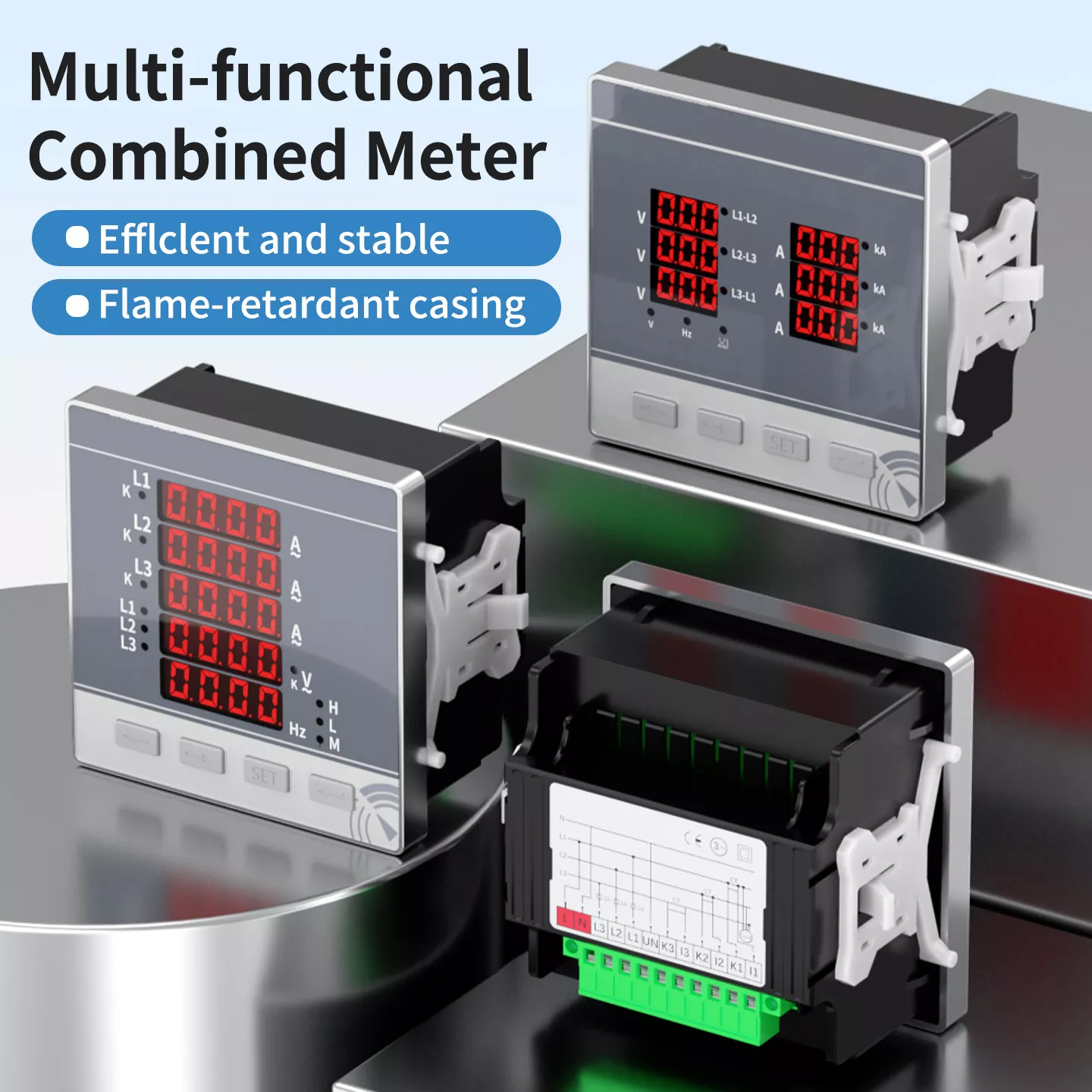

Em-06 Multifunktionales kombiniertes Messgerät

Dieses multifunktionale kombinierte Messgerät Em-06 von Eton ist ein schalttafelmontiertes Leistungsüberwachungsgerät für moderne dreiphasige Systeme elektrische Systeme. Es integriert hochpräzise Messchips und hochwertige Anschlussblöcke und ermöglicht so Echtzeit Überwachung von Drehstrom, Spannung, Frequenz und anderen wichtigen Parametern mit einer Genauigkeit von 0,5 Stufen. Mit Snap-On Panel-Installation und klare Verdrahtungspläne vereinfachen die Einrichtung für Großbeschaffungsbenutzer, während die Das schwer entflammbare Gehäuse und die langlebige Konstruktion gewährleisten einen langfristig sicheren Betrieb in Industrie und Gewerbe Umgebungen.

PRODUKTPARAMETER (SPEZIFIKATION)

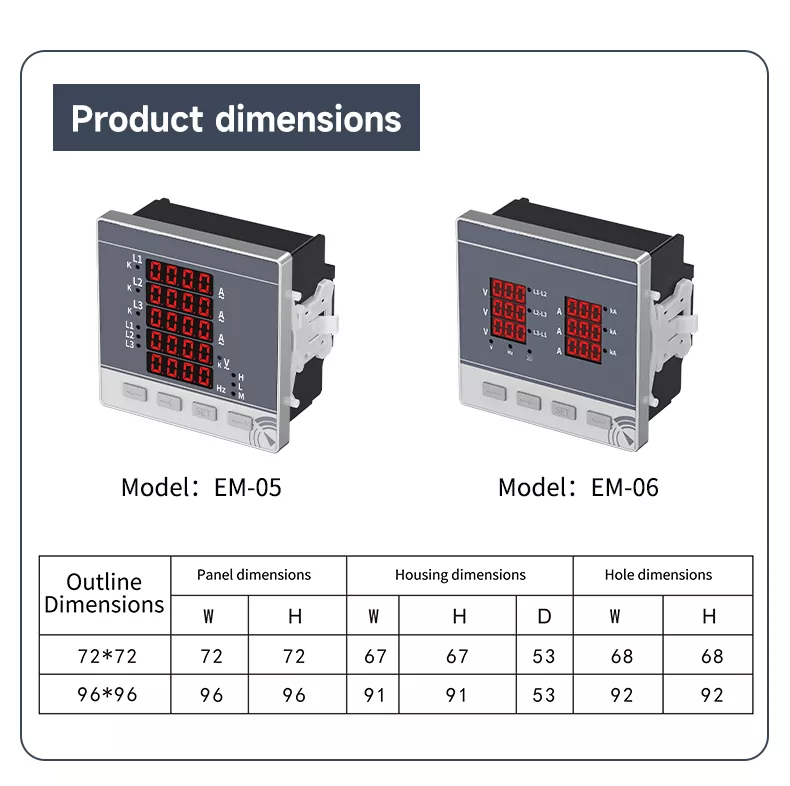

Produktabmessungen

Kernparameter

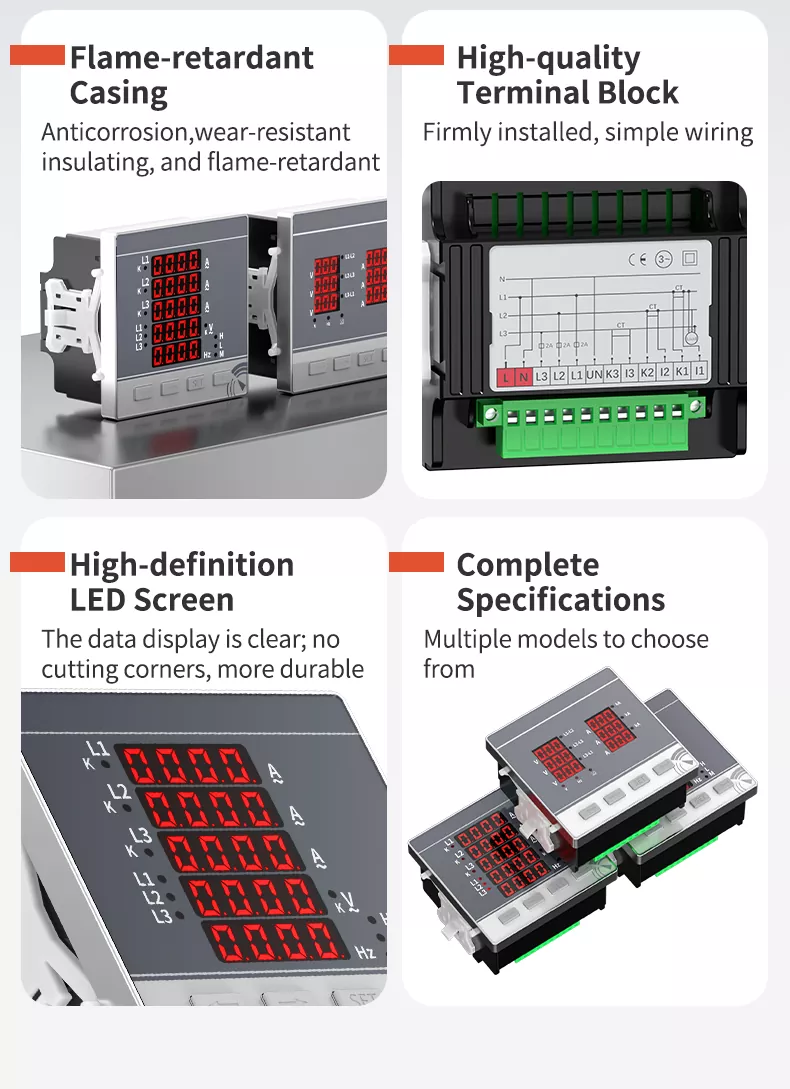

PRODUKTMERKMALE UND ANWENDUNG

Kernfunktionen

• 0,5-stufige hohe Genauigkeit: Bietet eine stabile und präzise Überwachung der dreiphasigen Leistungsparameter und erfüllt industrielle Messstandards.

• HD-LED-Anzeige: Großer roter LED-Bildschirm mit großem Betrachtungswinkel, keine toten Winkel, klare Datenablesung aus allen Richtungen.

• Flammhemmende Sicherheit: Das säure- und alkalibeständige PC-Gehäuse verhindert Brandrisiken durch Kurzschlüsse und Überlastungen und sorgt so für langfristige Sicherheit verwenden.

• Robust und stoßfest: Schale aus hochfestem technischem Kunststoff, glatt und gratfrei, mit ausgezeichneter Schlagfestigkeit und Haltbarkeit.

• Einfache Installation: Aufsteckbare Schalttafelmontage mit sicheren Klemmenblöcken, saubere Verkabelung und weniger anfällig für Lockerungen.

• Vollständige Spezifikationen: Zwei Modelle (EM-05 / EM-06) und zwei Panelgrößen (72×72 / 96×96) zur Auswahl, passend zu verschiedenen Schränken Anforderungen.

Anwendungsszenarien

Das multifunktionale kombinierte Messgerät wird häufig eingesetzt in:

• Umspannwerke und Stromnetze: Echtzeitüberwachung der dreiphasigen Leistungsparameter, um eine stabile Übertragung sicherzustellen.

• Industrielle Automatisierungsausrüstung: Schützt Roboterarme und Produktionslinien vor Spannungs-/Stromschwankungen.

• Fließende Produktionslinien: Verfolgt den Energieverbrauch für ein effizientes Produktionsmanagement.

• Verteilerschränke und Schaltanlagen: Schützt Haushalts- und Gewerbestromversorgungssysteme.

• Wohngebäude: Überwacht den Stromverbrauch von Häusern und Wohnungen und unterstützt so das Energiesparmanagement.

• Kaufhäuser und öffentliche Einrichtungen: Gewährleistet eine sichere und stabile Stromversorgung für Aufzüge, Beleuchtung und die Ausrüstung von Einkaufszentren.

PRODUKTIONSDETAILS

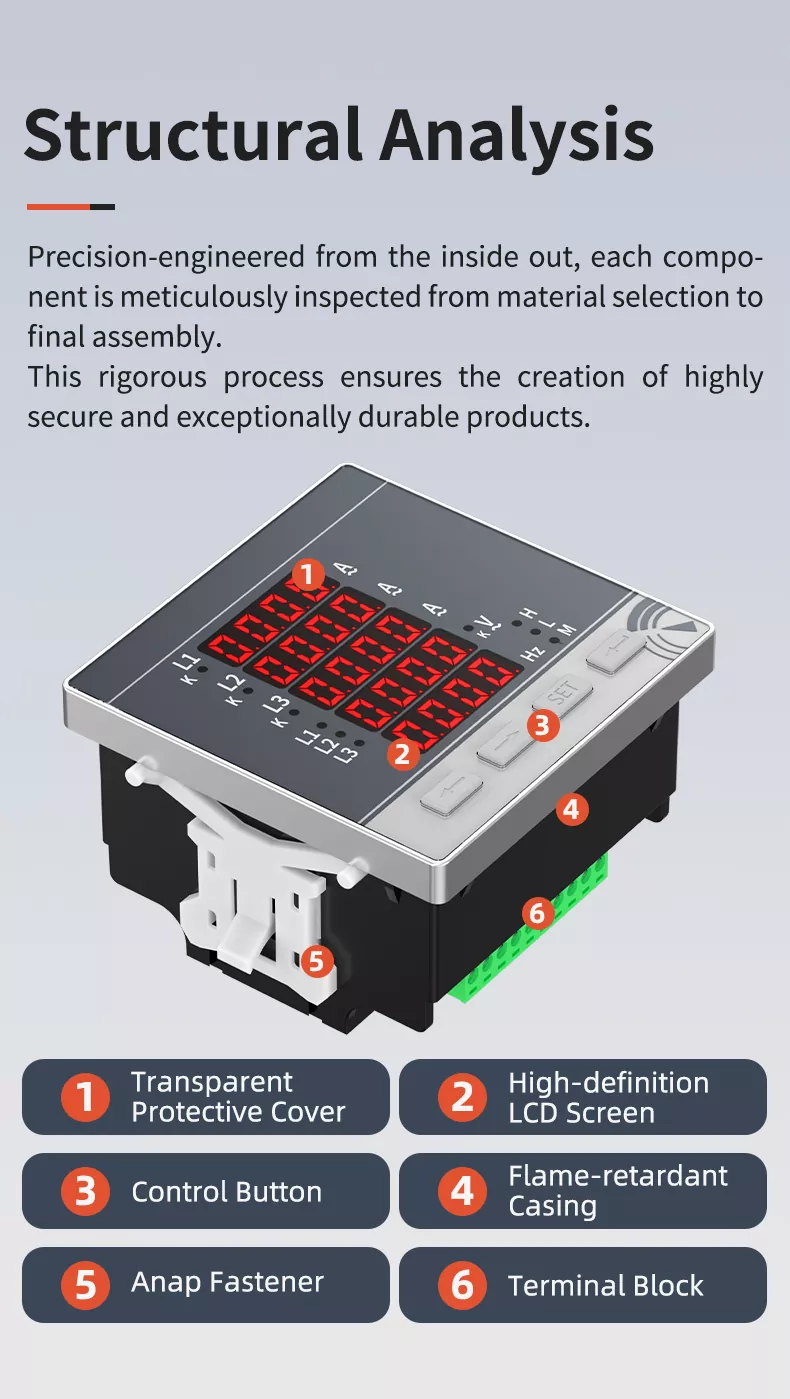

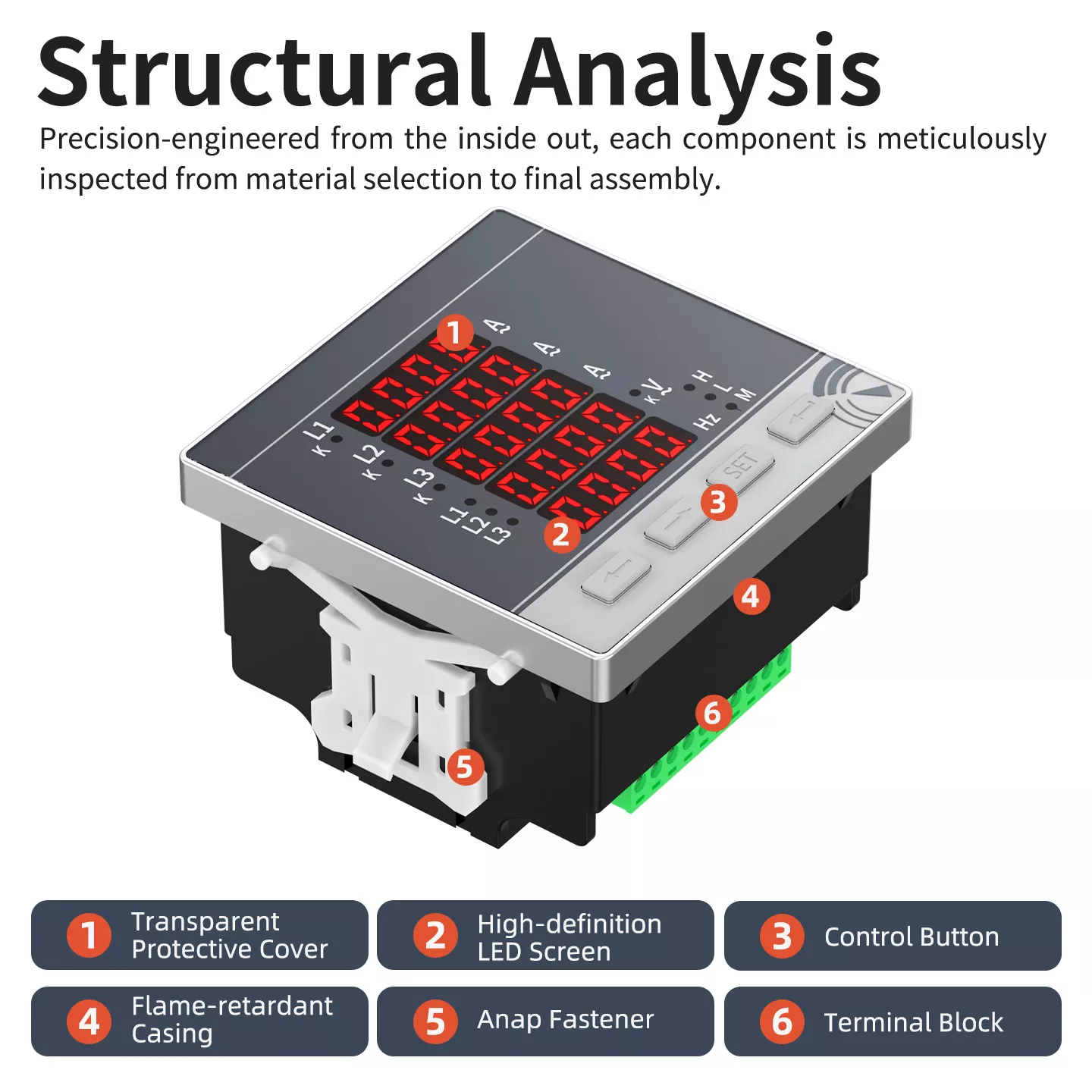

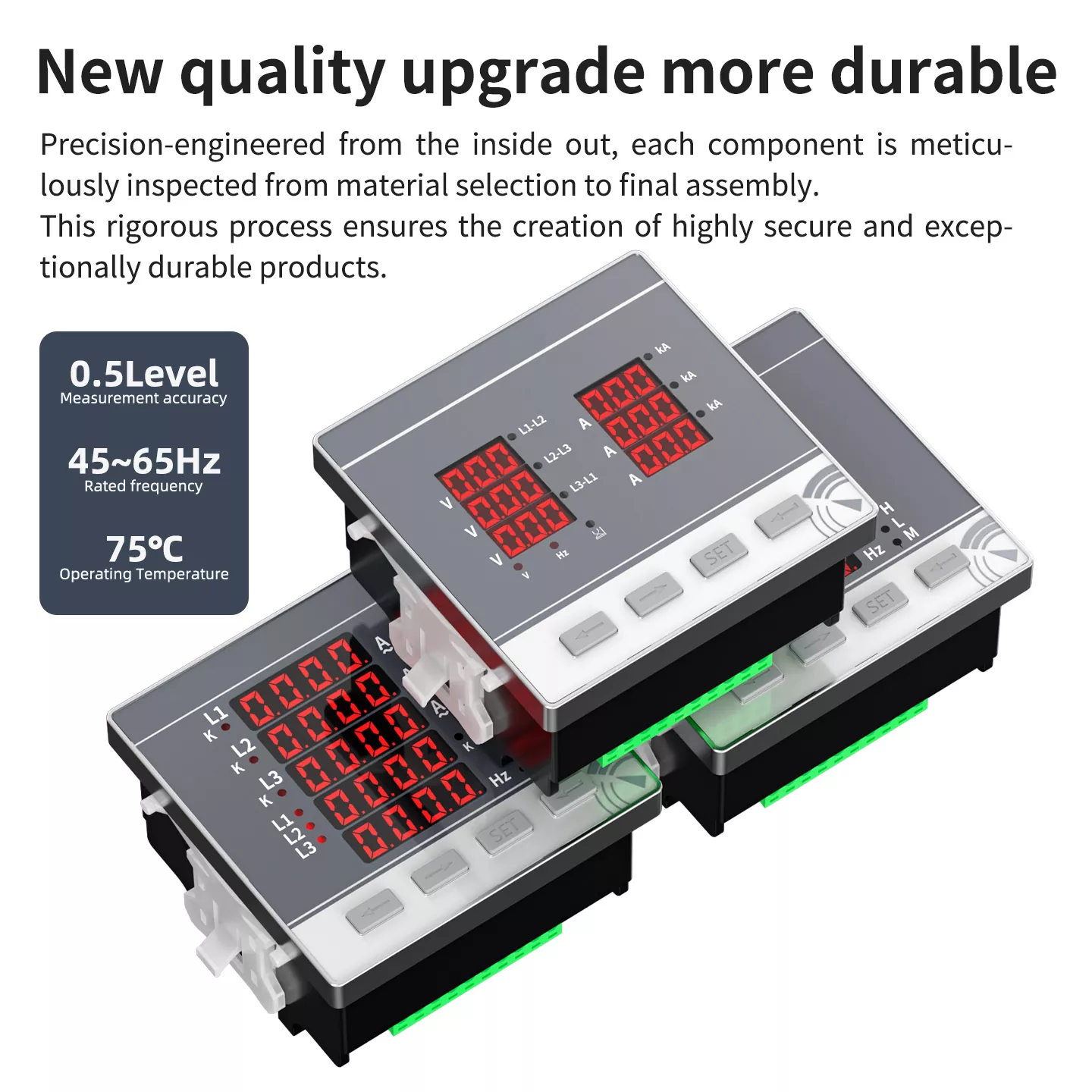

Strukturanalyse

Unser multifunktionales kombiniertes Messgerät ist von innen nach außen präzisionsgefertigt, wobei jede Komponente sorgfältig verarbeitet wird Von der Materialauswahl bis zur Endmontage geprüft. Dieser strenge Prozess stellt sicher, dass das Messgerät äußerst sicher ist außergewöhnlich langlebig und erfüllt die Anforderungen von Großbestellungen und langfristigen Lieferungen. Die Struktur umfasst:

1. Transparente Schutzhülle: Schützt den Bildschirm vor Staub und Beschädigungen.

2. Hochauflösender LED-Bildschirm: Klare Datenanzeige mit starker Anti-Interferenz-Fähigkeit.

3. Steuertaste: Einfache Parametereinstellung und Modusumschaltung.

4. Flammhemmendes Gehäuse: Hochfestes PC-Material, korrosionsbeständig und feuerbeständig.

5. Anap-Verschluss: Snap-on-Installation, fest und zuverlässig.

6. Klemmenblock: Hochwertig, gute Leitfähigkeit, sichere Verkabelung.

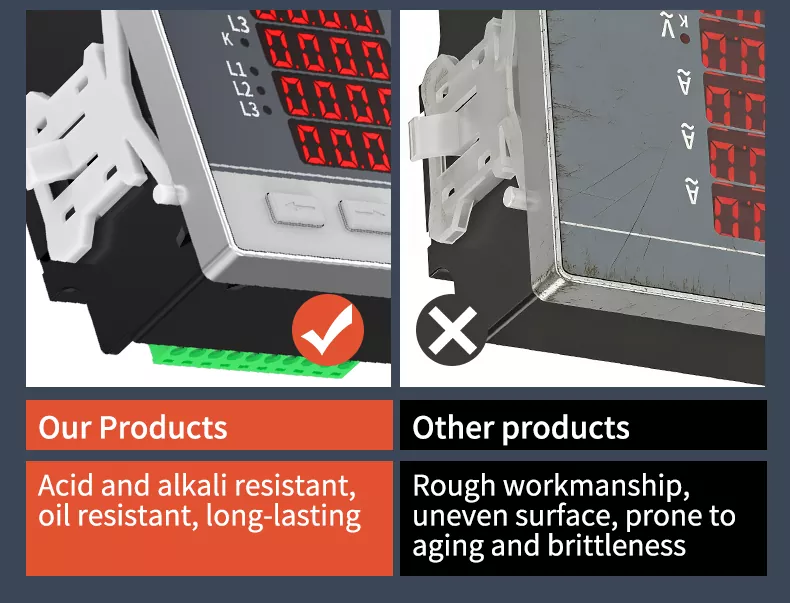

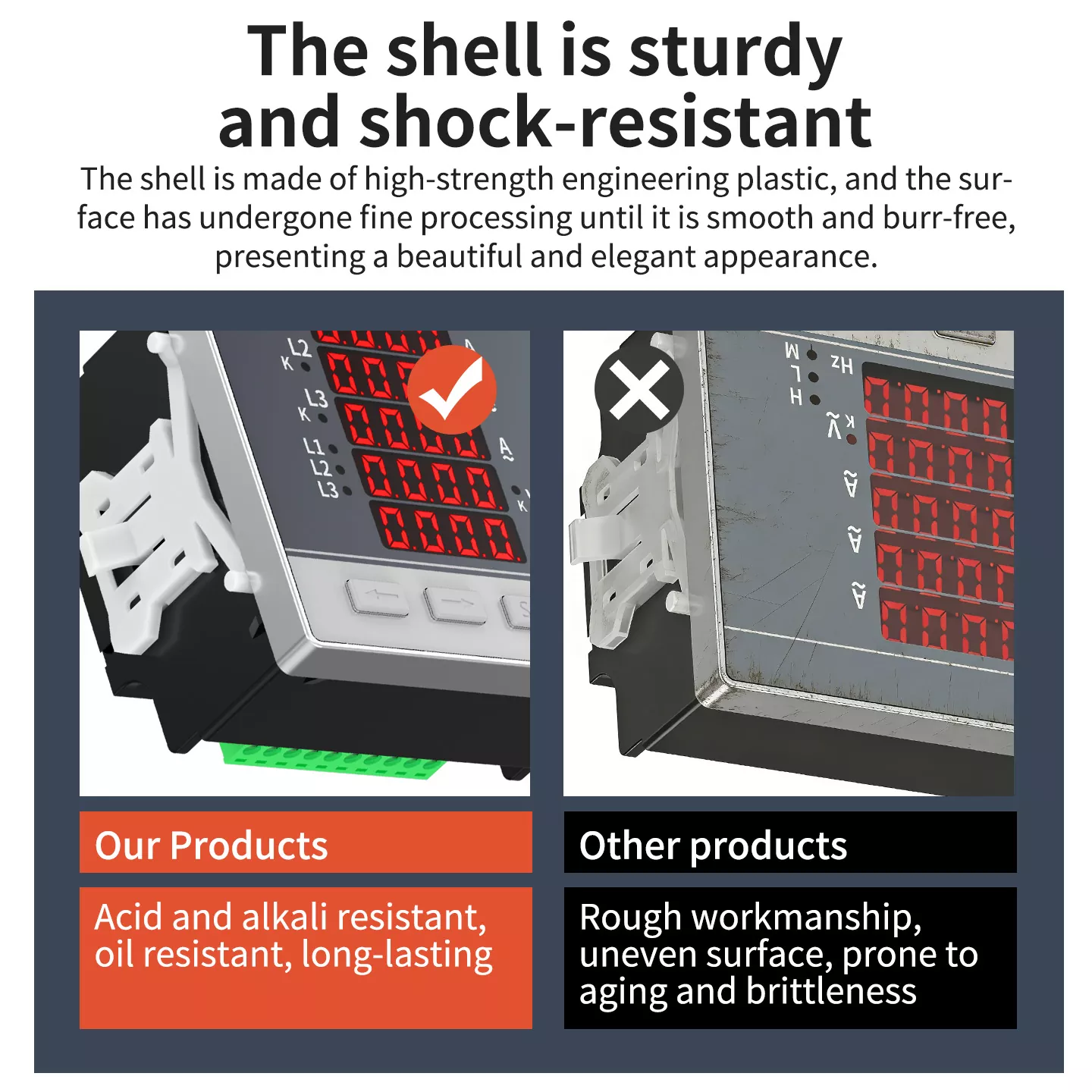

Unsere Produkte im Vergleich zu anderen Produkten

Im Vergleich zu Konkurrenzprodukten ist unser multifunktionales Kombimessgerät säure- und alkalibeständig sowie ölbeständig und langlebiges Gehäuse, wodurch grobe Verarbeitung, unebene Oberflächen und Alterungs-/Brüchigkeitsprobleme vermieden werden, die bei günstigeren Modellen häufig auftreten Alternativen.

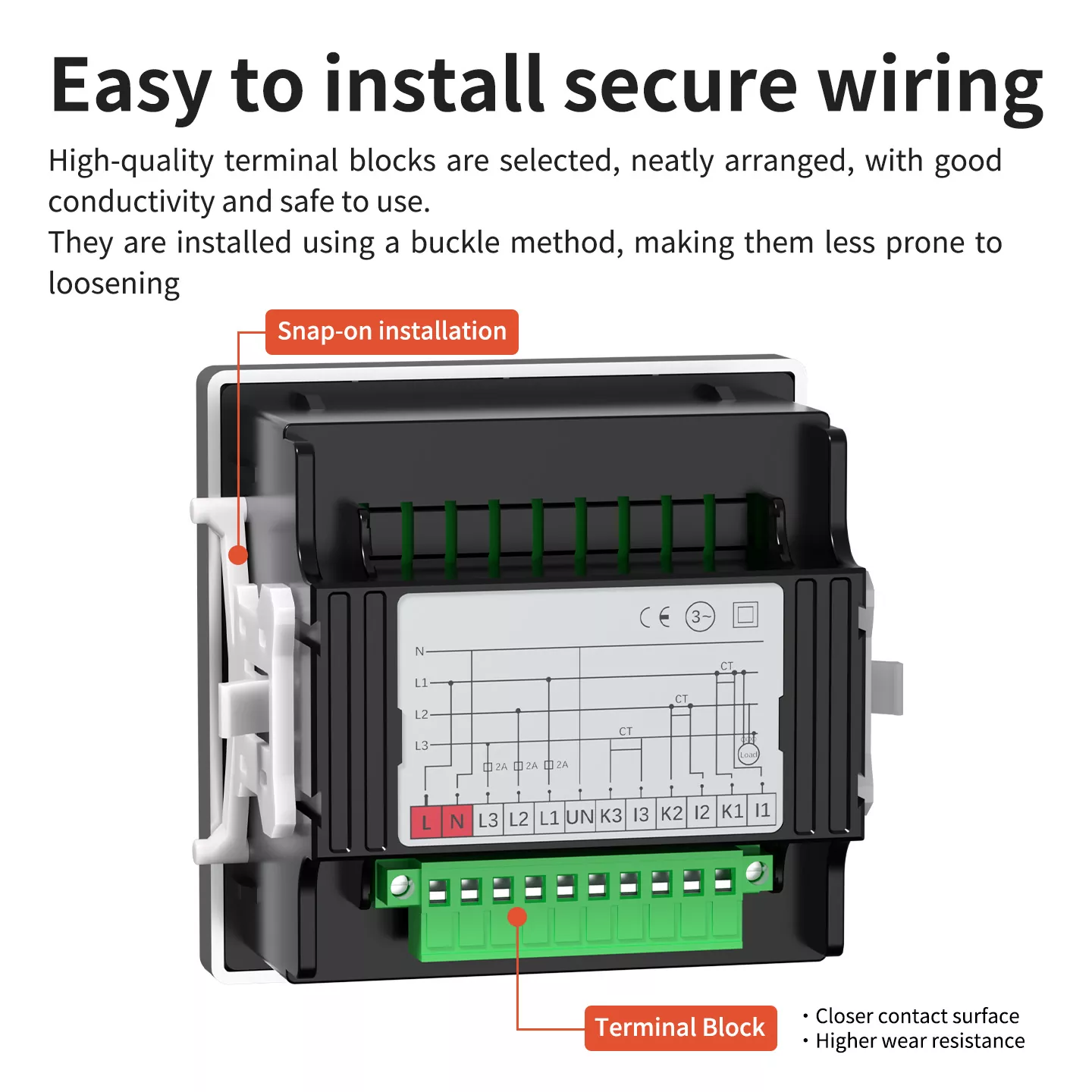

Hochwertiger Klemmenblock

Der hochwertige Anschlussblock des Multifunktions-Kombizählers weist eine engere Kontaktfläche und einen höheren Verschleiß auf Widerstand, der die Sicherheit des elektrischen Stroms sicher gewährleistet, mit sauberer Verkabelung, um Fehlanschlüsse und Kurzschlüsse zu verhindern Schaltkreise für Endverbraucher.

Maßgebliche Zertifizierung

Hat die professionelle Inspektion durch mehrere Parteien bestanden und die maßgebliche Zertifizierung (MA/CNAS) erhalten, um sicherzustellen, dass Das multifunktionale Kombimessgerät erfüllt globale Qualitäts- und Sicherheitsstandards für den Großhandel und die Massenbeschaffung.

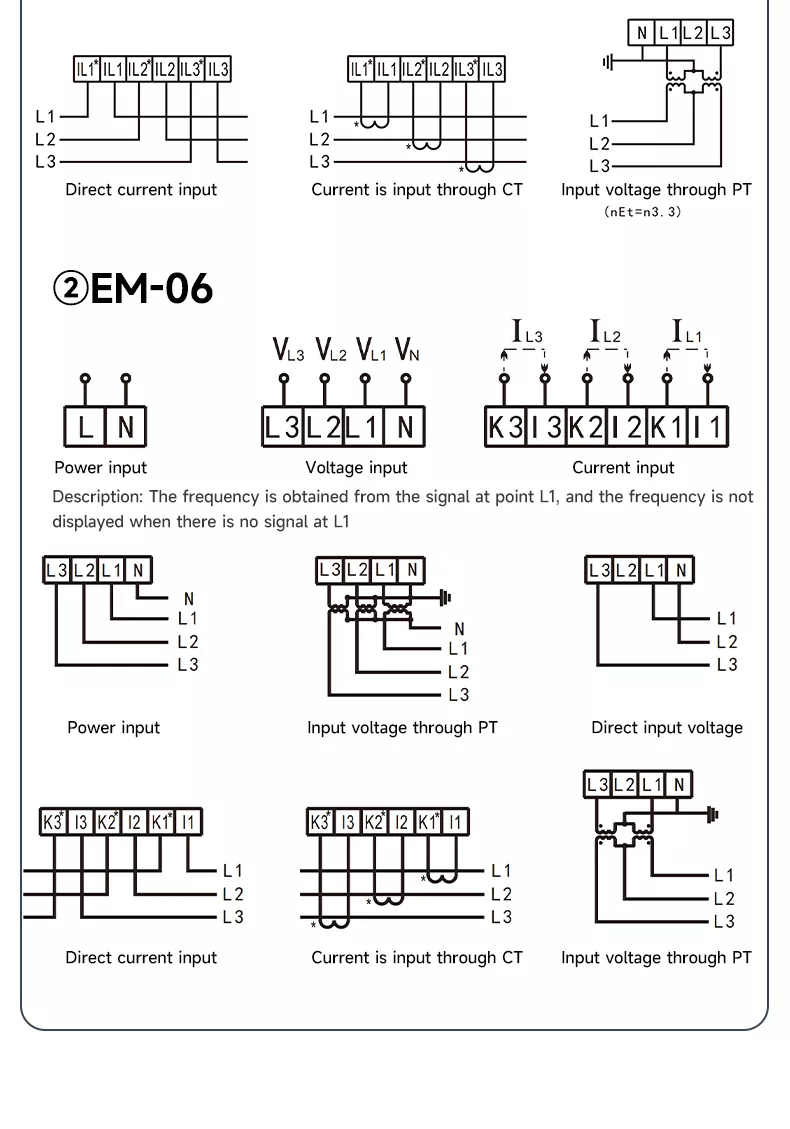

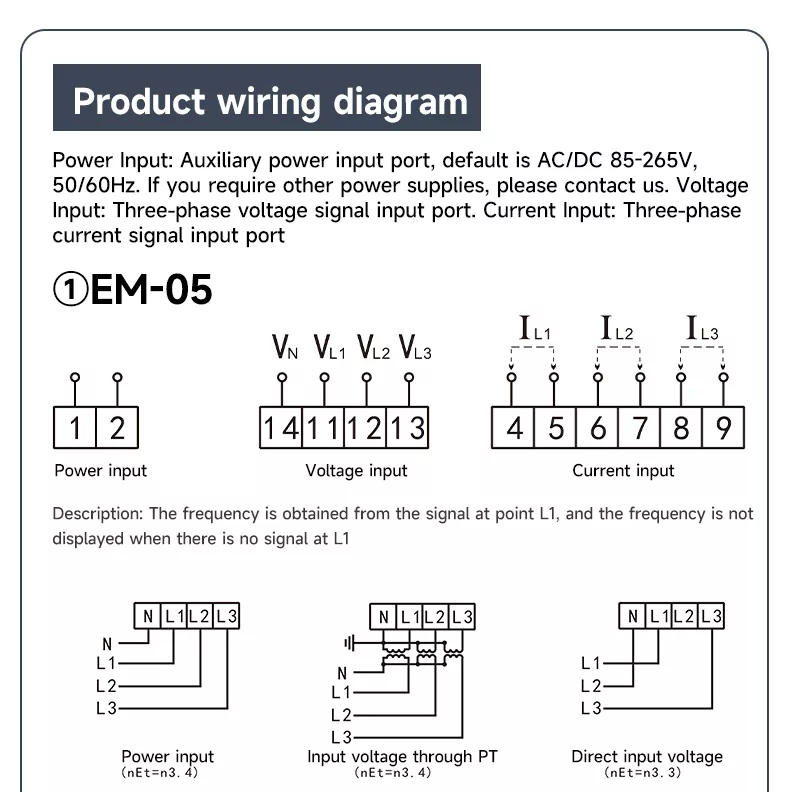

Schaltplan

Klare Verkabelungsanweisungen unterstützen eine einfache Installation für die Modelle EM-05 und EM-06:

• Leistungsaufnahme: Anschluss an L/N-Klemmen (AC/DC 85–265 V).

• Spannungseingang: Dreiphasige Spannungssignale an entsprechende Klemmen (L1/L2/L3 + N) anschließen.

• Aktueller Eingang: Stromwandlersignale (CT) an die entsprechenden Klemmen anschließen.

• Keine komplexe Einrichtung erforderlich, ideal für den schnellen Einsatz in Verteilerschränken und Industrieschalttafeln.

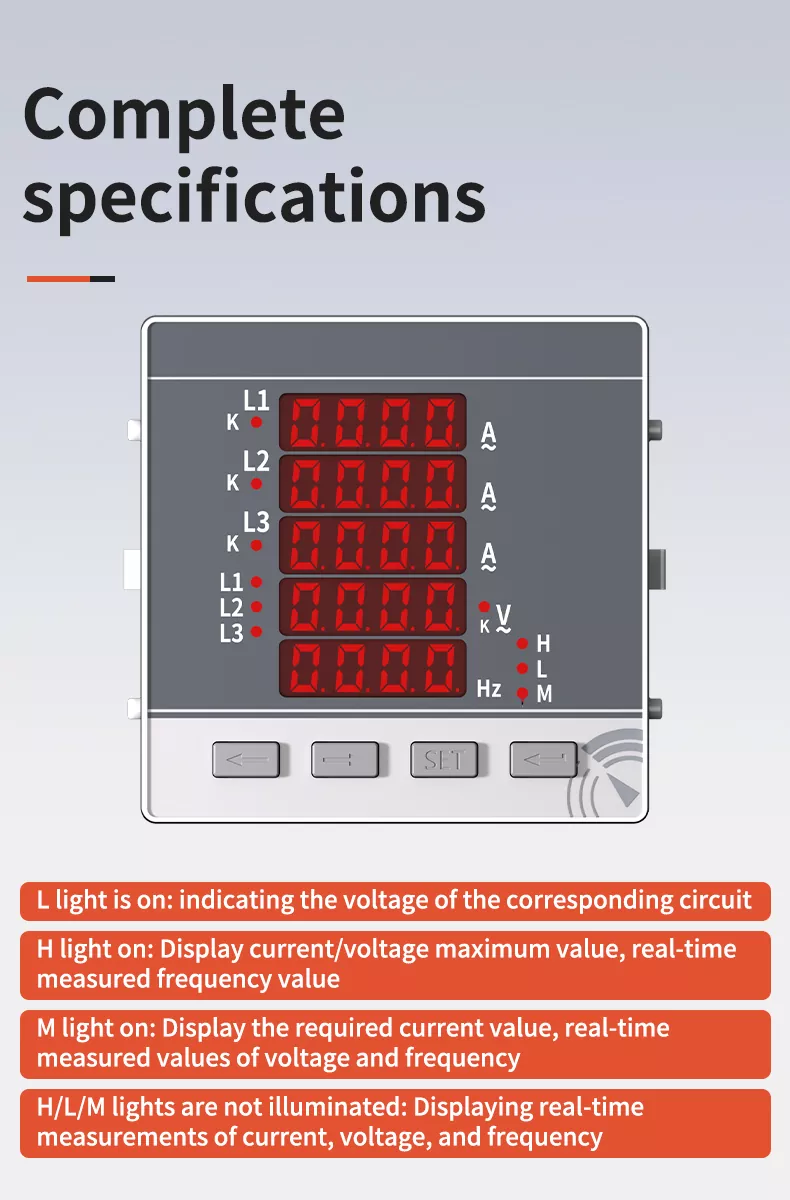

Erläuterung des Anzeigemodus

• L-Licht an: Zeigt die Spannung des entsprechenden Stromkreises an.

• H-Licht an: Zeigt den Maximalwert von Strom/Spannung und den in Echtzeit gemessenen Frequenzwert an.

• M-Licht an: Zeigt den erforderlichen Stromwert sowie Echtzeitmesswerte von Spannung und Frequenz an.

• H/L/M leuchtet aus: Anzeige von Echtzeitmessungen von Strom, Spannung und Frequenz.

FAQ

1.Wie hoch ist die Messgenauigkeit des multifunktionalen Kombimessgeräts?

Es erreicht eine hohe Genauigkeit von 0,5 Stufen und bietet eine stabile und zuverlässige Überwachung der dreiphasigen Leistungsparameter für verschiedene Anwendungen elektrische Systeme.

2.Wie installiere ich das multifunktionale Kombimessgerät?

Die aufsteckbare Schalttafelmontage ist schnell, stabil und eignet sich für Verteilerschränke und die industrielle Automatisierung und andere Szenarien.

3.Welche Parameter kann das multifunktionale Kombimessgerät überwachen?

Es überwacht umfassend den dreiphasigen Strom, die Spannung, die Frequenz und andere wichtige Leistungsparameter mit a High-Definition-LED-Bildschirm für klare Anzeige.

4.Ist das Gehäuse des Multifunktions-Kombizählers schwer entflammbar?

Ja, es wird flammhemmendes PC-Material verwendet, das säure- und alkalibeständig ist und Brandrisiken wirksam vorbeugt Kurzschlüsse und Überlastungen.

5.Welche Modelle und Größen sind verfügbar?

Wir bieten zwei Modelle (EM-05 / EM-06) und zwei Panelgrößen (72×72 mm / 96×96 mm) an, um unterschiedlichen Installations- und Installationsmöglichkeiten gerecht zu werden Bewerbungsvoraussetzungen.

6.Was ist der Betriebstemperaturbereich des Messgeräts?

Es kann stabil bei -20 bis 70 °C betrieben werden, mit einer kurzfristigen Toleranz von bis zu 75 °C und ist für verschiedene industrielle und gewerbliche Zwecke geeignet Umgebungen.
