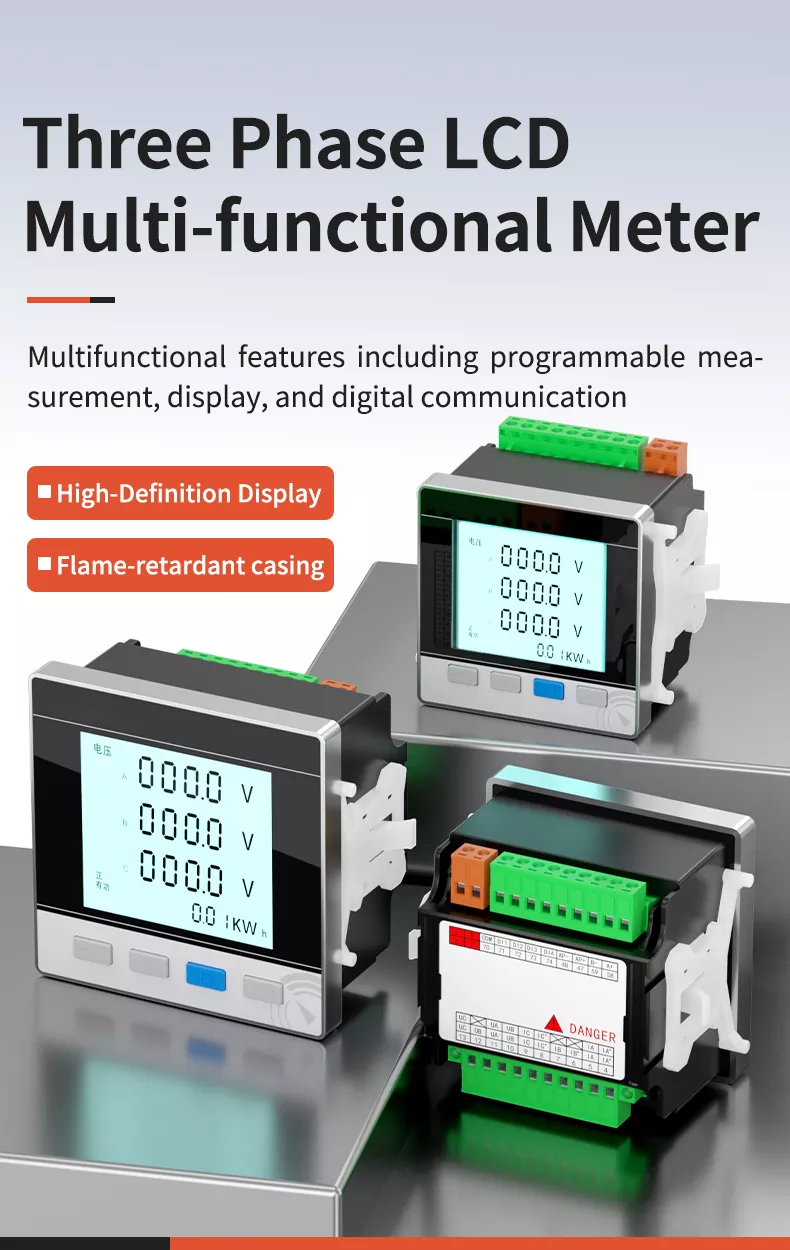

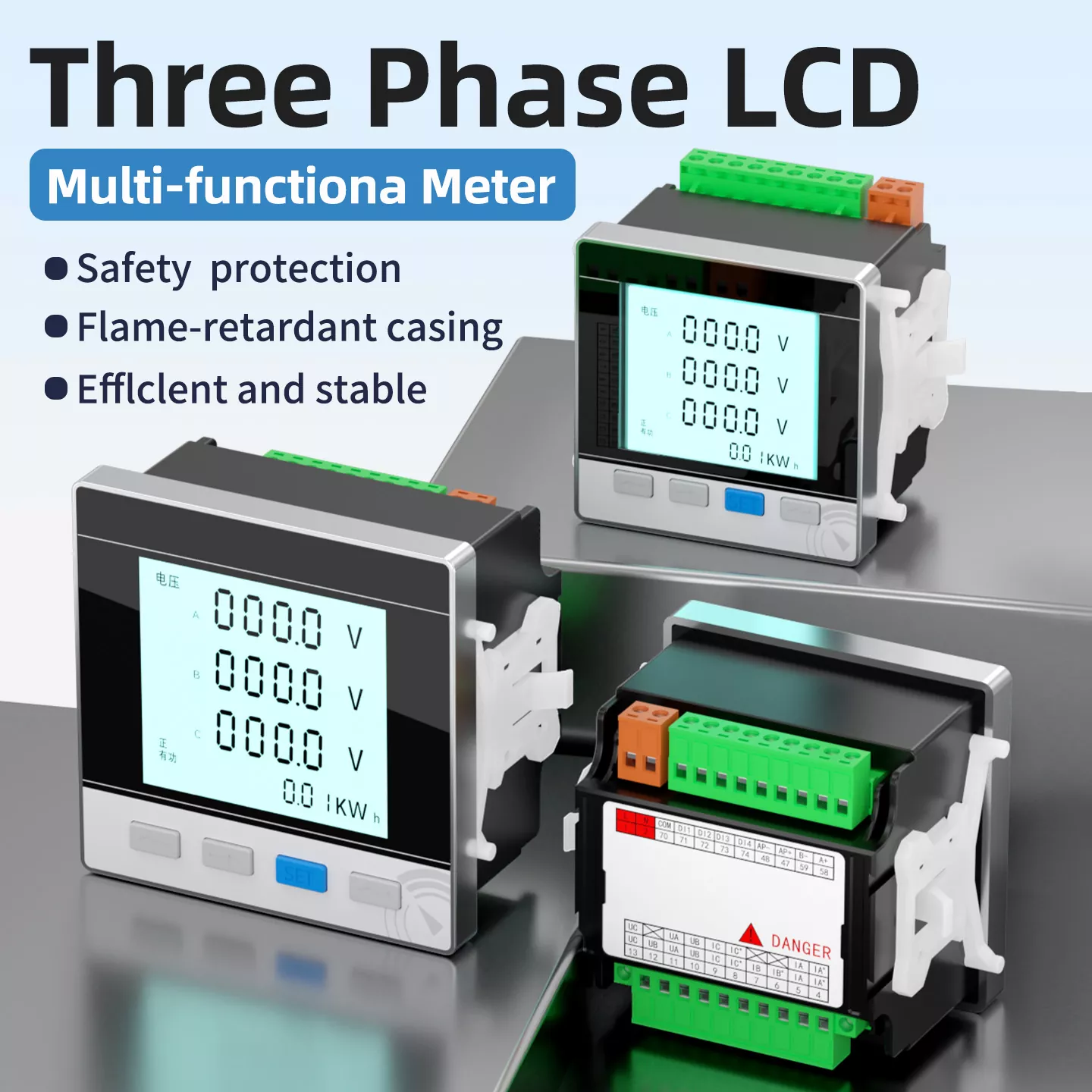

Dreiphasiges LCD-Multifunktionsmessgerät

Unser dreiphasiges LCD-Multifunktionsmessgerät ist ein intelligentes Überwachungs- und Messgerät für drei Personen Phasenstromsysteme. Es integriert programmierbare Mess-, Echtzeitanzeige- und digitale Kommunikationsfunktionen. Ermöglicht eine umfassende Überwachung von Spannung, Strom, Leistung, Energie, Frequenz und Leistungsfaktor. Importiert übernehmen Hochwertige Chips und integrierte Schweißtechnologie sorgen für eine Messgenauigkeit von 0,5 Grad und Stabilität Leistung. Das flammhemmende ABS-Gehäuse ist robust, stoßfest und korrosionsbeständig und für eine lange Lebensdauer geeignet Dauereinsatz in rauer Industrieumgebung. Es wird häufig in der industriellen Automatisierung, Energieverteilung und Energie eingesetzt Managementszenarien, die eine zuverlässige Überwachung der Leistungsparameter für elektrische Geräte ermöglichen.

VORSTELLUNG DES UNTERNEHMENS

Engagiert für die Bereitstellung umfassender Dienstleistungen für die industrielle Automatisierungssteuerung. Befriedigen Sie die Bedürfnisse aller Aspekte von das Energiesystem mit präziser, zuverlässiger, energiesparender und umweltfreundlicher intelligenter Stromverteilung Produkte. Wir befolgen strenge Qualitätskontrollen von der Forschung und Entwicklung bis zur Produktion und stellen sicher, dass jedes Produkt den internationalen Standards entspricht Standards und streben danach, ein vertrauenswürdiger Partner für globale Kunden in der Industrie für elektrische Messgeräte zu sein.

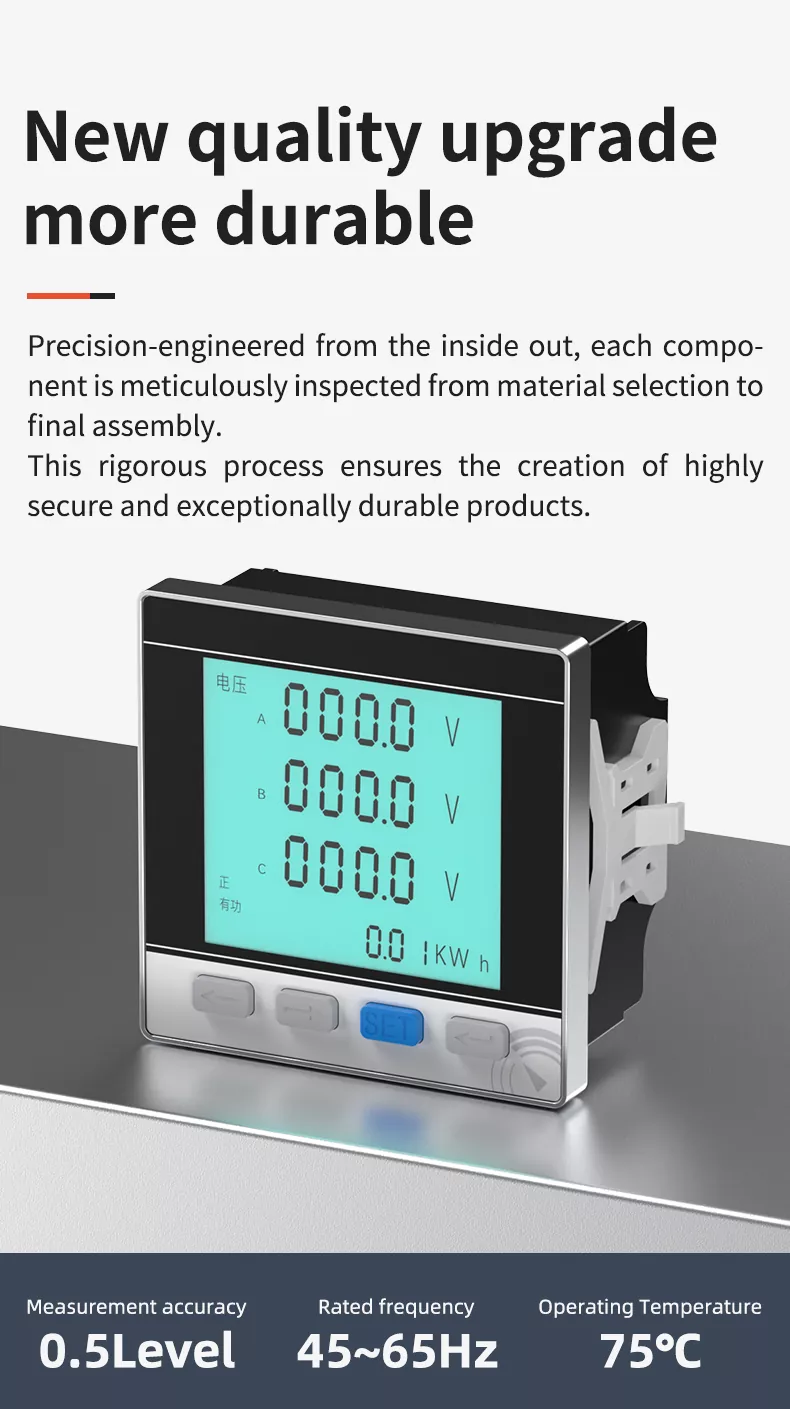

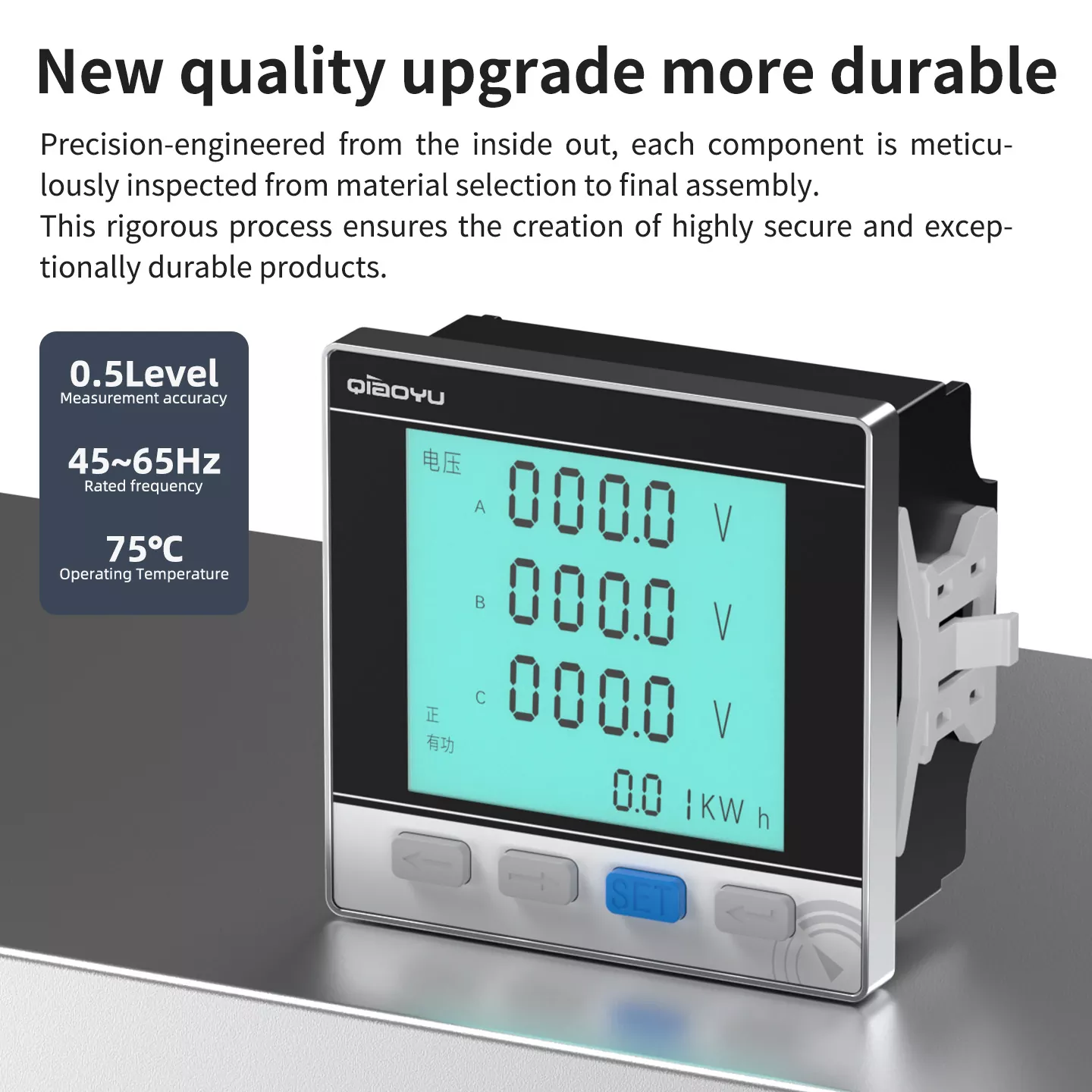

NEUE QUALITÄTSVERBESSERUNG UND LANGLEBIGER

Unser dreiphasiges LCD-Multifunktionsmessgerät wurde einer vollständigen Qualitätsverbesserung unterzogen. Präzisionsgefertigt von innen Jede Komponente wird von der Materialauswahl bis zur Endmontage sorgfältig geprüft. Wir verwenden importiertes Hoch Hochwertige Chips und integrierte Schweißtechnologie sorgen für genaue Dosierung und stabile Leistung. Die Schale ist gefertigt aus hochfestem, flammhemmendem ABS-Material, das alterungsbeständig, korrosionsbeständig, stoßfest und schwer entflammbar ist verzögernd. Jedes Produkt wird vor dem Verlassen einem strengen Alterungstest, einer Genauigkeitskalibrierung und einem Spannungsfestigkeitstest unterzogen die Fabrik. Es kann in rauen Industrieumgebungen über einen langen Zeitraum stabil betrieben werden und bietet eine höhere Sicherheitsleistung und längere Lebensdauer.

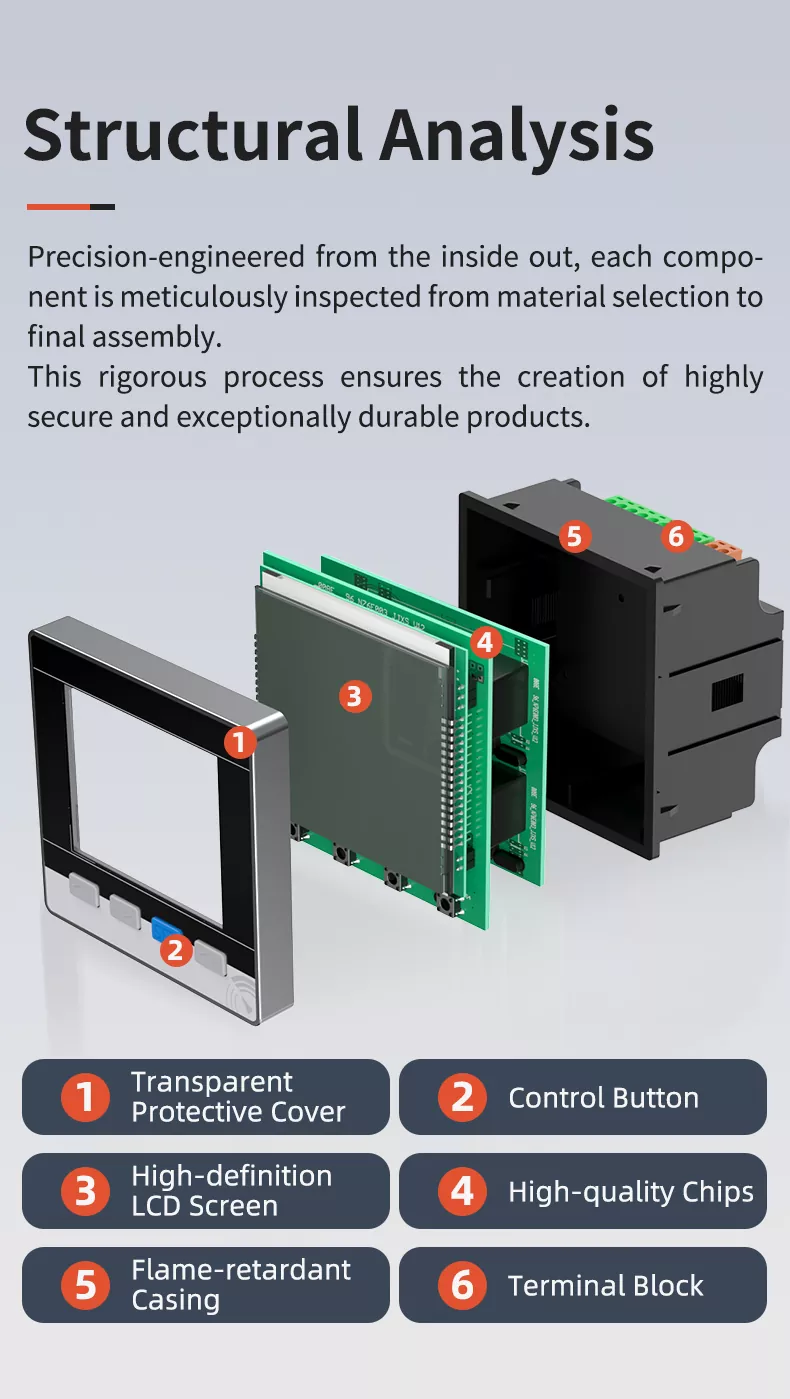

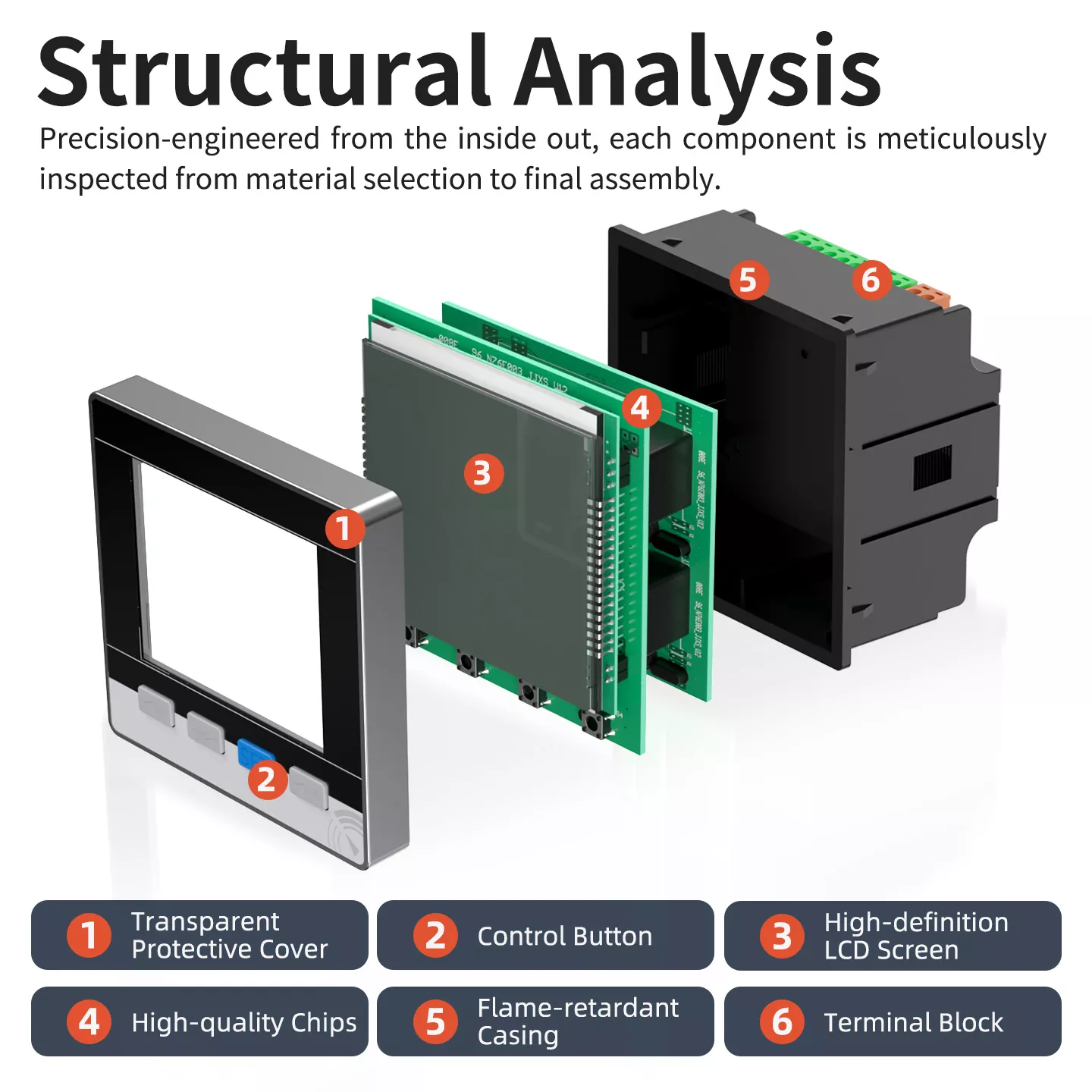

STRUKTURANALYSE

Das Messgerät verfügt über eine kompakte und wissenschaftliche Struktur mit 6 Kernkomponenten:

1. TRANSPARENTE SCHUTZHÜLLE: Schützt das Display vor Staub und physischen Beschädigungen und sorgt so für langfristige Klarheit.

2. STEUERTASTE: Empfindlich und reaktionsschnell, unterstützt Parametereinstellung, Datenabfrage und Menünavigation.

3. HOCHAUFLÖSENDER LCD-BILDSCHIRM: Große Zeichenanzeige, klare Datenvisualisierung, starke Anti-Interferenz-Fähigkeit.

4. Hochwertige Chips: Importierte Chips mit integriertem Schweißen, die eine Messgenauigkeit von 0,5 Stufen und eine stabile Leistung gewährleisten.

5. FLAMMHEMMENDES GEHÄUSE: Hochfester technischer Kunststoff, alterungsbeständig, korrosionsbeständig und bietet zuverlässigen Sicherheitsschutz.

6. KLEMMENBLOCK: Hochleitfähiges Material, feste Installation, einfache Verkabelung, mit starker Überlastfestigkeit und Verschleißfestigkeit.

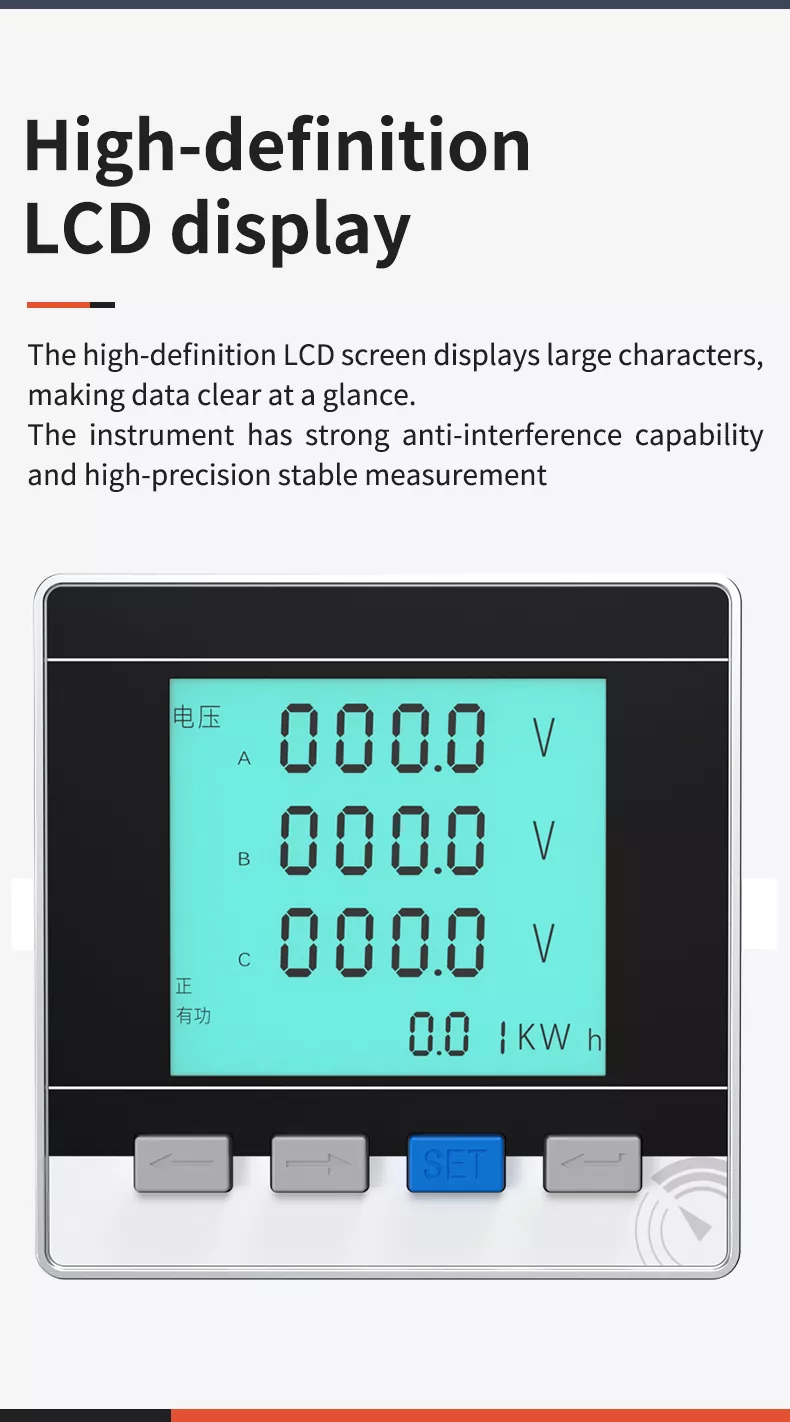

HOCHAUFLÖSENDES LCD-DISPLAY

Unser Messgerät ist mit einem hochauflösenden LCD-Bildschirm mit großer Zeichenanzeige ausgestattet. Die umfassenden Leistungsdaten (Spannung, Strom, Leistung, Energie usw.) sind auf einen Blick klar und ermöglichen ein einfaches Ablesen in verschiedenen Installationswinkeln. Das Instrument verfügt über eine starke Anti-Interferenz-Fähigkeit und eine hochpräzise, stabile Messung, die eine genaue und präzise Messung gewährleistet Zuverlässige Überwachung der Leistungsparameter auch in komplexen Industrieumgebungen.

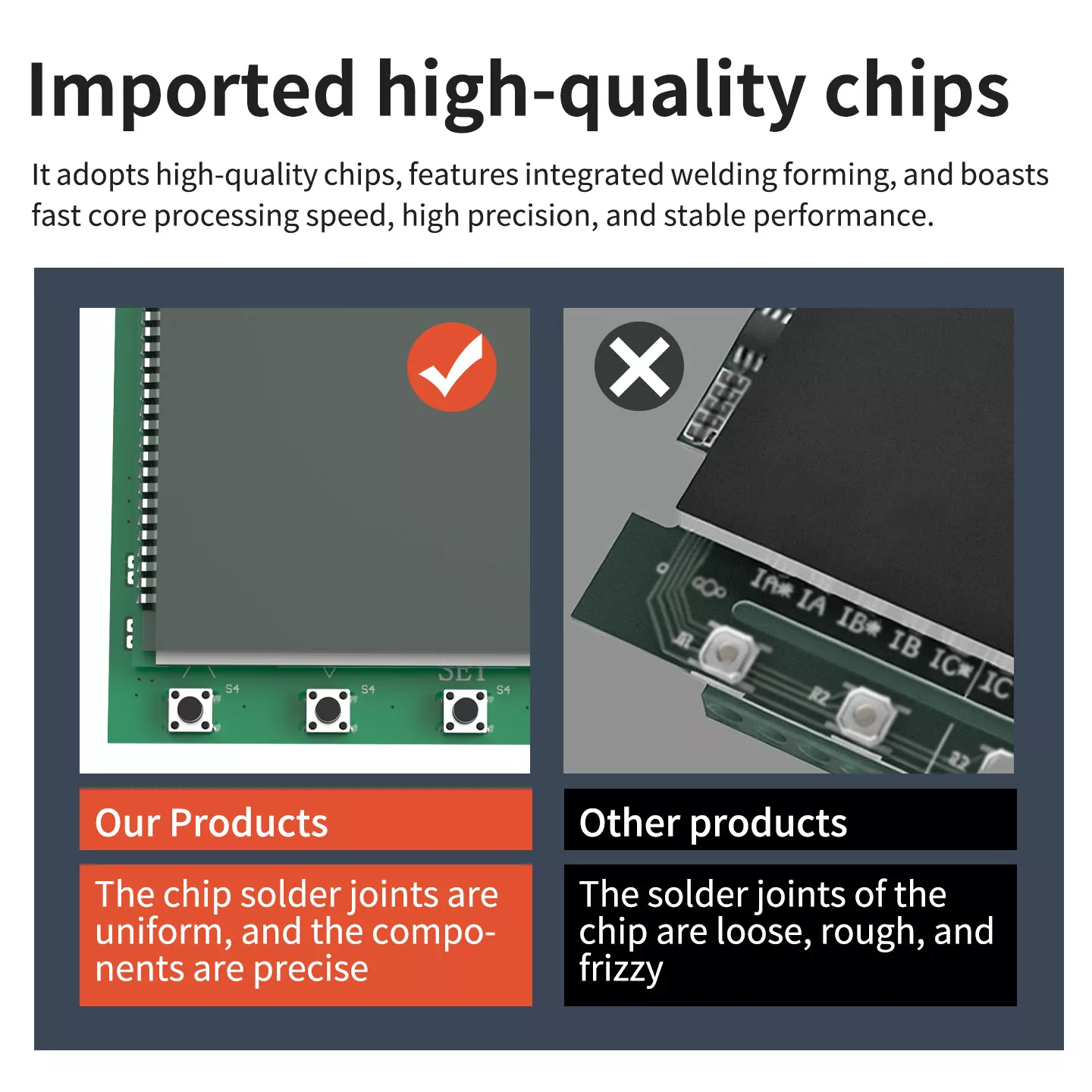

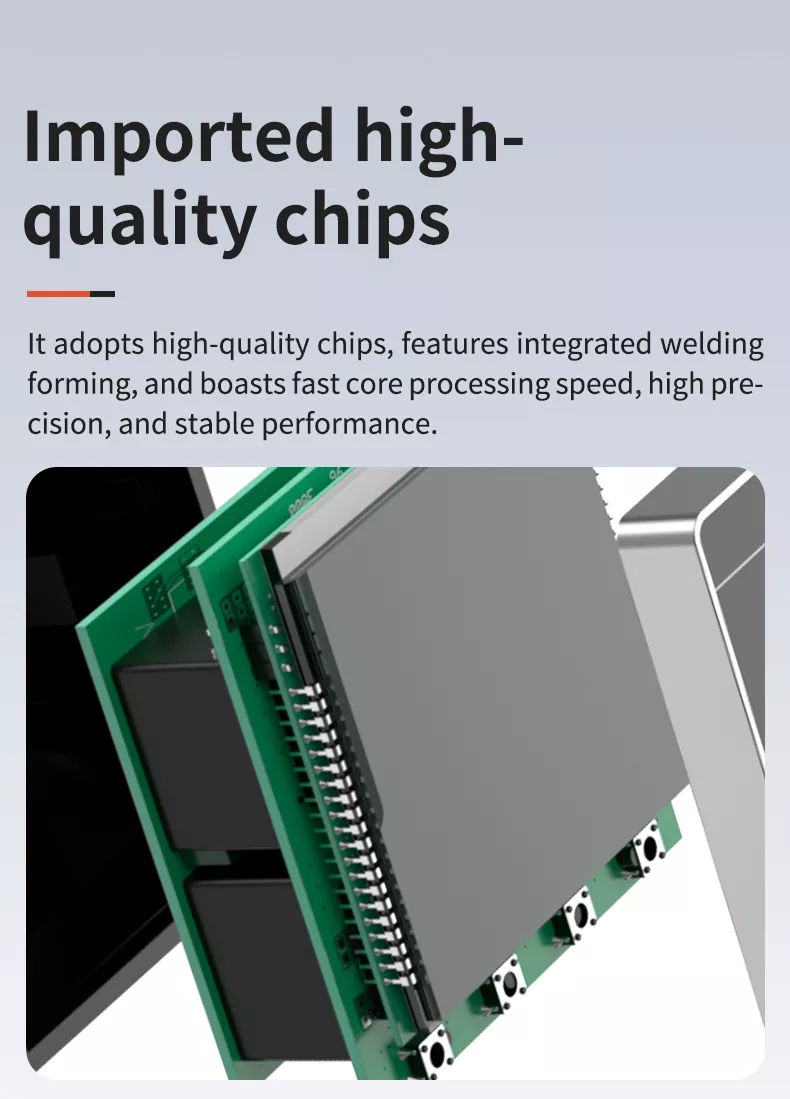

IMPORTIERTE HOCHWERTIGE CHIPS

Durch die Verwendung importierter hochwertiger Chips und integrierter Schweißtechnologie wird eine schnelle und hohe Kernverarbeitungsgeschwindigkeit gewährleistet Präzision und stabile Leistung. Die Messgenauigkeit erreicht ein Niveau von 0,5 und entspricht damit den Anforderungen der internationalen Industrie Messstandards. Im Vergleich zu anderen Produkten sind unsere Chip-Lötverbindungen gleichmäßig und präzise und vermeiden lose, Raue und krause Verbindungen, wodurch ein langfristig stabiler Betrieb des Messgeräts gewährleistet wird.

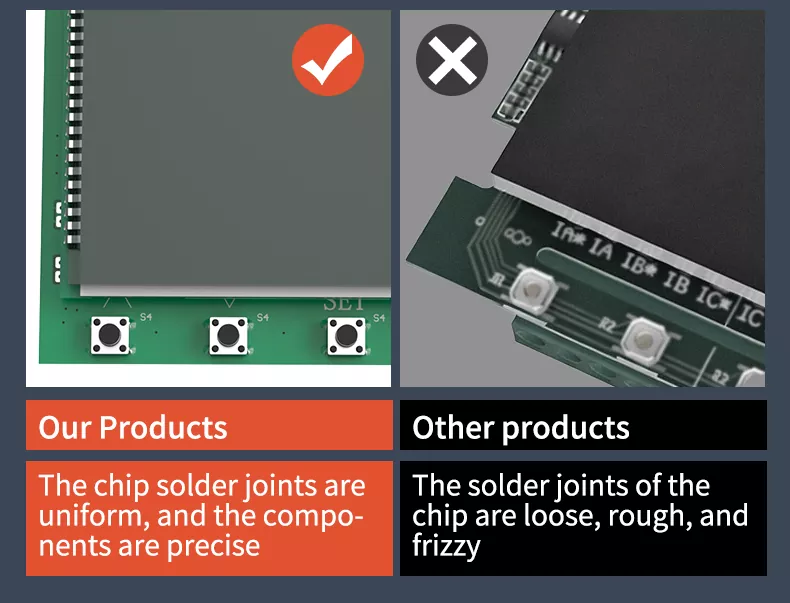

UNSERE PRODUKTE VS. ANDERE PRODUKTE

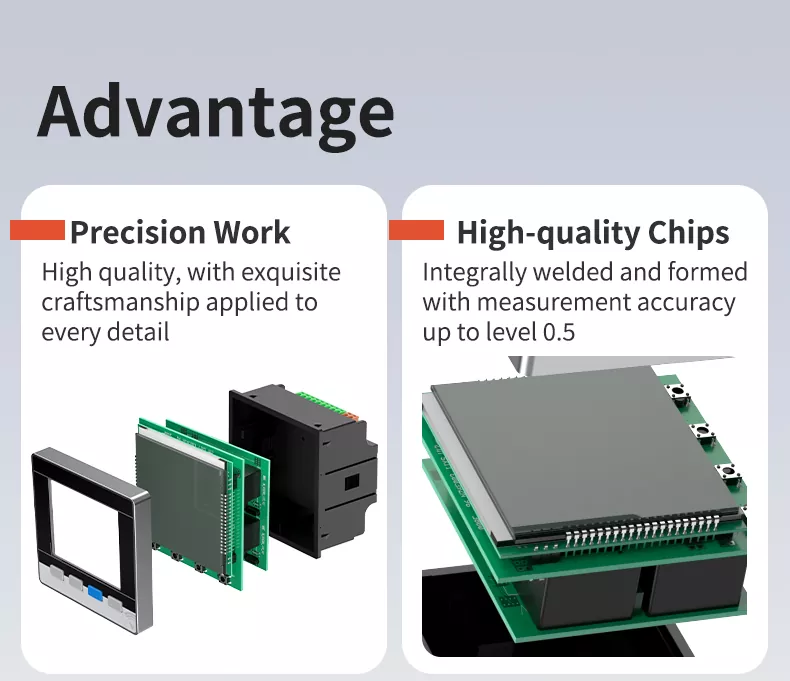

KERNVORTEIL

HOHE PRÄZISION: 0,5-Pegel-Messgenauigkeit, wodurch eine genaue Überwachung umfassender Leistungsparameter gewährleistet wird.

FLAMMHEMMENDES GEHÄUSE: Hochfestes ABS-Material, das Brände durch Kurzschlüsse und Überlastungen wirksam verhindert.

EINFACHE INSTALLATION: Schnappmontage, mehrere Panelgrößenoptionen, einfache Verkabelung, schnelle Bereitstellung.

STABILE LEISTUNG: Importierte hochwertige Chips, integriertes Schweißen, starke Anti-Interferenz-Fähigkeit, geeignet für raue Umgebungen Umgebungen.

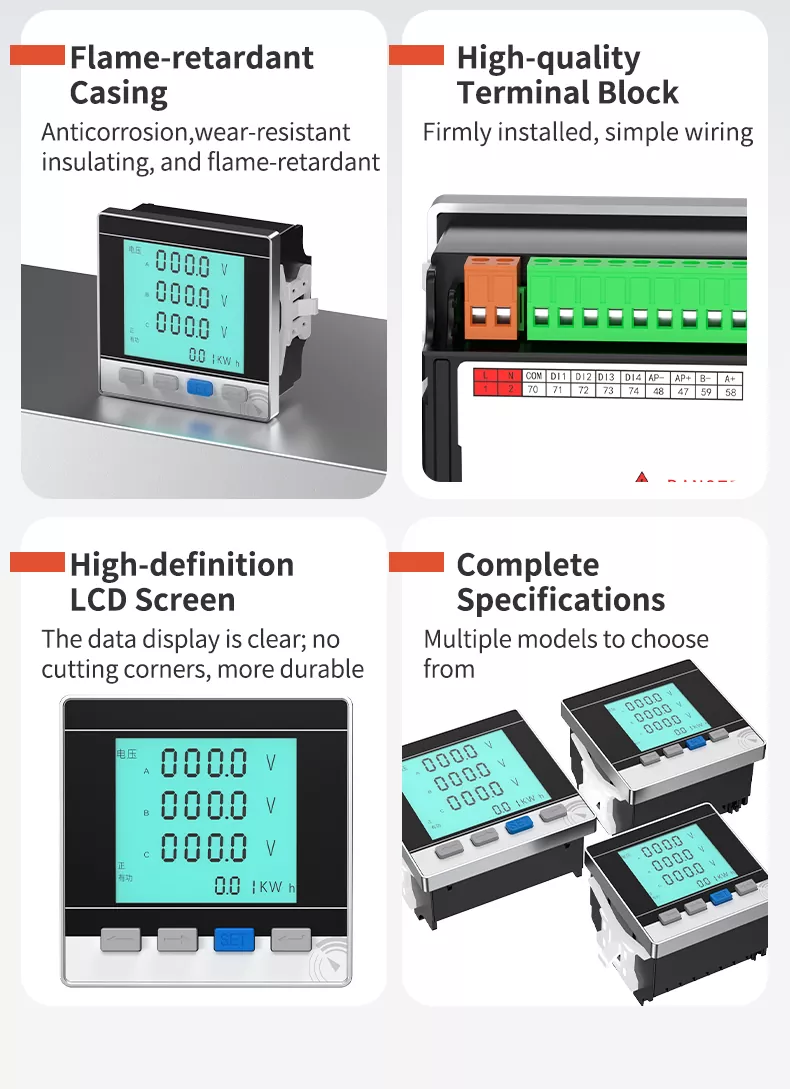

VIER WICHTIGSTE VERKAUFsargumente

• FLAMMHEMMENDES GEHÄUSE: Korrosionsschutz, verschleißfest, isolierend und flammhemmend, wodurch eine langfristige sichere Verwendung gewährleistet ist.

• HOCHWERTIGER KLEMMENBLOCK: Fest installiert, einfache Verkabelung, gute Leitfähigkeit, hohe Verschleißfestigkeit, dadurch sichere Stromübertragung.

• HOCHAUFLÖSENDER LCD-BILDSCHIRM: Klare Datenanzeige, große Zeichen, keine Abstriche, langlebiger, leicht lesbar.

• VOLLSTÄNDIGE SPEZIFIKATIONEN: Mehrere Plattengrößenoptionen (72×72 mm/80×80 mm/96×96 mm), die den Anforderungen unterschiedlicher Arbeitsbedingungen gerecht werden.

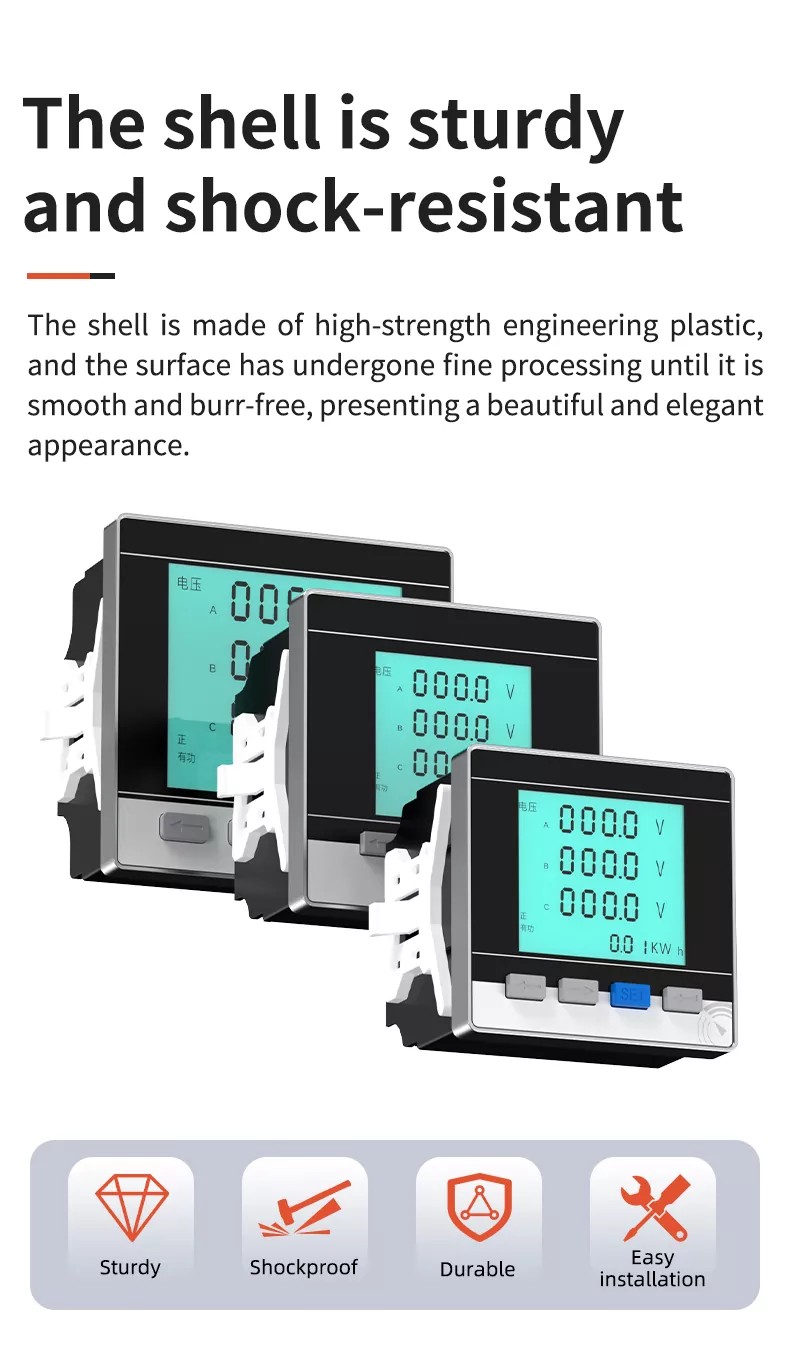

Die Schale ist stabil und stoßfest

Die Schale besteht aus hochfestem technischen Kunststoff und die Oberfläche wurde bis dahin einer Feinbearbeitung unterzogen glatt und gratfrei, mit einem schönen und eleganten Aussehen. Es verfügt über eine hervorragende Stoßfestigkeit und Kompression Widerstand, kann täglichen Kollisionen und mechanischen Vibrationen standhalten und wird sich nicht verformen oder beschädigen. Das Material ist anti Korrosions- und Alterungsschutz, geeignet für den langfristigen stabilen Einsatz in verschiedenen komplexen Industrieumgebungen, mit einem Betriebstemperaturbereich von 20–70 °C (bis zu 75 °C).

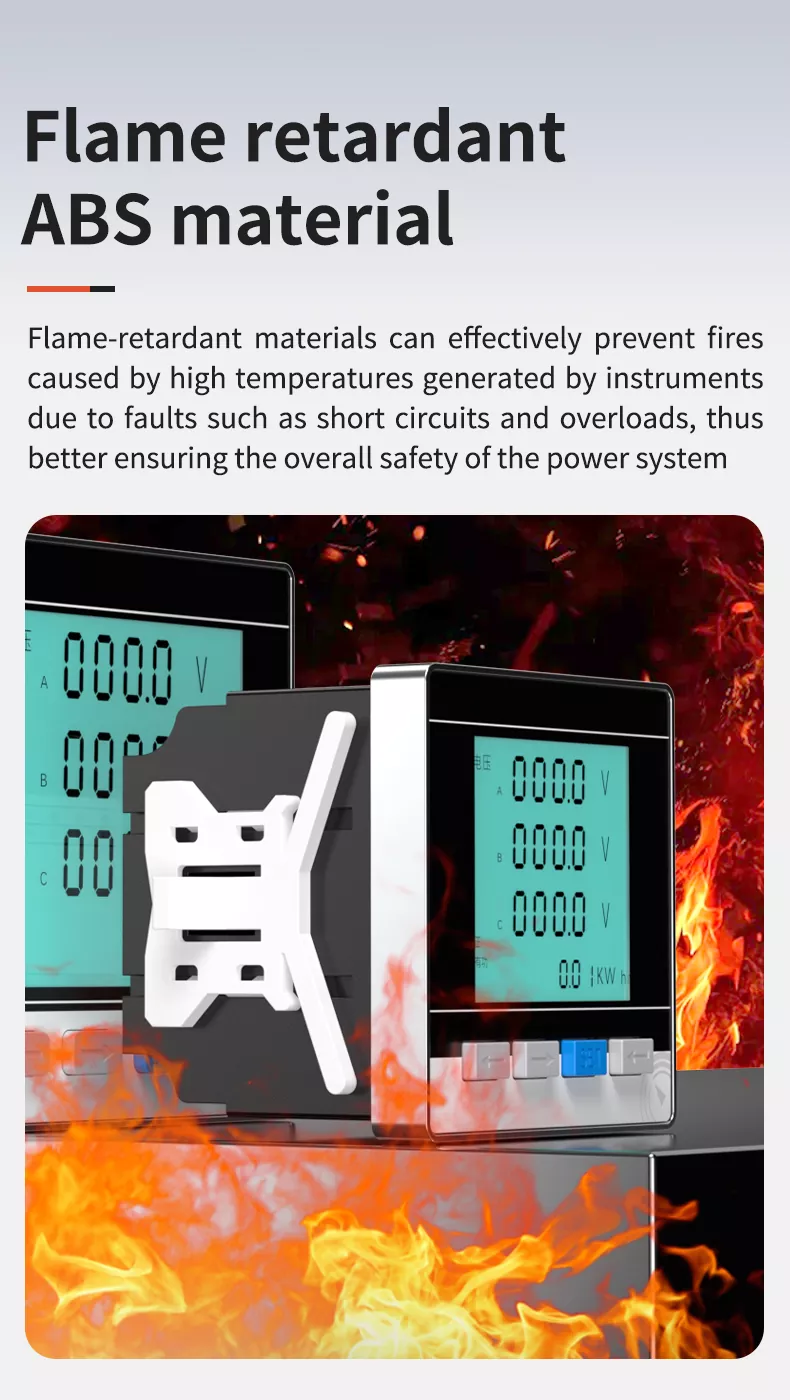

FLAMMHEMMENDES ABS-MATERIAL

Die Schale besteht aus hochleistungsfähigem, flammhemmendem ABS-Kunststoff mit ausgezeichneter Flammhemmung und Isoliereigenschaften. Es kann die Verbrennung wirksam hemmen und Brände verhindern, die durch die erzeugten hohen Temperaturen verursacht werden von Instrumenten aufgrund von Fehlern wie Kurzschlüssen und Überlastungen, wodurch die Gesamtsicherheit des Geräts besser gewährleistet wird Energiesystem. Das Material ist außerdem korrosions- und alterungsbeständig und hat eine lange Lebensdauer.

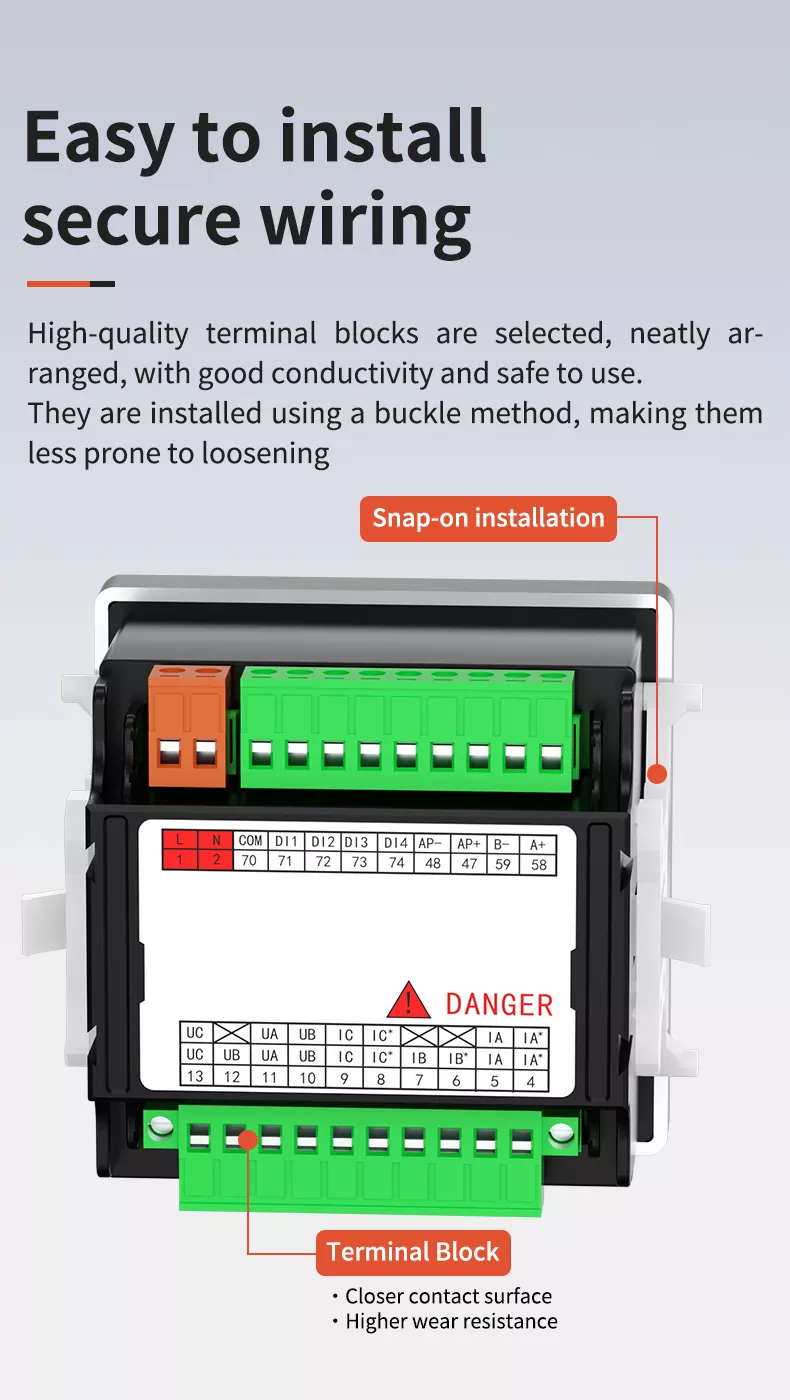

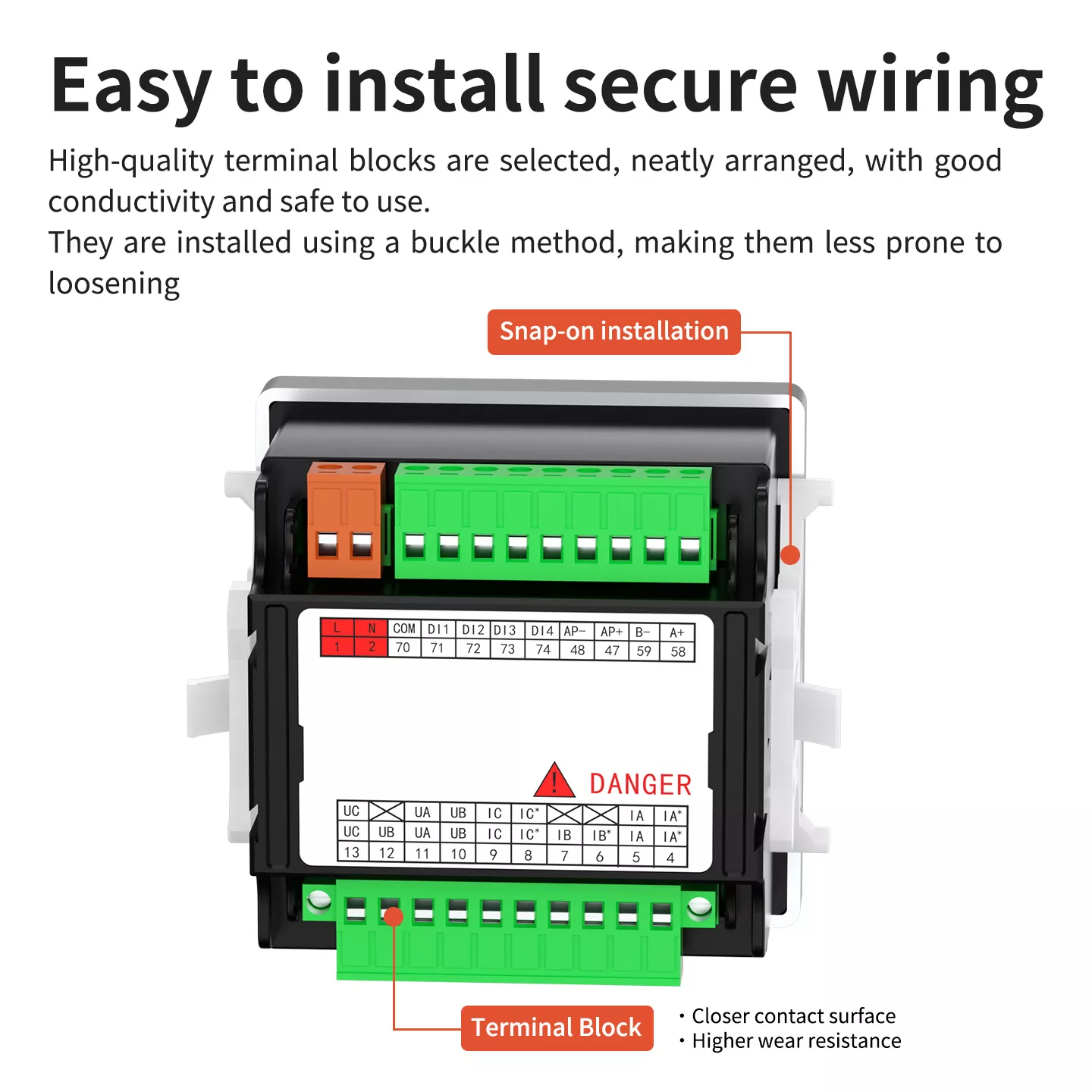

EINFACHE INSTALLATION UND SICHERE VERKABELUNG

Das Messgerät verfügt über eine Snap-On-Installation, die einfach und schnell ist und keine komplizierten Werkzeuge erfordert. Setzen Sie das Messgerät ein in die Blendenöffnung einführen und mit den mitgelieferten Montageklammern befestigen. Die hochwertigen Reihenklemmen sind übersichtlich angeordnet, mit guter Leitfähigkeit und sicherer Anwendung. Das Terminal-Layout ist übersichtlich und standardisiert markiert, wodurch effektiv vermieden wird falsche Verkabelung. Es ist mit verschiedenen Verteilerschränken und Elektrogeräten kompatibel und für den schnellen Einsatz geeignet Bereitstellung in verschiedenen Szenarien.

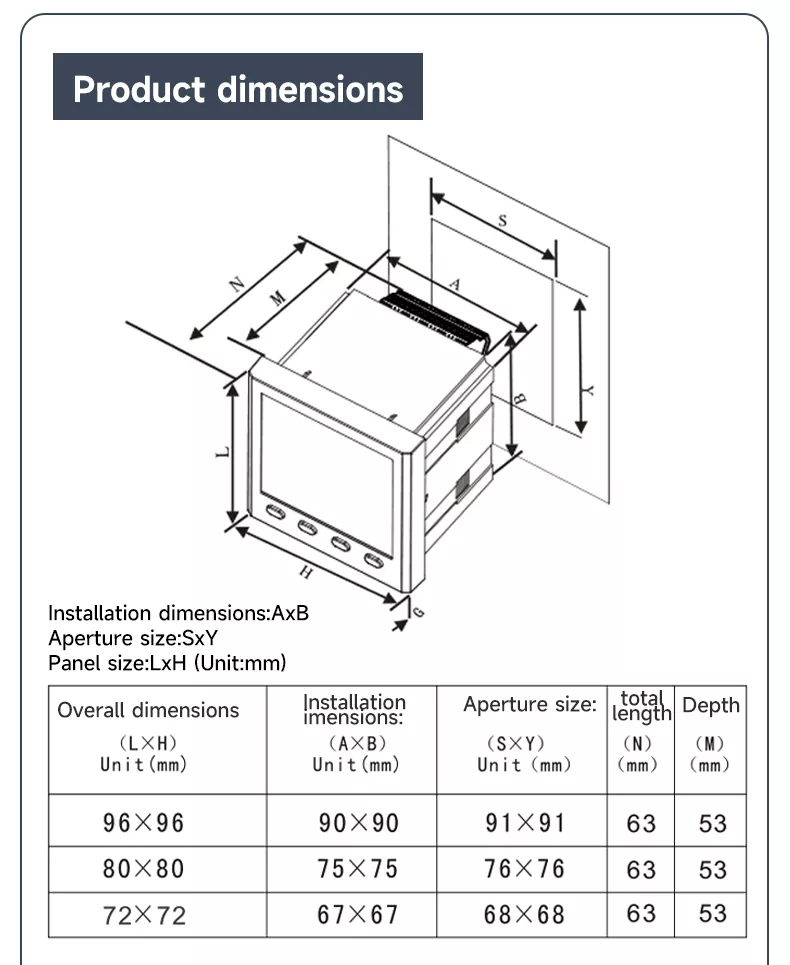

PRODUKTABMESSUNGEN

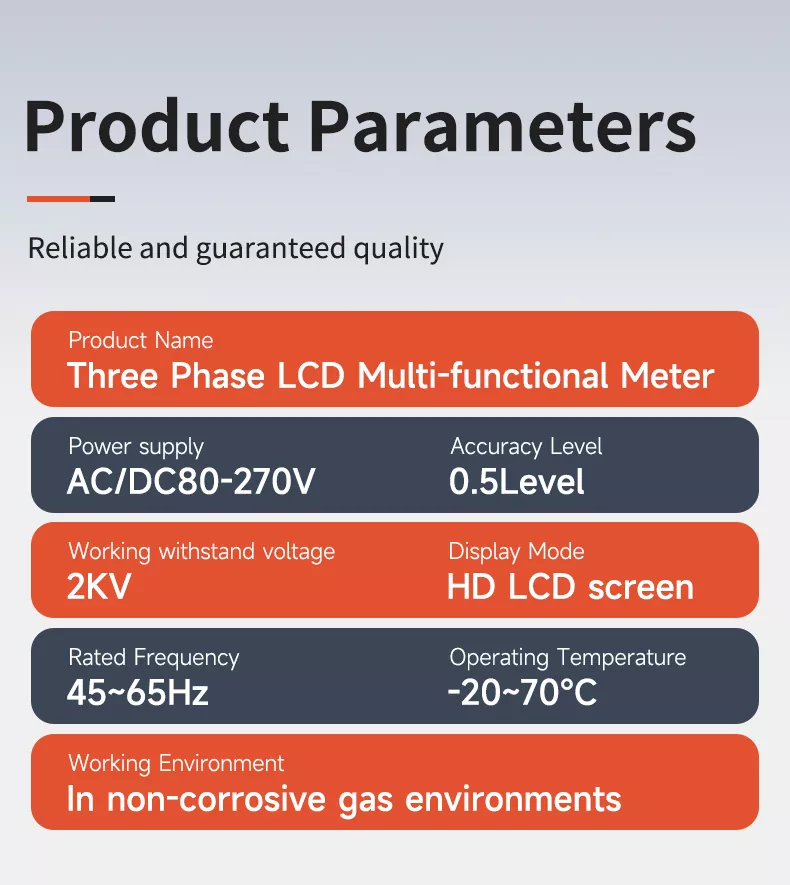

PRODUKTPARAMETER

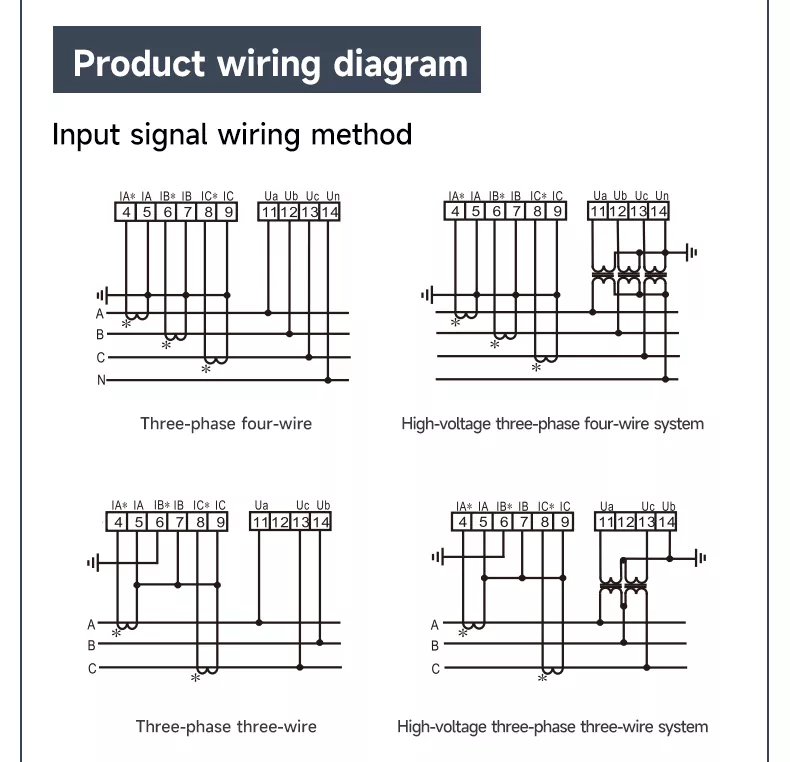

SCHALTPLAN UND ANWEISUNGEN

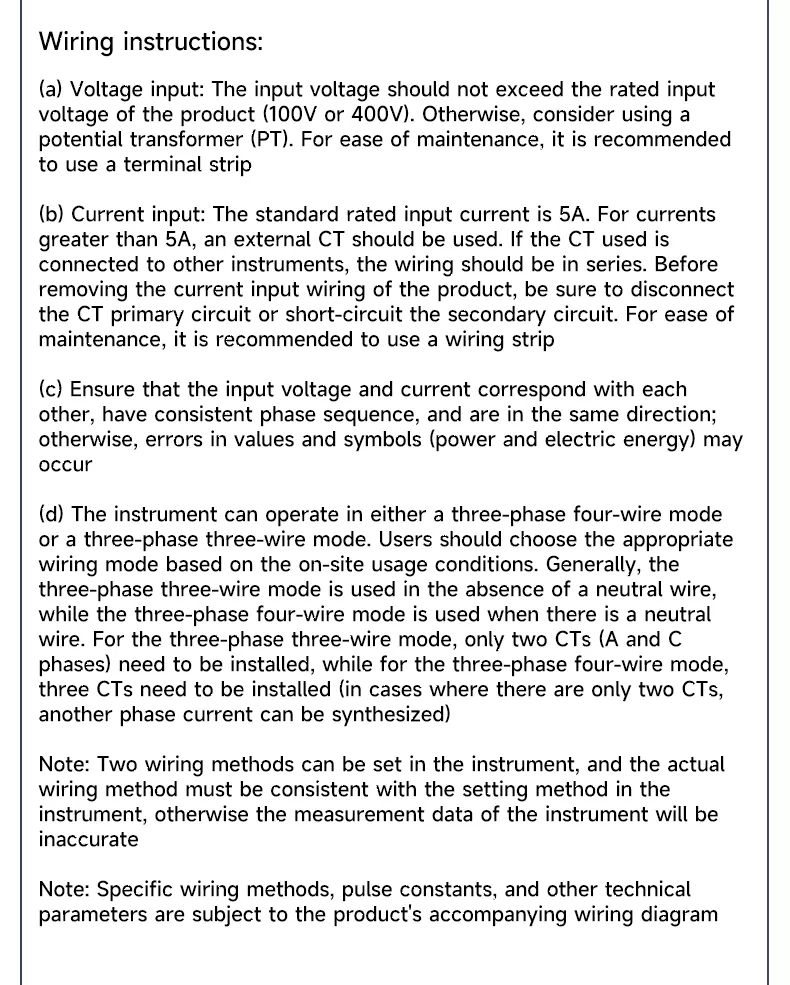

VERKABELUNGSANLEITUNG

7. SPANNUNGSEINGANG: Die Eingangsspannung sollte die Nenneingangsspannung (100 V oder 400 V) nicht überschreiten. Andernfalls erwägen Sie die Verwendung eines Potenzials Transformator (PT).

8. STROMEINGANG: Der Standard-Nenneingangsstrom beträgt 5A. Bei Strömen über 5 A sollte ein externer Stromwandler verwendet werden. CT sicherstellen Sekundärkreise werden vor dem Entfernen der Verkabelung kurzgeschlossen.

9. PHASENFOLGE: Stellen Sie sicher, dass die Eingangsspannung und der Eingangsstrom übereinstimmen, eine konsistente Phasenfolge aufweisen und im Einklang sind gleiche Richtung.

10. VERKABELUNGSMODI: Unterstützt sowohl Dreiphasen-Dreileiter- als auch Dreiphasen-Vierleiter-Konfigurationen; Stellen Sie den Modus im Messgerät entsprechend ein tatsächliche Verkabelung.

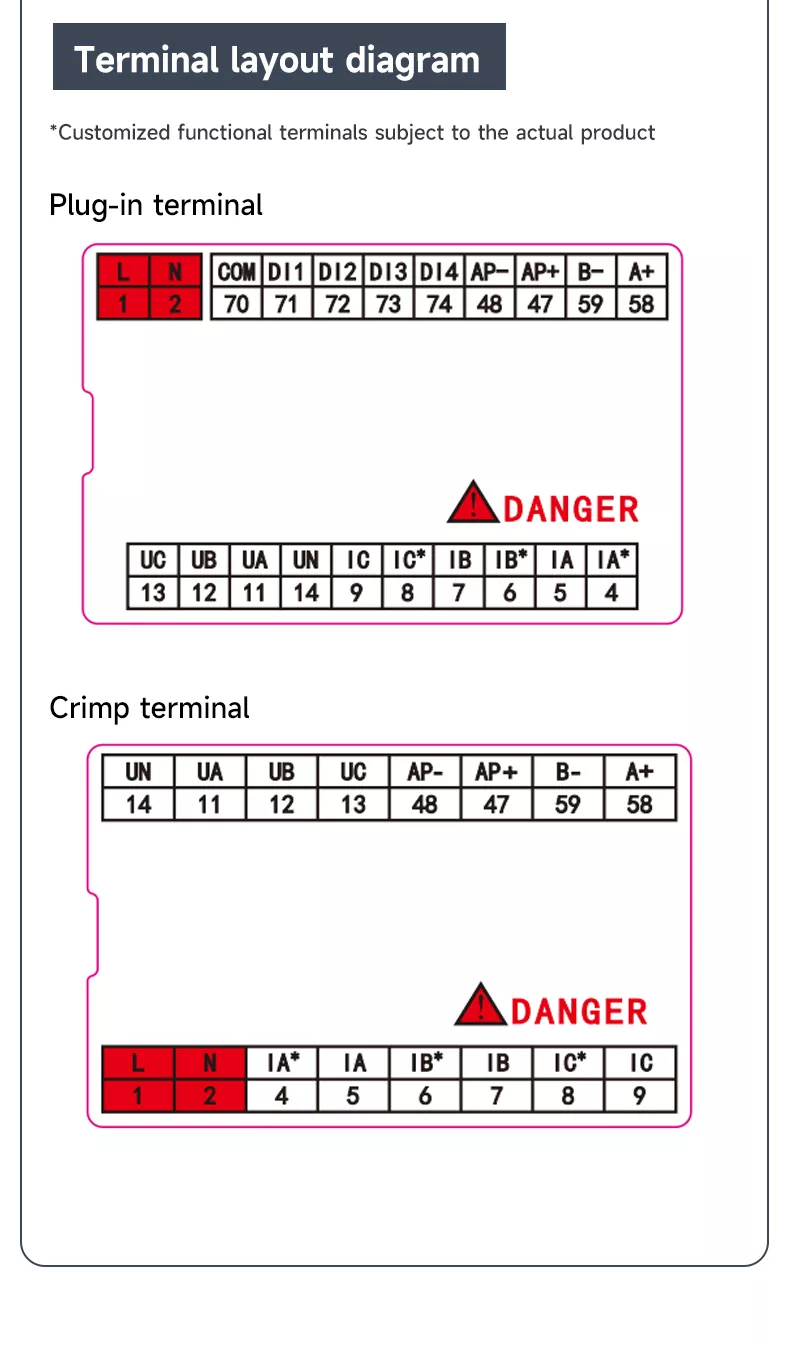

TERMINAL-LAYOUT

• STECKER-ANSCHLUSS: Beinhaltet L/N-Stromeingang, DI/DO-Digital-I/O, RS485-Kommunikation (A+/B) und Spannungs-/Stromeingänge (UA/UB/UC/UN, IA/IB/IC).

• CRIMP-ANSCHLUSS: Optimiert für die direkte Verkabelung, mit klar gekennzeichneten Strom-, Kommunikations- und Messanschlüssen.

AUTORITÄT ZERTIFIZIERUNG

Unser dreiphasiges LCD-Multifunktionsmessgerät hat die professionelle Laborprüfung und Zertifizierung bestanden nationalen und internationalen Industriestandards. Der gesamte Produktionsprozess unterliegt einer strengen Qualitätskontrolle. einschließlich Genauigkeitskalibrierung, Spannungsfestigkeitstest, Alterungstest und anderen Links, um die Genauigkeit, Sicherheit und Sicherheit zu gewährleisten Stabilität jedes Produkts. Eine maßgebliche Zertifizierung bietet eine starke Garantie für die Masse globaler Kunden Beschaffung und langfristige Zusammenarbeit.

WEIT VERWENDET

Unser dreiphasiges LCD-Multifunktionsmessgerät wird häufig verwendet in:

• Umspannwerk: Echtzeit-Leistungsüberwachung und Energiemanagement

• AUTOMATISIERUNGSGERÄTE: Industrielle Prozesssteuerung und Leistungsparameterüberwachung

• FLIEßPRODUKTION: Überwachung und Verwaltung des Energieverbrauchs in Fabriken

• VERTEILERSCHRANK: Lastüberwachung des Niederspannungsverteilungssystems

• WOHNHAUS: Stromverbrauchsmanagement für Apartmentkomplexe

• KAUFHAUS: Strommessung und -überwachung für Gewerbegebäude

FAQ

1. WAS IST DIE HAUPTFUNKTION DIESES PRODUKTS?

Es wird hauptsächlich zur umfassenden Überwachung von dreiphasigen Leistungsparametern verwendet, einschließlich Spannung, Strom, Leistung, Energie, Frequenz und Leistungsfaktor, mit programmierbaren Mess-, Anzeige- und digitalen Kommunikationsfunktionen.

2.WIE IST DIE MESSGENAUIGKEIT?

Es verfügt über eine hohe Genauigkeit von 0,5 Stufen, die den internationalen industriellen Messstandards entspricht und eine genaue und präzise Messung gewährleistet Zuverlässige Überwachung der Leistungsparameter.

3.Welche Panelgrößen sind verfügbar?

Wir bieten drei Standardplattengrößen an: 72×72 mm, 80×80 mm und 96×96 mm, mit entsprechenden Einbauöffnungen unterschiedliche Anforderungen an die Schrankgestaltung.

4.WIE IST DIE INSTALLATIONSMETHODE?

Es unterstützt die Snap-on-Panel-Montage mit einfacher Installation und Demontage und ist für verschiedene Verteilungen geeignet Schränke und elektrische Geräte.

5. UNTERSTÜTZT ES FERNKOMMUNIKATION?

Ja, es verfügt über einen RS485-Anschluss mit Modbus-RTU-Protokoll für eine nahtlose Integration in SCADA und Energiemanagement Systeme, die eine Fernüberwachung und Datenerfassung ermöglichen.

6.WIE IST DER BETRIEBSTEMPERATURBEREICH?

Das Produkt kann stabil bei 20–70 °C (bis zu 75 °C) betrieben werden und eignet sich für verschiedene industrielle Anwendungen im Innen- und Außenbereich Umgebungen.
